当系统电压超过 300V（例如 380V 直流母线、400V 光伏系统或 480V 工业电源），MM1W 系列已不再适用。原因在于其 1W 功率在高压下对应的电流极小（<5mA），动态阻抗极高，不仅无法泄放能量，钳位效果也极差。

针对 300V+ 高压系统，你需要放弃“单颗齐纳管”的思路，转向“MOV（粗保护）+ 大功率 TVS（细钳位）+ 主动开关（防持续）”的组合方案。

300V+ 高压系统保护方案推荐

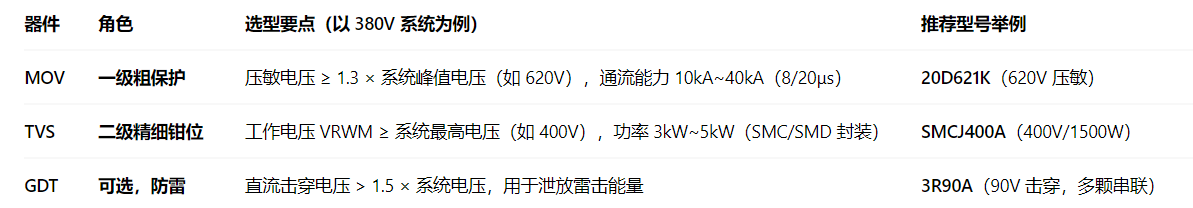

方案一：MOV + 大功率 TVS 二级防护（最常用）

这是工业电源入口的标准做法，利用 MOV 吸收大能量，TVS 进行精细钳位。

电路拓扑：输入 → MOV（差模）→ TVS（并联到后级）→ 负载。必要时在 MOV 和 TVS 之间串入小电感或电阻进行退耦。

方案二：大功率 TVS 阵列（高可靠性）

如果空间允许且对钳位电压要求极严（如保护 IGBT），可直接使用 5kW/6kW 级别的 DO-218 或 SMC 封装 TVS。

优势：响应速度极快（ns 级），钳位电压精准。

选型：VRWM 略高于系统最高电压（如 420V），钳位电压 VC 必须低于被保护器件的最小击穿电压。

举例：5KP400A（400V/5000W）或 SMDJ400A（400V/3000W）。

方案三：主动式过压保护（OVP-IC + MOSFET）

对于持续过压或需要“硬关断”的场景（如电池反接、发电机过冲），被动器件会烧毁，必须上主动电路。

原理：使用过压保护 IC（如 MAX6398、LT4356）监测电压，当超过阈值（如 450V）时，快速关断串联的 高压 MOSFET（如 600V/650V 耐压的 SiC MOSFET）。

优势：可承受长时间过压，且能实现毫秒级切断，保护后端所有电路。

为什么必须放弃 MM1W 系列？

电流窗口消失：在 300V 电压下，MM1W 的 1W 功率极限仅允许约 3.3mA 电流。而 MM1W 系列高压型号的测试电流 Izt 本身就需要 1mA 左右，有效工作区间几乎不存在，极易因电流不足而无法击穿。

阻抗灾难：高压 MM1W 的动态阻抗 Zzt 高达 1000Ω~2000Ω。即便有微小浪涌电流（如 5mA），实际钳位电压也会飙升至 300V + (5mA × 1500Ω) = 307.5V，钳位效果极差。

能量吸收为零：面对 300V+ 系统的浪涌（通常来自电机反冲或雷击），1W 的功率容量如同“螳臂当车”，会瞬间热击穿。

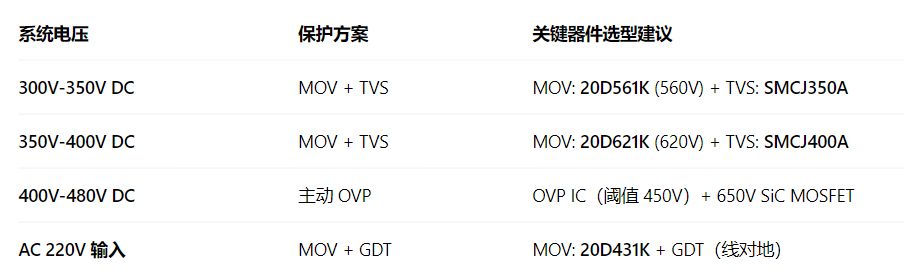

选型速查表（300V~400V 系统参考)

总结：在 300V+ 的高压领域，MOV 和功率 TVS 是主力，MM1W 仅能作为极低电流的基准参考，绝不能作为保护器件使用。
