TSS 放电管 vs TVS 瞬态抑制管 — 本质区别与选型指南

TVS 是"钳位型"保护器件，TSS 是"开关型（撬棒型）"保护器件。虽然都并联在电路中吸收浪涌，但保护哲学完全不同——这决定了它们该用在什么地方。

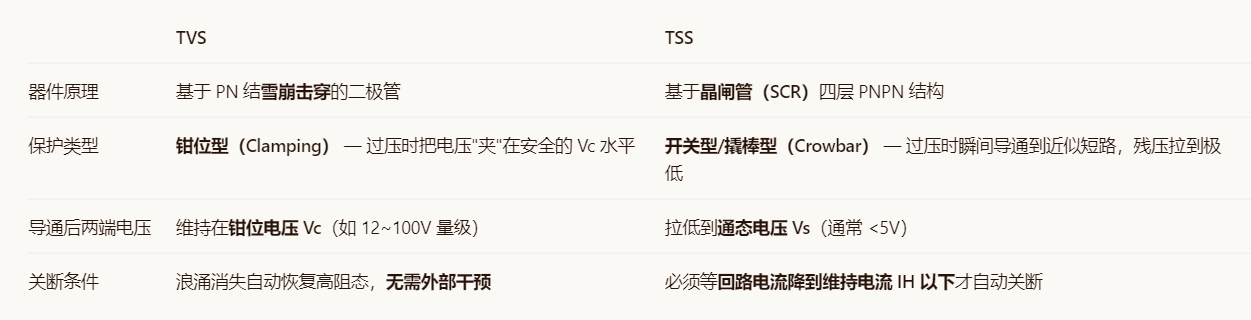

核心机理差异

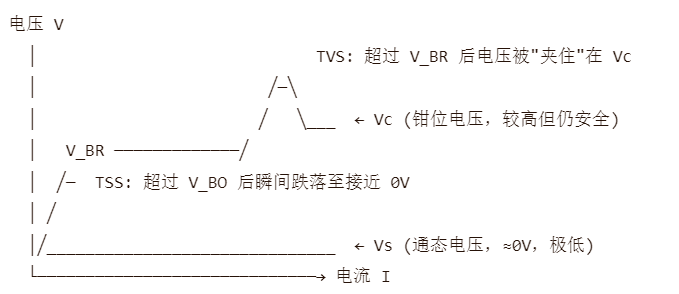

这张图看懂就懂了 80%

TVS 是一条"击穿后电压随电流缓升"的钳位曲线；TSS 是一条"到达 V_BO 后电压骤降"的负阻开关曲线 。

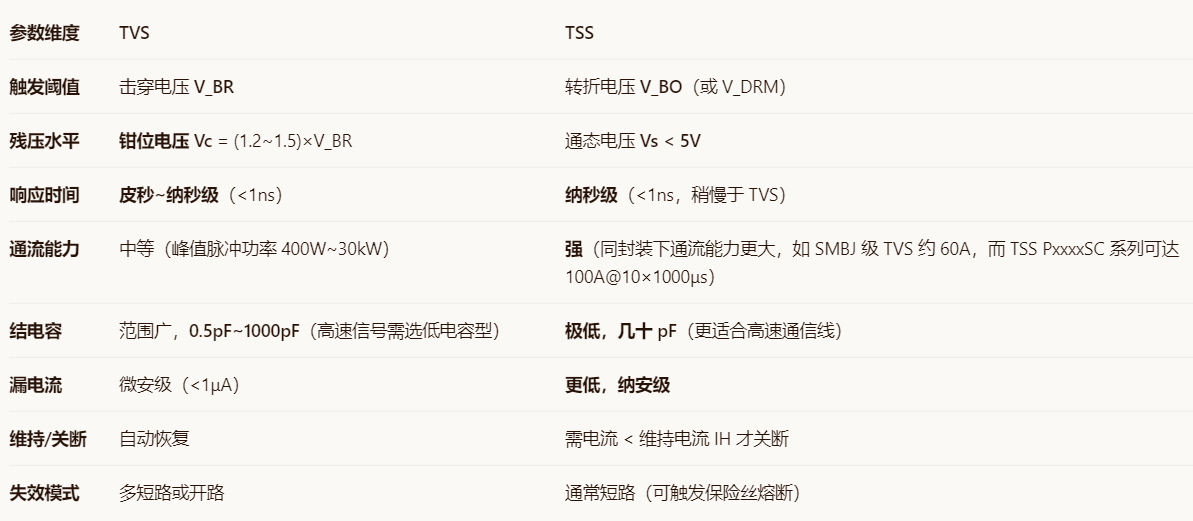

关键参数对照

TSS 的"续流/锁死"陷阱（最容易被忽视）

这是 TSS 和 TVS 在实战中最大的使用差异，也是 TSS 最容易踩的坑：

TSS 导通后，必须等回路电流降到维持电流 IH 以下才能关断。如果系统能提供的电流大于 IH，TSS 会一直保持短路状态 → 系统"死机"。

典型翻车场景：

用在有源直流电源线上（如 48V 工业电源、24V 电源轨）：TSS 触发导通后，电源电压会持续通过 TSS 灌入大电流，因为系统电源提供的电流远大于 IH，TSS 永远关不断 → 要么 TSS 烧毁，要么前端保险丝熔断

用在交流市电回路：电流周期性过零，理论上能关断，但需仔细核算维持电流和源阻抗

选型时双方都要盯的参数

TVS 选型三要素 ：

1.V_RWM（最大反向工作电压）> 电路最大工作电压 × 1.1~1.2

2.Vc（钳位电压）< 被保护器件的最大耐受电压

3.P_PPM（峰值脉冲功率）> 电路可能出现的最大浪涌功率

TSS 选型三要素 ：

1.V_DRM（断态峰值电压）> 电路最大工作电压

2.V_BO（转折电压）< 被保护电路允许的最大瞬态电压

3.I_PP（峰值通流）> 通信设备标准规定值（如 FCC Part68A 要求 >100A）

总结：

TVS 是"电压钳位器"——过压时把电压夹在安全水平，残压可预测、自动恢复、适合电源口和精密低压电路；TSS 是"电压短路器"——过压时瞬间导通到近似短路，残压极低、通流极强、但必须等电流降到维持电流以下才能关断，所以更适合无源信号线路和大浪涌通信口。两者不是替代关系，而是互补关系：电源口选 TVS，通信信号口防雷选 TSS，高端方案两者协同分级防护。
