电源中场效应管（MOSFET）的核心作用

场效应管（主要是功率 MOSFET）是现代开关电源中最核心的可控开关器件。它在电源中的角色可以归纳为以下六大类，每一类对应不同的电路位置和工作方式。

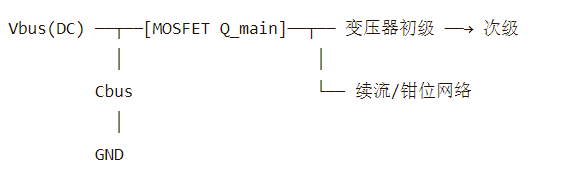

1. 主开关管（Primary Switch / Main FET）

位置：反激、正激、半桥、全桥、推挽等拓扑的初级侧。

作用：以高频（几十 kHz ~ 几 MHz）交替导通/关断，将直流母线电压斩波成脉冲，通过变压器传递能量。

关键要求：

高耐压（600V / 650V / 800V 甚至 1200V 用于不同电网）

低导通电阻 Rds(on) 以减少导通损耗

低栅极电荷 Qg 以降低驱动损耗、支持高频

快的开关速度（上升/下降时间）

2. 同步整流管（SR MOSFET）

位置：次级侧，替代传统的肖特基/快恢复续流二极管。

作用：在电感/变压器释放能量的时段，用极低的 Rds(on) 通道代替二极管的正向压降，大幅降低整流损耗。

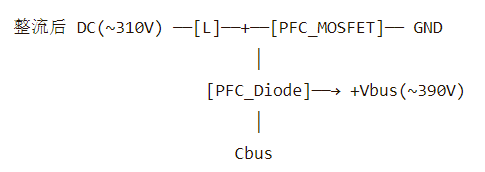

3. PFC 开关管（Boost MOSFET）

位置：功率因数校正（PFC）电路的 Boost 升压级。

作用：以高频（通常 65~150 kHz）开关，迫使输入电流跟随输入电压波形，实现高功率因数（>0.98）和低谐波（THD<5%）。

关键要求：

耐压 600V~650V（留裕量）

低 Rds(on) 和低 Qg 兼顾效率和频率

通常与超快恢复二极管（如 MURF2060CT）配合使用

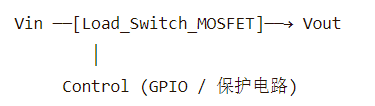

4. 负载开关 / 电源路径管理（Load Switch / eFuse）

位置：电源输入端或电源轨之间的切换。

作用：用一个 MOSFET 做电子开关，代替机械继电器或跳线，实现：

防反接（理想二极管功能）

缓启动（限制浪涌电流）

过流/过压保护（配合检测电路）

多电源 OR-ing（自动选择最高电压供电）

5. 线性稳压器中的调整管（Linear Pass Element）

位置：低压差线性稳压器（LDO）的调整管。

作用：工作在线性区（非饱和区），通过改变导通程度来维持稳定的输出电压。此时 MOSFET 像一个可变电阻，承担输入与输出的压差。

特点：

效率低（压差 × 电流 = 热量），但噪声极低、响应快

常用于对纹波敏感的后级供电（如音频、射频、精密模拟）

6. 辅助功能：缓冲 / 钳位 / 预充电

有源钳位：在反激/正激变换器中，用 MOSFET + 电容代替 RCD 钳位，回收漏感能量，提高效率。

预充电：在直流母线电容上电前，用小 MOSFET 缓慢给电容充电，避免冲击电流导致保险丝/断路器跳闸。

电池平衡：在串联电池组中，用 MOSFET 切换旁路电阻，实现单体均衡。

总结：MOSFET 在电源中的终极意义

MOSFET 是电源中唯一能同时实现「高频开关」「低损耗导通」「精准控制」的器件。

它把输入电能切割成脉冲，再通过磁性元件重新整形为所需的电压/电流，整个过程靠 MOSFET 的导通与关断来精确操控。

不同的电源拓扑和位置对 MOSFET 的要求不同（耐压、Rds(on)、Qg、封装），但核心使命始终如一：做那个又快又准又省电的开关。
