20N03 在电源中的具体作用

先把"20N03"这个型号拆开看："20"=20A电流，"03"=30V耐压。它是N沟道增强型功率MOSFET，TO-252（DPAK）封装，典型参数：VDS=30V，ID=20A，Rds(on)≈15~25mΩ@10V，Qg≈10~12nC 。

它在电源里的角色定位

20N03属于低压高频开关MOS。它的典型应用场景：PWM应用、负载开关、电源管理、DC-DC转换、电池保护 。

具体到电源电路，它主要干以下四类活：

作用①：Buck/LDO后级DC-DC的低侧开关管（主开关）

最经典的用法——在12V转5V/3.3V、24V转12V这类低压Buck电路中当低侧开关：

栅极接收PWM控制器的互补驱动信号（VGS=10V摆幅），以100kHz~1MHz频率开关。导通时电流经它到GND，关断时电感通过高侧续流管放电。

为什么用20N03而不是更大的管：

30V耐压对12V/24V系统留了2~3倍裕量，应对开关尖峰足够

Rds(on)≈15mΩ → 20A时导通损耗 P = I²×R = 400×0.015 = 6W（需小散热片）

Qg≈10nC → 驱动损耗小，适合高频

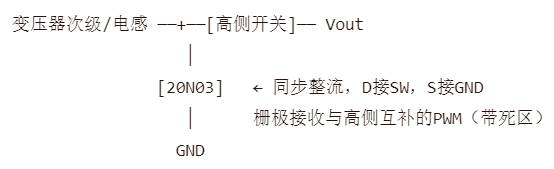

作用②：同步整流管（替代续流肖特基）

当高侧关断、电感需要续流时，20N03的栅极被驱动导通，电流从GND通过它的Rds(on)通道流向电感，压降仅 I×15mΩ（如10A时0.15V），而原来肖特基要0.7~0.85V——损耗从7~8.5W降到1.5W，效率提升显著。

作用③：负载开关 / 电源路径管理

在服务器、工业控制、便携设备中做12V/24V电源轨的电子开关：

源极接输入，漏极接输出，栅极由MCU/GPIO或专用负载开关IC控制。导通时Rds(on)≈15mΩ几乎不损耗；关断时彻底切断路径。常见细分用途：

防反接理想二极管（配合理想二极管控制器如LM74610）

缓启动（栅极RC延时，限制浪涌电流）

多电源OR-ing（两路电源各串一个20N03，自动选高）

电池保护（BMS中做充放电通路开关）

作用④：电池管理 / 便携式设备的电源切换

在电动工具、便携储能、笔记本/手机的电源管理模块中：

电池组充放电的主开关

不同电池单元间的均衡旁路

对外供电端口的VBUS开关

这些场景电压通常≤24V，20N03的30V耐压刚好够用 。

一句话归纳

20N03在电源里就是个"30V电压等级的多面手"——低压DC-DC的主开关、同步整流管、负载开关、电池保护开关，它都能干。核心是它只能待在≤30V的低压侧，去不了高压侧；在这个电压域内，它凭借低Rds(on)、低Qg、快开关速度，成为12V/24V电源系统中最高效、最便宜的开关器件之一。
