48V/60V 乃至 150V+ 高压系统，单纯依靠 TVS 或 MM1W 系列稳压管确实存在“能量吃不消”或“电流窗口太窄”的问题。在工业及通信领域，更成熟的做法是采用 “分级泄放 + 精细钳位” 的组合拳。

以下是几种经过量产验证的、更适合高压系统的保护方案组合。

方案一：MOV + TVS/MM1W（最常用）

这是高压直流端口（如 48V/60V 通信电源）的标准配置，兼顾了高能量吸收与精准钳位。

角色：一级（粗保护）

器件：MOV（压敏电阻）

作用：泄放 90% 的浪涌能量（如雷击），将电压从数千伏拉低至几百伏。

选型要点：压敏电压 V1mA取系统最高工作电压的 1.2~1.5 倍（如 48V 系统选 68V~82V）。

角色：二级（精保护）

器件：TVS 或 MM1W

作用：将 MOV 泄放后的残压进一步钳位到芯片安全范围。

选型要点：TVS 的 VRWM略高于系统电压，VC低于后级 IC 耐压。

设计要点：

退耦元件：MOV 与 TVS 之间必须串联一个 几微亨的电感（L） 或 几欧姆的功率电阻（R）。这个“退耦”元件利用阻抗差异，确保浪涌电流优先被 MOV 吸收，防止 TVS 被瞬间冲毁。

MOV 劣化：MOV 在经历多次大浪涌后会老化，漏电流增大，必要时需配合 热熔断器（TF）。

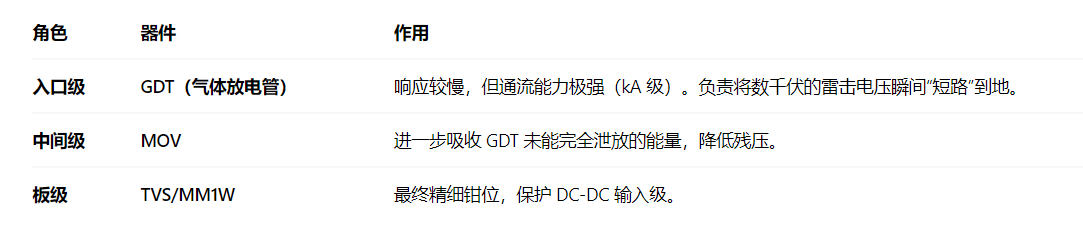

方案二：GDT + MOV + TVS（防雷级）

如果你的系统面临严酷的雷击浪涌（如 6kV/3kA），需要在入口处增加一个“开关型”器件。

配合关键：

GDT 与 MOV 之间通常也需要退耦电感，确保 GDT 能先于 MOV 动作。

GDT 在直流系统中需注意续流问题，需确保系统电压低于 GDT 的熄弧电压，否则 GDT 导通后无法关断。

方案三：TVS + PTC + 继电器（智能切断）

针对持续过压（如发电机电压失控），而非瞬态浪涌。

TVS/MM1W：作为电压采样点，当电压持续超过钳位值，电流急剧增大。

PTC（自恢复保险丝）：串联在 TVS 回路中。当 TVS 因持续过压而发热时，PTC 受热电阻剧增，切断 TVS 的电流通路，防止 TVS 烧毁。

继电器（Contactor）：利用 PTC 的动作信号或独立的电压检测 IC 驱动继电器，直接切断主回路。适用于电动车充电口或储能系统。

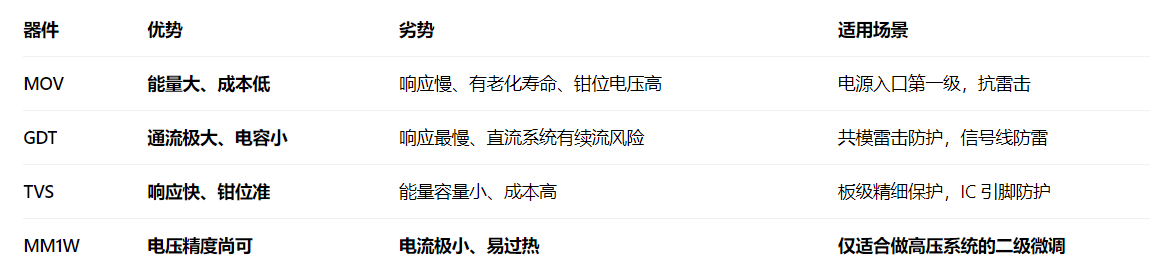

各器件特性对比与选型策略

针对 MM1W 系列的高压应用建议

MM1W 的定位：在 48V/60V 系统中，MM1W 可以直接作为二级钳位；但在 150V+ 系统中，由于它的 Izm 仅约 5~7mA，只能作为“电压基准”或“微能量钳位”。

正确用法：

第一级：用 MOV（如 180V 系统选 V1mA=220V的 MOV）吸收能量。

第二级：用 MM1W180 做最终电压钳位，但必须串联一个 1kΩ~2kΩ 的功率电阻，将电流限制在 5mA 以内，否则 MM1W 会瞬间烧毁。
