变容二极管正负极判断与变容二极管正负极检测方法

返回列表来源:壹芯微 发布日期 2021-05-31 浏览:-

变容二极管正负极判断与变容二极管正负极检测方法

变容二极管(VaractorDiodes),也称为"可变电抗二极管",是利用PN结反偏时结电容大小随外加电压而变化的特性制成的。主要在高频电路中用作自动调谐、调频、调相等,例如在电视接收机的调谐回路中作可变电容。

反偏电压增大时结电容减小、反之结电容增大,变容二极管的电容量一般较小,其最大值为几十pF到几百pF,最大电容与最小电容之比约为5:1。

变容二极管正负极判断与变容二极管正负极检测方法

变容二极管正负极判断

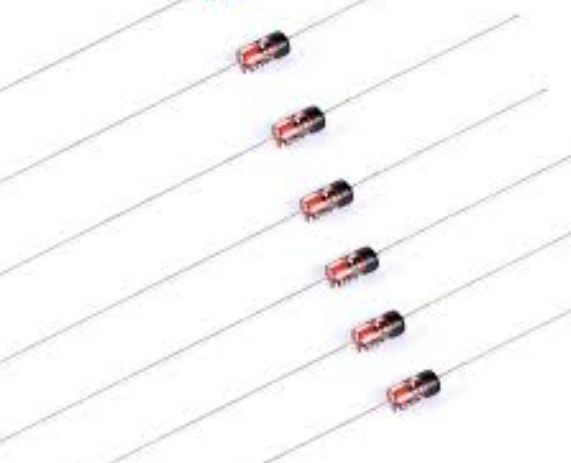

例:DO-35封装的1S2638变容二极管。

变容二极管的封装有多种,对于DO-35封装的变容二极管,其正负极引脚很容易识别。该管与1N4148二极管的外形一样,带有黑色色环的一端为负极,如下图。

变容二极管正负极判断与变容二极管正负极检测方法

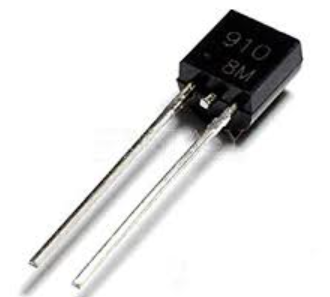

例:TO-92S封装的BB910变容二极管。

TO-92S封装的BB910变容二极管,其结电容可变范围为2~20pF。对于这种没有标示正负极引脚或标识模糊不清的变容二极管,可以直接用数字万用表的二极管档来判断其正负极引脚,如下图。

变容二极管正负极判断与变容二极管正负极检测方法

判断时,用万用表的二极管档测量变容二极管的正反向压降,当万用表显示的正向读数为0.55~0.70时,红表笔接触的引脚为变容二极管的正极。若万用表显示的读数为“1”,则红表笔接触的引脚为负极。

变容二极管正负极如何检测

选择500型万用表的R×1k档。首先将红表du笔接一端,黑表笔接另一端,若测得电阻值为6.5kΩ,与此同时记下表针倒数偏转格数n′≈19.7 格。然后交换管脚位置后重新测量,电阻值变成无穷大。由此判定第一次为正向接法,正向电阻为6.5kΩ,正向导通电压VF=0.03V/ 格×9.7格=0.59V。第二次则属于反向接法。该管子具有单向导电性,并且靠近红色环的管脚为正极。欲测量变容二极管的结电容,可选用100pF量程的线性电容表。
