快恢复二极管接线图与共阴极接法解析

快恢复二极管的接线方式和普通整流二极管一样，只是会用在高频电路中。以下为您分别介绍快恢复二极管的共阴、共阳接线方法。

快速恢复二极管三个引脚接线图

三个引脚的是个半桥，内部有两个二极管，可以并联、也可以做桥接。快恢复二极管(简称 FRD)是一种具有开关特性好、反向恢复时间短特点的半导体二极管，主要应用于开关电源、PWM 脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用。

快恢复二极管的内部结构与普通 PN 结二极管不同，它属于 PIN 结型二极管，即在 P 型硅材料与 N 型硅材料中间增加了基区 I，构成 PIN 硅片。因基区很薄，反向恢复电荷很小，所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压(耐压值)较高。

3脚双色发光二极管可以发出 3 种颜色的光，除了单独的 2 种本色光以外，还有一种合成色光。它的合成原理是加色法，根据红，蓝，绿这 3 种基本色彩，这 3 种色彩的混合比例不同，可以合成出自然界中的所有光谱。彩色电视机的显像管的色彩就是这 3种基本色混合出来的。

快速恢复二极管共阴共阳接线图

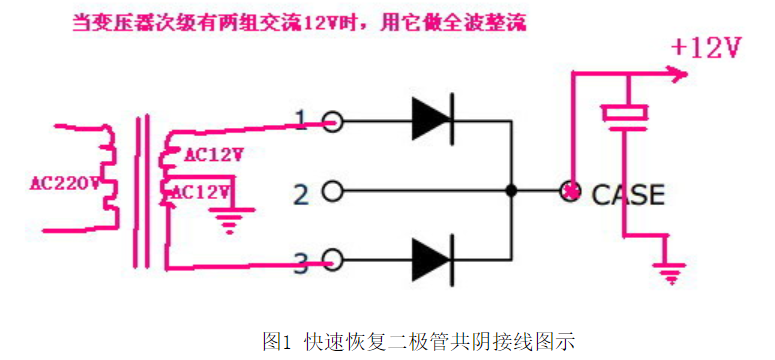

共阴极快速恢复二极管，用作整流时俗称“半桥”，即“桥式全波整流器”的一半；当变压器次级有双绕组时，可用它做标准的全波整流器，如下图：

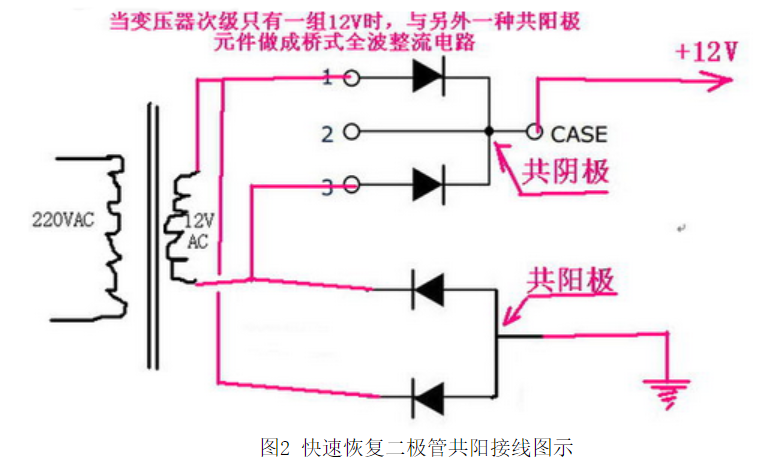

当变压器次级只有单绕组时，可用它配合另一种“共阳极快恢复整流二极管”的“半桥”，做“桥式全波整流器”，如下图：
