稳压二极管的电路符号与应用电路解析

稳压二极管是电子电路中常用的一种二极管。它是一种工作在反向击穿状态的稳压二极管。

齐纳二极管的正向特性与普通二极管相似。其反向特性是当反向电压低于反向击穿电压时,反向电阻很大,反向漏电流很小。然而,当反向电压接近反向电压的临界值时,反向电流突然增大,称为击穿。在这个关键的击穿点,反向电阻突然下降到一个非常小的值。

虽然电流变化范围很大,但二极管两端的电压在击穿电压附近基本稳定,从而实现了二极管的稳压功能。

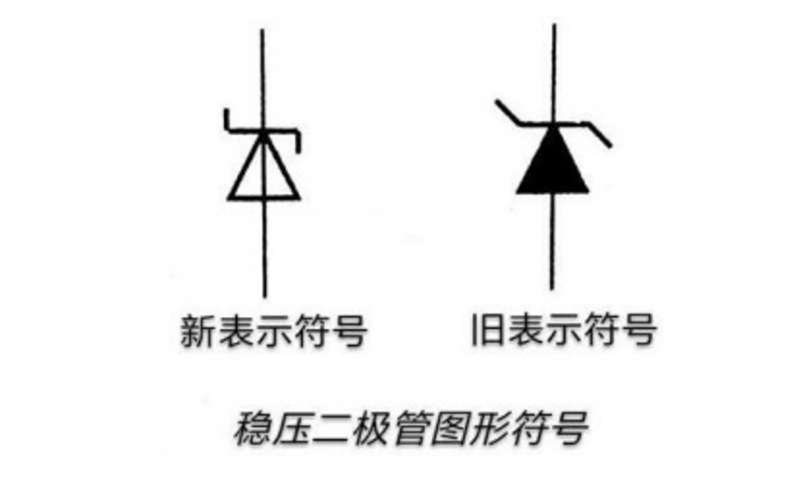

齐纳二极管有2CW、2DW等系列,其电路符号如下图所示。

稳压二极管的电路符号与应用电路解析

稳压二极管的伏安特性曲线如下:

稳压二极管的电路符号与应用电路解析

稳压二极管的应用电路

由硅稳压二极管组成的简单稳压电路是如何稳定电压的?

分析:如果电网电压升高,整流电路的输出电压usr也会增加,导致负载电压usc增加。由于调压器DW与负载Rfz并联,只要USC的根稍有增加,流经调压器的电流就会急剧增加,因此I1也会增加,限流电阻器R1上的压降也会增加,从而抵消了USR的增加,使负载电压USC基本保持不变。另一方面,如果电网电压下降,导致USR下降,USC下降,调整器中的电流急剧下降,从而减小I1和R1上的压降,从而抵消USR下降的影响,使负载电压USC基本保持不变。

如果USR保持不变,但负载电流增加,则R1上的电压降会增加,从而导致负载电压USC降低。只要USC稍有下降,调压器中的电流就会迅速下降,从而使R1上的压降再次降低,从而使R1上的压降基本保持不变,从而使负载电压USC保持稳定。

由此得出结论:调压器起自动调流作用,限流电阻起调压作用。稳压器的动态电阻越小,限流电阻越大,输出电压的稳定性越好。
