最高反向峰值电压 | 最大平均整流电流 | 最大峰值浪涌电流 | 最大反向漏电流 | 正向压降 | 最大反向恢复时间 | 封装形式 | |||
贴片 | Maximum Peak Reverse Voltage | Maximum Average Rectified Current @Half-Wave Resistive Load 60Hz | Maximum Forward Peak Surge Current @8.3ms Superimposed | Maximum Reverse Current @PRV @25CTa | Maximum Forward Voltage @25CTa | Maximum Reverse Recovery Time | 贴片 | ||
PRV | Io@TA | IFM(Surge) | IR | IFM | VFM | Trr | |||
Vpk | Aav | ℃ | Apk | UAds | Apk | Vpk | ns | ||
1.0AMPERE-FAST RECOVERY/1.0A 快恢复二极管 | |||||||||
RS1A | 50 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 150 | SMA |
RS1B | 100 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 150 | SMA |
RS1D | 200 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 150 | SMA |
RS1G | 400 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 150 | SMA |

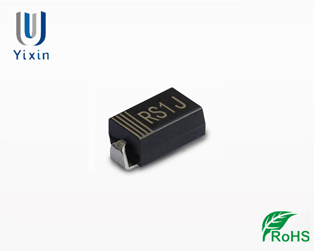

RS1J | 600 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 250 | SMA |
RS1K | 800 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 500 | SMA |
RS1M | 1000 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 500 | SMA |

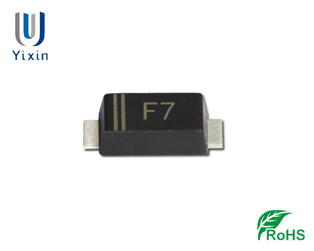

F7 | 1000 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 500 | SOD-123 |
快恢复二极管SMAF 1A系列 | |||||||||
RS1AF | 50 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 150 | SMAF |

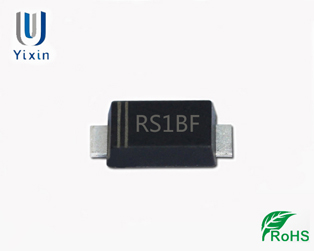

RS1BF | 100 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 150 | SMAF |
RS1DF | 200 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 150 | SMAF |
RS1GF | 400 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 150 | SMAF |
RS1JF | 600 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 250 | SMAF |
RS1KF | 800 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 500 | SMAF |
RS1MF | 1000 | 1.O | 75 | 30 | 5.O | 1.O | 1.3 | 500 | SMAF |
2.0AMPERE-FAST RECOVERY/2.0A 快恢复二极管 | |||||||||
RS2A | 50 | 2.O | 75 | 70 | 5.O | 2.O | 1.3 | 150 | SMA/SMB |
RS2B | 100 | 2.O | 75 | 70 | 5.O | 2.O | 1.3 | 150 | SMA/SMB |
RS2D | 200 | 2.O | 75 | 70 | 5.O | 2.O | 1.3 | 150 | SMA/SMB |
RS2G | 400 | 2.O | 75 | 70 | 5.O | 2.O | 1.3 | 150 | SMA/SMB |
RS2J | 600 | 2.O | 75 | 70 | 5.O | 2.O | 1.3 | 250 | SMA/SMB |
RS2K | 800 | 2.O | 75 | 70 | 5.O | 2.O | 1.3 | 500 | SMA/SMB |
RS2M | 1000 | 2.O | 75 | 70 | 5.O | 2.O | 1.3 | 500 | SMA/SMB |
快恢复二极管SMAF 2A系列 | |||||||||
RS2AF | 50 | 2.O | 75 | 50 | 5.O | 2.O | 1.3 | 150 | SMAF |
RS2BF | 100 | 2.O | 75 | 50 | 5.O | 2.O | 1.3 | 150 | SMAF |
RS2DF | 200 | 2.O | 75 | 50 | 5.O | 2.O | 1.3 | 150 | SMAF |
RS2GF | 400 | 2.O | 75 | 50 | 5.O | 2.O | 1.3 | 150 | SMAF |
RS2JK | 600 | 2.O | 75 | 50 | 5.O | 2.O | 1.3 | 250 | SMAF |
RS2KF | 800 | 2.O | 75 | 50 | 5.O | 2.O | 1.3 | 500 | SMAF |
RS2MF | 1000 | 2.O | 75 | 50 | 5.O | 2.O | 1.3 | 500 | SMAF |
3.0AMPERE-FAST RECOVERY/3.0A 快恢复二极管 | |||||||||
RS3A | 50 | 3.O | 75 | 200 | 10.O | 3.O | 1.3 | 150 | SMB/SMC |

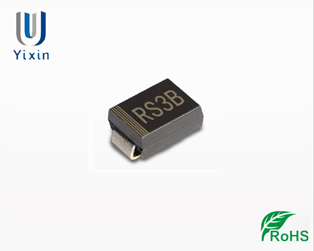

RS3B | 100 | 3.O | 75 | 200 | 10.O | 3.O | 1.3 | 150 | SMB/SMC |
RS3D | 200 | 3.O | 75 | 200 | 10.O | 3.O | 1.3 | 150 | SMB/SMC |
RS3G | 400 | 3.O | 75 | 200 | 10.O | 3.O | 1.3 | 150 | SMB/SMC |
RS3J | 600 | 3.0 | 75 | 200 | 10.0 | 3.0 | 1.3 | 150 | SMB/SMC |
RS3K | 800 | 3.0 | 75 | 200 | 10.0 | 3.0 | 1.3 | 150 | SMB/SMC |
RS3M | 1000 | 3.O | 75 | 200 | 10.O | 3.0 | 1.3 | 500 | SMB/SMC |
快恢复二极管SMAF 3A系
列 | |||||||||
RS3AF | 50 | 3.O | 75 | 100 | 5.O | 3.0 | 1.3 | 150 | SMAF |
RS3BF | 100 | 3.O | 75 | 100 | 5.O | 3.0 | 1.3 | 150 | SMAF |
RS3DF | 200 | 3.O | 75 | 100 | 5.O | 3.0 | 1.3 | 150 | SMAF |
RS3GF | 400 | 3.O | 75 | 100 | 5.O | 3.0 | 1.3 | 150 | SMAF |
RS3JF | 600 | 3.O | 75 | 100 | 5.O | 3.0 | 1.3 | 250 | SMAF |
RS3KF | 800 | 3.O | 75 | 100 | 5.O | 3.0 | 1.3 | 250 | SMAF |
RS3MF | 1000 | 3.O | 75 | 100 | 5.O | 3.0 | 1.3 | 250 | SMAF |
YiXin快恢复 | |||||||||
STTA506B-TR | 600 | 5 | 75 | 65 | 10 | 20 | 1.5 | 50 | TO-252 |
STTH1002CB-TR | 200 | 16 | 175 | 20 | 10 | 5 | 0.78 | 20 | TO-252 |
STTH1002CBY-TR | 200 | 16 | 175 | 20 | 10 | 5 | 0.78 | 20 | TO-252 |
STTH1003CB-TR | 300 | 10 | 175 | 20 | 10 | 4 | 0.9 | 13 | TO-252 |
STTH1003SB-TR | 300 | 10 | 175 | 20 | 10 | 4 | 0.9 | 13 | TO-252 |
STTH1004SB-TR | TO-252 | ||||||||
STTH4R02B-TR | 200 | 4 | 175 | 70 | 4 | 70 | 0.76 | 16 | TO-252 |
STTH506B-TR | 600 | 5 | 175 | 20 | 10 | 5 | 1.1 | 30 | TO-252 |
STTH512B-TR | 1200 | 5 | 175 | 30 | 10 | 5 | 1.25 | 48 | TO-252 |
STTH5R06B-TR | 600 | 5 | 175 | 20 | 10 | 5 | 1.4 | 40 | TO-252 |
STTH802BY-TR | 200 | 8 | 175 | 100 | 6 | 8 | 1.05 | 30 | TO-252 |
STTH802CB-TR | 200 | 8 | 175 | 10 | 4 | 8 | 0.95 | 20 | TO-252 |
RURD4120S | 1200 | 175 | 40 | 8 | 4 | 1.9 | 70 | TO-252 | |
RURD860S9A | 600 | 8 | 175 | 40 | 8 | 500 | 1.5 | 1.5 | TO-252 |
RURD840S | 600 | 175 | 40 | 16 | 8 | 1.3 | 60 | TO-252 | |
RURD660S9A | 600 | 175 | 60 | 12 | 6 | 1.2 | 60 | TO-252 | |
RURD620CCS9A | 200 | 175 | 60 | 12 | 6 | 1.0 | 25 | TO-252 | |
RURD460S9A | 600 | 4 | 175 | 40 | 100 | 4 | 1.5 | 55 | TO-252 |
RURD420US9A | 200 | 4 | 175 | 40 | 100 | 4 | 1 | 30 | TO-252 |
FFD20UP20S | 400 | 100 | 200 | 20 | 1.05 | 45 | TO-252 | ||
FFD10UP20S | 200 | 100 | 100 | 10 | 1.15 | 35 | TO-252 | ||
14CL40 | |||||||||
20CL36 | |||||||||
FFB05U120S | 1200 | 5 | 150 | 30 | 5 | 5 | 3.5 | 100 | TO-252 |
FFB10U20S | 200 | 100 | 100 | 100 | 10 | 1.0 | 35 | TO-263 | |
FFB20U60S | 600 | 120 | 100 | 120 | 20 | 2.0 | 90 | TO-263 | |
FFB20UP20DN | 200 | 100 | 155 | 100 | 10 | 1.0 | 25 | TO-263 | |
FFB20UP20S | 200 | 20 | 115 | 200 | 20 | 1.0 | 35 | TO-263 | |
RUR1S1560S9A | 600 | 15 | 25 | 200 | 30 | 15 | 1.2 | 55 | TO-263 |
