〔壹芯〕生产50N06场效应管50A-60V,参数达标,质量稳定

返回列表来源:壹芯微 发布日期 2021-06-09 浏览:-

〔壹芯〕生产50N06场效应管50A-60V,参数达标,质量稳定


场效应管(MOSFETS)

型号:50N06       极性:N

IDA(A):50       VDSS(V):60

RDS(on) MAX(Ω):0.016 VGS(V):10

VGS(th) (V):2~4

Gfs(min) (S):40 Vgs(V):25 Io(A):26.2

封装:TO-220 TO-252


知识科普


电力场效应晶体管的基本特性之饱和特性

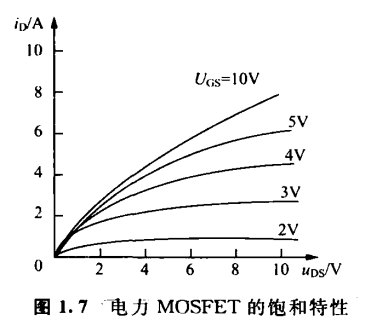

电力MOSFET的饱和特性如图(1.7)所示,由于电力MOSFET的通态电阻较大,所以饱和压降也大。这是因为它不像GTR那样有超量存储电荷,它是单极型器件,没有载流子的存储效应。为了降低通态电阻,在设计上要采取一些措施。

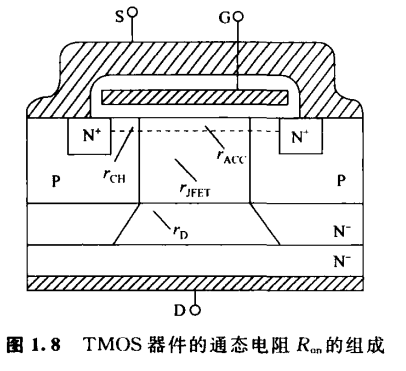

以美国MOTOROLA公司的TMOS器件为例,其通态电阻Ron由四部分组成:反型层沟道电阻rCH、栅-漏积聚区电阻rACC、FET夹断区电阻rJFET、轻掺杂漏极区电阻rD,如图(1.8)所示。沟道电阻rcH随着沟道长度而增加,结的夹断电阻rJFET与外延区电阻率和电极宽度成正比,与沟道宽度成反比。

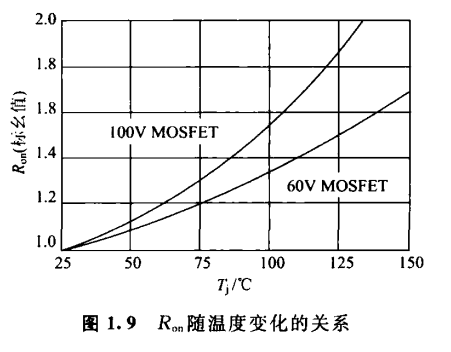

为了提高器件的耐压能力,要求外延区电阻率要高、漏区要厚,其结果是rD增大,也使Ron增大。可见,对耐压和Ron的要求是相互矛盾的,Ron随温度变化近似呈线性关系,如图(1.9)所示。图(1.9)还表明,器件电压越高,Ron随温度变化越显著。在这样的温度条件下,器件额定电压越高,其Ron值就越大。


〔壹芯〕生产50N06场效应管50A-60V,参数达标,质量稳定

〔壹芯〕生产50N06场效应管50A-60V,参数达标,质量稳定

〔壹芯〕生产50N06场效应管50A-60V,参数达标,质量稳定


<壹芯微科技>专注二三极管领域研发制造,针对二三极管作出了良好的性能测试,产品广泛应用于电源、LED照明、光伏、仪表仪器、数码产品、各种小家电等领域。如果您遇到需要帮助解决的问题,可以点击页面右侧咨询工程师、或销售经理为您提供精准的产品报价与介绍。
