UTT25P10L-TN3-RTO-252MOS管-100V-25AP沟道
UTT25P10L-TN3-R(P沟道增强型场效应晶体管);UTT25P10L-TN3-R场效应管参数;UTT25P10L-TN3-R场效应管封装引脚图;UTT25P10L-TN3-R场效应管中文资料规格书(PDF);

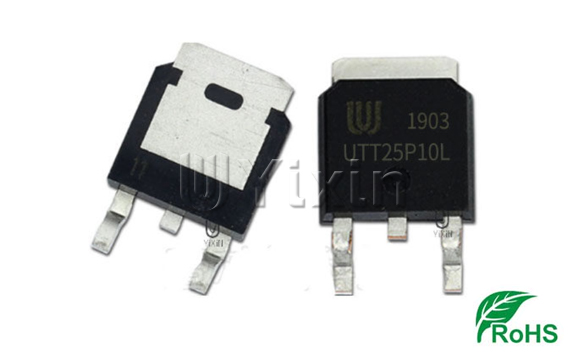

电流(ID):-25A,电压(VDSS):-100V,封装形式:TO252
产品概要
*RDS(ON)<0.15Ω@VGS=-10V,ID=-25A
*高切换速度

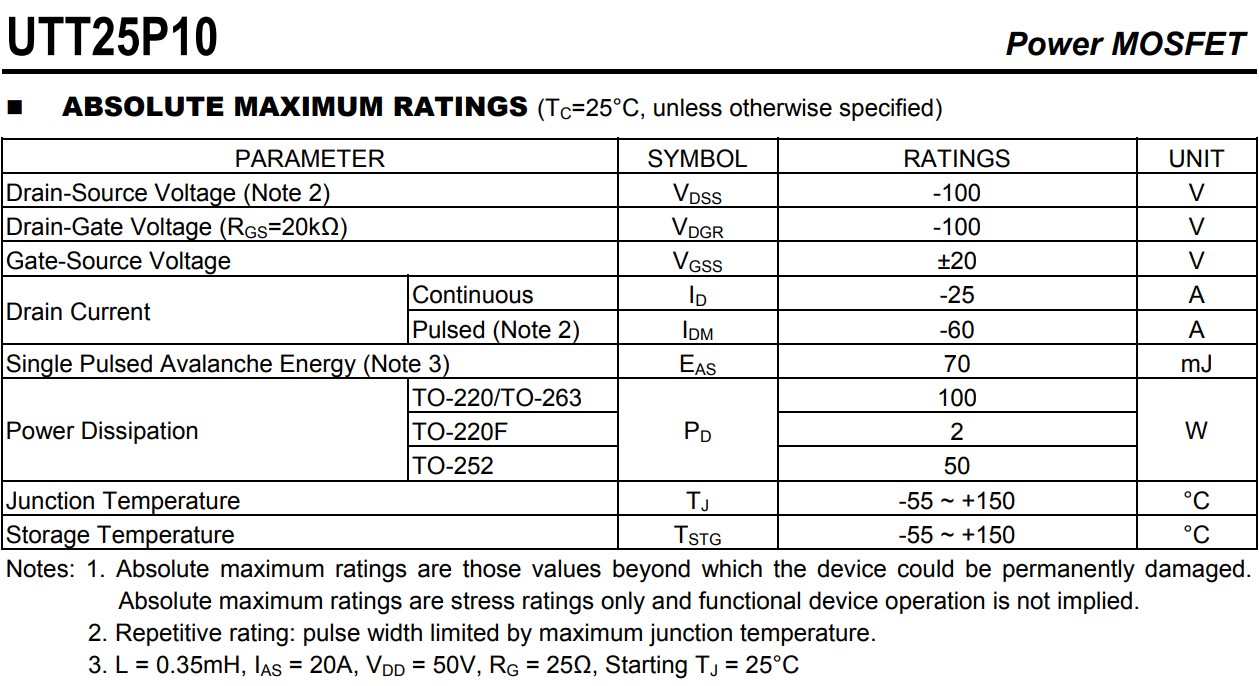

绝对最大额定参数(TC=25C,除非另有说明)
Drain-SourceVoltage漏源电压(注2)VDSS:-100V
Drain-GateVoltage漏栅电压(RGS=20k?)VDGR:-100V
Gate-SourceVoltage栅源电压VGSS:±20V
DrainCurrentContinuous漏极电流连续ID:-25A
DrainCurrentPulsed漏极电流脉冲(注2)IDM:-60A
SinglePulsedAvalancheEnergy单脉冲雪崩能量(注3)EAS:70mJ
PowerDissipation功耗TO-220/TO-263PD:100W
PowerDissipation功耗TO-220FPD:2W
PowerDissipation功耗TO-252PD:50W
JunctionTemperature结温TJ:-55~+150°C
StorageTemperature储存温度TSTG:-55~+150°C
注意:1.绝对最大额定值是指超出该值可能会永久损坏设备的那些值。绝对最大额定值仅是应力额定值,并不暗示功能设备操作。
2.重复额定值:脉冲宽度受最大结温限制。
3.L=0.35mH,IAS=20A,VDD=50V,RG=25Ω,启动TJ=25°C
