瞬变二极管（TVS）是一种专门用于抑制瞬态电压的保护器件，广泛应用于电子电路中，以防止静电放电（ESD）、雷击、电源波动等因素造成的损坏。在实际应用中，正确识别瞬变二极管的型号，并选择合适的器件，对于电路的稳定性至关重要。

一、瞬变二极管型号的命名规则

瞬变二极管的型号通常由字母和数字组成，每个部分都代表特定的参数或信息。通常，型号命名遵循以下结构：

1. 前缀：用于表示生产厂商或产品系列。例如：

- "1N" 代表美国军用标准二极管系列，如 1N4007。

- "SM" 代表表面贴装型瞬变二极管，如 SMAJ、SMBJ、SMDJ 等。

- "P6KE" 代表 600W 瞬态抑制二极管系列，如 P6KE15CA。

2. 主体：通常表示关键电气参数，如最大反向工作电压（Vrwm）或峰值脉冲功率（Pppm）。

- 例如 "15" 在 P6KE15CA 代表最大反向工作电压为 15V。

3. 后缀：用于区分封装形式、极性等特性。

- "A" 或 "CA"：A 代表单向（Unidirectional），CA 代表双向（Bidirectional）。

- "T" 或 "S" 可能表示特殊封装，如 SOT-23 贴片封装。

二、主要参数解析

选择瞬变二极管时，需要关注几个关键参数，以确保其能有效保护电路免受瞬变电压的影响。

1. 最大反向工作电压（Vrwm）

Vrwm 是瞬变二极管在长期运行时可承受的最高反向电压，通常应略高于电路的正常工作电压，以确保器件在无浪涌情况下不会误动作，同时提供有效的过压保护。

2. 击穿电压（Vbr）

表示瞬变二极管进入导通状态的最低电压。当外部电压超过该值时，TVS 二极管会迅速导通，将多余电流引导至地端，从而保护电路。

3. 钳位电压（Vc）

在发生瞬态过压时，TVS 二极管会导通，并将电压限制在一定范围内，这个电压值称为钳位电压。选型时，需要确保该值低于受保护电路的耐受极限。

4. 峰值脉冲电流（Ippm）

Ippm 代表瞬变二极管在短时间内能承受的最大瞬态电流，通常按照 8/20μs 标准浪涌波形进行测试。若电路容易受到雷击或大电流冲击，应选择 Ippm 额定值较高的器件，以增强抗浪涌能力，提高电路稳定性。

5. 结电容（Cj）

影响器件对高频信号的影响，较大的结电容可能会削弱信号完整性。因此，在高速数据传输线路（如 USB、HDMI）中，需要选择低结电容（Low Capacitance）的 TVS 二极管。

三、封装形式及应用

瞬变二极管有多种封装类型，以适应不同的应用需求：

- DO-15、DO-201：轴向引线封装，适用于传统 PCB 焊接。

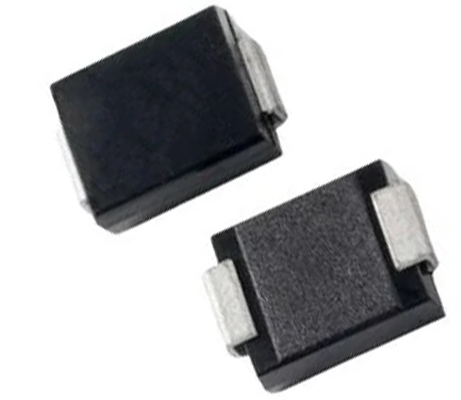

- SMA（DO-214AC）、SMB（DO-214AA）、SMC（DO-214AB）：表面贴装封装，广泛应用于便携设备、汽车电子等领域。

- SOT-23、SOT-143：超小型封装，适用于高密度集成电路设计，如手机、平板等小型电子产品。

四、选型指南

在选择合适的瞬变二极管时，应综合考虑以下因素：

1. 应用场景

- 对于工业设备和汽车电子，需选择高功率 TVS（如 1.5KE、5KP 系列）。

- 便携设备如手机、笔记本电脑等，推荐使用低结电容 TVS（如 USBLC6-2）。

2. 电压匹配

- 瞬变二极管的 Vrwm 应略高于电路的工作电压。例如，12V 供电系统应选择 13V~15V 的 TVS。

3. 浪涌能力

- 对于高浪涌环境（如 AC 电源输入端），应选择 Ippm 值较高的 TVS，例如 5KP 系列。

- 对于小型信号线路（如数据线），可选用低功率 SOT-23、SMA 贴片封装 TVS。

4. 封装匹配

- 传统 PCB 焊接可选 DO-201、DO-15 等引线封装。

- 现代 SMT 设计应优先考虑 SMA、SMB、SOT-23 等贴片封装。

五、识别和测试瞬变二极管型号

在实际应用中，可以通过以下方式识别和测试瞬变二极管：

1. 查看元件标识

许多瞬变二极管表面会印有型号标识，可以通过放大镜观察。

2. 查阅数据手册

制造商通常提供详细的数据手册，可用于对比参数。

3. 测试仪器测量

- 数字万用表：可用二极管档测量正反向电压判断极性。

- 示波器测试：用于测量钳位电压、浪涌能力等动态特性。

六、发展趋势

随着电子设备的微型化和高性能需求的增长，瞬变二极管正朝着以下方向发展：

- 更高功率密度：新型 TVS 二极管可在更小体积内提供更强的浪涌吸收能力。

- 更低结电容：特别适用于高速信号保护，如 5G 设备、HDMI 2.1、USB4 端口。

- 集成化设计：部分瞬变二极管集成过流、过压等多重保护功能，提高系统稳定性。

总结

瞬变二极管在电子电路中扮演着至关重要的保护角色，正确识别型号和合理选型可以极大提升电路的可靠性和抗干扰能力。在选型时，应充分考虑电路的工作电压、浪涌环境、封装要求以及结电容等因素，以确保最佳的防护效果。随着科技的发展，瞬变二极管正在不断优化，为电子设备提供更加高效的保护方案。
