晶闸管作为现代电力电子领域的重要元件，广泛应用于功率控制、电机驱动、整流器和电子开关等领域。其独特的工作特性使其成为高效的电流控制器件，能够在高电压和大电流环境下稳定运行。

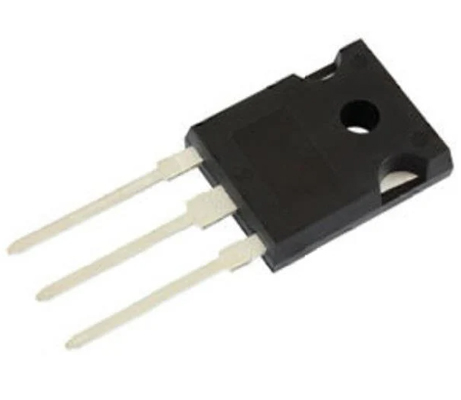

一、晶闸管的基本结构

晶闸管（Thyristor）是一种由四层半导体材料构成的三端器件，其内部结构呈P-N-P-N排列。它拥有三个主要端子：

- 阳极（A，Anode）：连接电源的高电位端。

- 阴极（K，Cathode）：连接负载或电源的低电位端。

- 门极（G，Gate）：用于触发晶闸管导通的控制端。

与传统二极管不同，晶闸管能够在特定条件下保持导通状态，即使门极信号消失，也不会立即关断。这一特性使其适用于需要稳定控制电流的场合，如交流调光器、电机速度调节和电子开关电路。

二、晶闸管的工作原理

晶闸管的导通和关断依赖于外部电压和电流的变化，其工作状态主要分为以下两种：

1. 阻断状态（Off-State）

当阳极电压高于阴极但门极未接收到触发信号时，晶闸管内部仍处于高阻态，电流无法通过。这种状态下，晶闸管相当于一个断开的开关，只有在适当的触发条件下才会导通。

2. 导通状态（On-State）

一旦门极施加正向触发脉冲，晶闸管内部的P-N-P-N结构会发生载流子注入，使其迅速进入低阻态，形成持续导通的状态。即使门极信号被移除，晶闸管仍会保持导通，直至电流降至一定的保持电流（Holding Current）以下，或者电路中断。

在直流电路中，晶闸管一旦被触发导通，必须通过切断电源或降低电流至保持电流以下才能关断。而在交流电路中，由于电流周期性变化，每次电流过零时，晶闸管都会自动关断，因此其在交流电源控制中尤为重要。

三、晶闸管的主要特性

晶闸管的应用广泛，与其独特的特性密不可分。以下是其主要特性：

1. 单向导通性：当阳极相对于阴极加正电压并触发门极后，晶闸管才会导通，并持续导通至电流下降至保持值以下。

2. 门极触发特性：仅需短时间的门极脉冲即可触发导通，适用于脉冲触发控制系统。

3. 自锁特性：即使门极信号消失，只要负载电流未降至保持电流以下，晶闸管仍能保持导通。

4. 高耐压、高耐流能力：通常可承受上千伏的电压和数百安培的电流，适用于高功率电路。

四、晶闸管的应用领域

由于其优异的电流控制能力，晶闸管被广泛应用于以下领域：

- 交流电压调节：如灯光调光器、电暖器温控、风扇调速等，通过控制触发角度来调节输出功率。

- 直流电机控制：用于调速、启停控制，可实现软启动和稳态控制，提高电机使用寿命。

- 整流与逆变：晶闸管广泛应用于电源转换电路，可将交流电整流为直流电，或通过可控整流桥、斩波电路调节电压输出。在电力系统中，它用于稳压、调速和功率控制，提高能源利用效率。

- 电力电子保护：晶闸管可用于过流和过压保护电路，作为电子开关或快速断路器，在电路异常时迅速切断电流，防止设备损坏，提高系统的安全性和稳定性。

五、典型电路分析

1. 晶闸管触发电路

为了触发晶闸管，常使用脉冲触发电路。一个简单的触发电路通常包括一个电阻、电容和触发开关。当开关闭合时，门极获得足够的触发电流，晶闸管导通。

2. 晶闸管交流调压电路

在交流调光器或风扇调速器中，晶闸管常与双向可控硅（Triac）配合使用，通过改变触发信号的相位角，控制电压的导通时间，从而调节负载功率。

3. 晶闸管整流电路

用于直流电源供应时，晶闸管可以作为可控整流器，与二极管桥式整流器配合，通过调整触发角度控制输出电压。

六、晶闸管的可靠性与散热管理

由于晶闸管通常工作在高功率环境下，其可靠性和散热管理至关重要。工作温度过高会影响器件寿命，甚至导致热失控。因此，以下措施可用于提高晶闸管的稳定性：

- 散热片或风冷系统：降低结温，提高可靠性。

- 限流电路：防止电流过大，避免损坏器件。

- 缓冲电路：减少电压波动对晶闸管的冲击，延长使用寿命。

结论

晶闸管作为现代电力电子的重要元件，凭借其优越的电流控制特性，在工业、电力和消费电子领域广泛应用。深入理解其工作原理、触发机制和应用场景，不仅有助于工程师设计高效电路，也为日常电力控制提供了更优解决方案。
