在电源管理和电子电路设计中，升压（BOOST）与降压（BUCK）电路广泛应用于直流电压转换。而在调压过程中，PWM（脉冲宽度调制）调压和模拟调压是两种主要的方法。它们各具优势，适用于不同的应用场景。

一、PWM调压与模拟调压的基本概念

1. PWM调压：通过改变PWM信号的占空比来控制输出电压。开关管在高频率下切换，使电感、电容滤波后得到稳定的直流电压。这种方式主要依靠占空比调节，而非直接改变电流大小。

2. 模拟调压：通过调整反馈回路中的模拟信号来控制输出电压。通常采用线性调整方式，如可变电阻、电流源控制等，直接影响电压分配和反馈系统。

二、BOOST与BUCK电路简介

1. BOOST电路（升压转换器）：输入电压低于输出电压，通常用于电池供电设备、LED驱动等场景。

2. BUCK电路（降压转换器）：输入电压高于输出电压，是最常见的降压方式，广泛用于开关电源、DC-DC转换器等。

三、PWM调压在BOOST和BUCK电路中的应用

PWM调压在升压和降压电路中均采用高频开关方式，其主要特点如下：

1. 工作原理：

- PWM调压通过高速MOSFET开关的导通和关断，利用电感和电容进行能量存储和释放，以控制输出电压。

- 例如，在BUCK电路中，MOSFET导通时，电感储能，MOSFET关断时，电感释放能量，从而输出一个稳定的电压。

2. 优点：

- 高效能：由于MOSFET处于开关状态，损耗低，整体效率通常可达90%以上。

- 高功率密度：适用于大电流、大功率应用，如电动车、电源适配器等。

- 易于控制：可通过MCU或专用IC调节PWM占空比，实现精准调压。

3. 缺点：

- 复杂性较高：电路设计需要考虑滤波、EMI抑制等问题，尤其是高频噪声的影响。

- 输出纹波：由于PWM信号是脉冲式的，输出电压通常存在一定的纹波，需要额外的滤波电路优化。

四、模拟调压在BOOST和BUCK电路中的应用

模拟调压通常依赖于线性调整元件（如MOSFET或可调稳压器）来控制输出电压。其特点如下：

1. 工作原理：

通过改变反馈网络的电阻、电容或基准电压，实现电压的平滑调整。例如，在BUCK电路中，可变电阻控制MOSFET的栅极电压，从而影响输出电压的变化。

2. 优点：

- 输出稳定：模拟调压通常不会产生高频噪声，输出电压纹波较低。

- 易于实现：设计简单，不需要额外的高频开关元件，仅需调整反馈电路即可。

3. 缺点：

- 能量损耗较大：由于采用线性调节模式，部分电能直接转化为热量，导致整体效率下降，尤其是在高功率应用场景下，通常难以超过70%。

- 散热问题：调整过程中部分能量转换为热量，可能需要额外的散热措施。

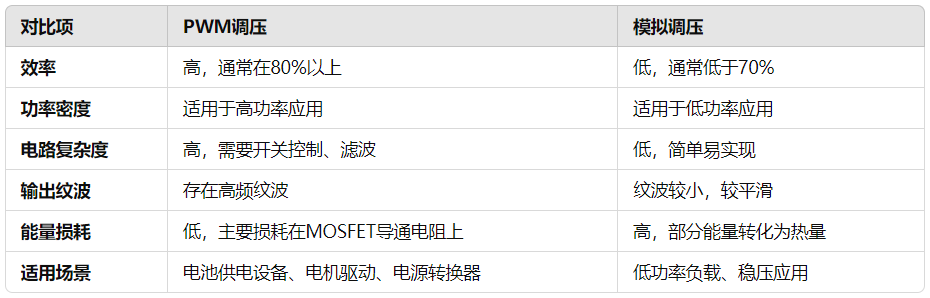

五、PWM调压与模拟调压的对比

六、选择哪种调压方式？

1. 优先选择PWM调压：如果功率要求较高、效率要求严格，如电动汽车、电池供电设备等，PWM调压是更好的选择。

2. 考虑模拟调压：当系统要求低噪声、稳定性高，且功耗要求不苛刻，如传感器供电、音频设备时，模拟调压可能更合适。

结论

BOOST与BUCK电路是电源管理中最常见的直流变换方式，而PWM调压和模拟调压各有优劣。PWM调压适用于高效能、大功率应用，而模拟调压则更加稳定、低噪声，适用于对电压波动敏感的电路。在实际应用中，应根据具体需求权衡两者的优缺点，合理选择合适的调压方式，以优化电路性能和整体效率。
