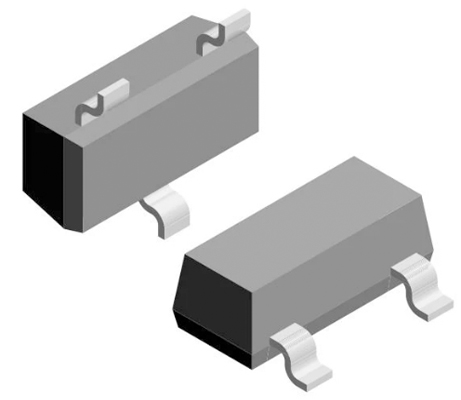

TVS（Transient Voltage Suppressor）瞬态抑制二极管是一种专门用于抑制瞬态高压冲击的半导体器件，能够有效保护敏感电子设备免受电压瞬变的损害。在现代电子电路中，TVS二极管已广泛应用于电源、通信、汽车电子以及数据传输线路等领域。

一、TVS瞬态抑制二极管的工作原理

TVS二极管的核心原理基于PN结的雪崩击穿效应。当电路中出现瞬态高压（如雷击、静电放电或电磁脉冲）时，TVS二极管会迅速进入导通状态，提供低阻抗通路，将多余电流快速泄放到地，以避免后级电路遭受高压损坏。一旦异常电压消失，TVS二极管会自动恢复至高阻抗状态，不影响正常电路运行。

二、TVS二极管的主要工作状态

1. 正常状态：当工作电压低于其额定反向工作电压（Vrwm）时，TVS二极管呈现高阻态，对电路无干扰。

2. 击穿状态：当电压超过TVS二极管的击穿电压（VBR）时，器件迅速由高阻态转为低阻态，形成泄放通路，将瞬态过电压分流至地，从而有效保护电路元件免受损害。

3. 恢复状态：当瞬态冲击结束后，TVS二极管恢复为高阻抗状态，电路继续正常运行。

三、TVS二极管的关键参数

选择合适的TVS二极管需要考虑多个参数，以确保其能够高效地保护电路，同时不会影响正常工作。

1. 击穿电压（VBR）：指TVS二极管在特定测试电流（如1mA）条件下开始发生雪崩击穿并进入导通状态的电压值，该参数决定了器件的启动保护阈值。

2. 箝位电压（VC）：指TVS二极管在承受瞬态大电流时，两端呈现的最高电压。其数值决定了过压被限制的程度，通常箝位电压越低，对后级电路的保护能力越强。

3. 额定工作电压（Vrwm）：TVS二极管在正常工作状态下可长期承受的最高电压。

4. 峰值脉冲电流（IPP）：表示TVS二极管能承受的最大瞬态冲击电流，通常与器件的功率能力成正比。

5. 反向漏电流（IR）：指TVS二极管在额定工作电压下的微小电流，反映器件的功耗情况。

6. 结电容（CJ）：影响高速信号传输线路的特性，尤其在数据通信和射频电路中，需要选择低结电容的TVS二极管。

四、TVS二极管的类型与应用场景

根据工作环境的不同，TVS二极管可分为以下几种类型：

1. 单向TVS二极管：适用于直流电路，通常以反向偏置方式连接于电路中，在电压瞬变时提供单向保护。

2. 双向TVS二极管：适用于交流电路或数据通信线路，可在电压正负方向都提供保护，防止信号传输过程中的瞬态电压损害。

3. 阵列TVS二极管：用于多通道保护，如USB、HDMI、以太网等高速信号接口，能够同时保护多个线路，减少布线复杂度。

五、TVS二极管的实际应用示例

示例1：USB接口保护

在计算机和移动设备中，USB接口容易受到静电放电（ESD）的影响。通过在USB数据线（D+、D-）和电源线（VCC、GND）之间并联低结电容TVS二极管，可以有效防止瞬态高压对芯片造成损害，提高设备的稳定性。

示例2：汽车电子电路防护

汽车电子系统需要应对复杂的电磁环境，如点火、电机驱动等产生的瞬态电压波动。在电源输入端并联高功率TVS二极管，可以吸收因负载突变或雷击造成的电压尖峰，确保ECU（电子控制单元）等关键部件的正常运行。

总结

TVS瞬态抑制二极管作为高效的瞬态电压保护器件，在防雷、ESD防护、浪涌保护等方面发挥着至关重要的作用。通过理解其工作原理、关键参数及应用场景，可以更好地在电路设计中选择合适的TVS二极管，提高电子设备的可靠性。
