在电子电路防护领域，瞬态电压抑制二极管（TVS）是一类非常重要的保护元件。它能在微秒甚至皮秒级别内快速响应，将瞬间出现的高电压钳位在安全范围内，从而避免精密电子设备受到浪涌、雷击、静电等瞬变事件的冲击。但面对市面上琳琅满目的TVS产品，如何科学选型，成为众多工程师常见的困扰。

一、明确工作电压范围

选择TVS时，首要判断的是其击穿电压（VBR）是否高于被保护电路的最高工作电压。通常推荐将TVS的VBR值设置为被保护电路最大电压的1.2倍左右。例如，5伏系统应选择VBR在6.0V~6.8V之间的型号。避免选择VBR过低的TVS，以免在正常工作电压下提前导通，影响电路稳定性。

二、分析钳位电压大小

钳位电压（VC）是TVS在导通状态下限制电压上升的能力。VC的值必须低于被保护器件所能承受的最大电压。若TVS钳位电压过高，可能在浪涌来袭时无法有效防止后端芯片损坏。选型时需根据芯片规格书标明的绝对最大电压参数作为参考，确保VC设定在其安全范围内。

三、关注峰值脉冲电流

TVS的抗浪涌能力，主要体现在其峰值脉冲电流（IPP）这一指标上。IPP反映了器件在8/20μs标准浪涌波形下所能承受的最大电流。实际应用中，应预估系统可能遇到的浪涌电流，选择IPP等于或大于浪涌预期值的TVS。若电流预测不足，可能在关键时刻TVS击穿损坏，无法完成保护任务。

四、匹配封装与安装尺寸

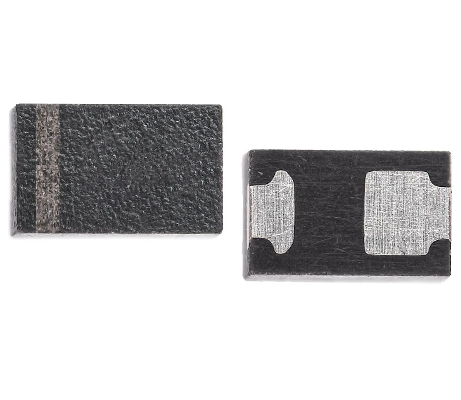

根据电路板的实际布局与功率等级，应选择合适的TVS封装型号。常见封装如SMA、SMB、SOD-323等具有不同的功耗能力和体积。大功率场合优先考虑大封装器件，利于散热；而在移动设备、便携式终端等紧凑空间中，则需选用小尺寸、低电容封装以降低信号干扰。

五、注意响应时间与结电容

响应时间越短，保护越及时。TVS器件在皮秒级响应，可快速抑制过压，是其最大优势之一。同时，对于高速数据信号（如USB、HDMI等），TVS的结电容也不容忽视。高电容会影响信号完整性，因此在高速信号通道中应优先选择低结电容（如小于1pF）的TVS型号，以保证传输质量不受干扰。

六、评估应用标准与浪涌模型

依据不同的行业标准和测试波形模型（如IEC 61000-4-2静电放电、IEC 61000-4-5浪涌抗扰度等），选择TVS产品需与实际场景相匹配。例如RS485总线需防感应雷击，应选择可承受10/700μs波形的型号；USB接口则重点关注ESD防护，需满足15kV空气放电的能力。

七、考虑多级协同保护策略

在一些复杂环境中，仅依赖单一TVS并不足以实现完整保护。通常建议采用TVS与MOV（金属氧化物压敏电阻）、GDT（气体放电管）联合的多级防护架构：GDT可承受大电流泄放，MOV吸收中等浪涌能量，TVS精准钳位残压，从而构建出完整有效的防护系统。

总结：

选择合适的TVS二极管并不是单纯查一查参数那么简单，而是需要根据实际应用电压、电流、波形特征、信号速率及空间限制等多方面综合考虑。唯有理解各个关键参数的含义与作用，才能在繁杂的产品型号中精准筛选出最合适的器件，实现高效、可靠的电路防护。
