整流桥是电子电源系统的重要组成部分，它将交流电转换为直流电。由于不同的场景对电压、电流、频率和封装要求不同，整流桥的选型需要从多个维度考虑。

一、整流桥的基本功能与应用背景

整流桥的本质功能是完成电流的单向导通控制，使交流输入变为单向流动的电流形式。在各类电源模块、充电电路、电机驱动、照明设备及工业自动化中，都可以见到整流桥的身影。根据具体负载特性和工作环境，不同的整流桥型号在功能性能、封装方式和电气特性上存在显著差异，因此需要有针对性地进行挑选。

二、常见整流桥型号分类介绍

1. 单相桥式整流桥（如KBP210、MB6S）：适用于小功率设备的交流输入整流，广泛用于家电电源适配器等。

2. 全桥整流模块（如GBU806、DF10S）：适用于对整流稳定性和电流能力要求较高的场景，例如LED驱动和工业仪表供电。

3. 三相整流桥（如MDS150A1600V）：主要应用于大型电机控制系统、变频器及工业逆变器中，能承受更高电流。

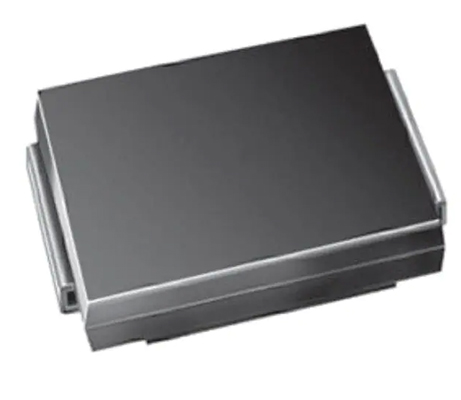

4. 肖特基整流桥（如MBRS340）：以低正向压降和高速恢复性能为特点，适合高频开关电源和效率敏感场合。

5. 表贴式整流桥（如ABS10、B40C1500）：结构紧凑，适合空间受限的现代电子设备，特别是在便携式和消费类电子中应用广泛。

三、关键参数解析与选型要点

1. 最大反向电压（VRRM）：需确保该值高于电路中可能出现的最大输入电压峰值。一般建议至少预留20%裕量，例如输入电压为220V AC，应选取耐压超过400V的整流桥。

2. 最大平均整流电流（IF）：该值表示整流桥在连续工作中能承载的电流强度，需根据负载电流合理选配，避免长期超负荷运行造成热击穿。

3. 最大浪涌电流（IFSM）：用于应对电机启动、电容充电等瞬态电流冲击，若选型时忽略此项，可能导致桥堆被瞬时烧毁。

4. 正向压降（VF）：数值越小，整流效率越高，但也可能意味着器件成本更高。特别是在高频电源设计中，低VF的肖特基桥显得尤为重要。

5. 工作频率适应性：传统硅桥适合低频应用，而对于高频（几十kHz以上）应用，建议选择具备快速反向恢复能力的型号或肖特基型桥堆。

6. 封装形式与散热性能：插件型桥堆方便于传统电路板焊接，适用于功率较大的场景；而SMD贴片封装适合自动化贴装，散热要求需通过铜箔层或加装散热片辅助处理。

四、整流桥选型实战建议

- 对于5V/9V小电源模块，推荐如MB6S、MB10F等小电流封装型号，性能稳定，性价比高。

- LED灯带驱动电路常用GBU系列全桥整流器，耐压高、电流足、散热易管理。

- 工业马达或大功率变频器电源输入端，适宜选择带金属底板的大电流三相整流桥，如MCC95或MDS系列。

- 快速充电类电源建议选用低VF的肖特基桥，例如SS14B、MBRS系列，降低功耗提升转换效率。

- 空间受限的便携设备如智能穿戴产品、蓝牙音响等，可考虑使用超小型SMD桥堆，如ABS系列。

总结

整流桥选型看似简单，但实则需要充分理解其参数之间的对应关系与电路应用背景的匹配逻辑。通过系统地理解桥堆的结构特性、参数指标与工作模式，不仅能提升整流转换的效率，还能增强系统的可靠性与长期稳定性。正确选型，是确保设备长效运行的第一步。
