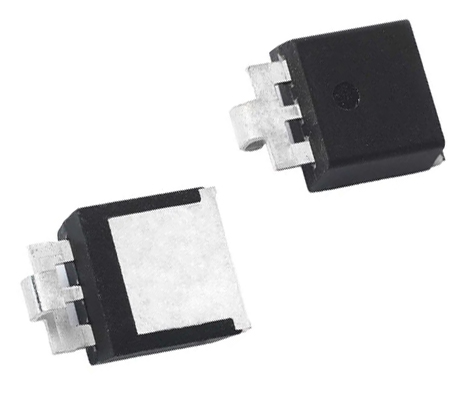

在现代电子设备中，静电放电（ESD）是一种常见但又极具破坏力的现象。它可能导致电子元件瞬间损坏，甚至影响整个设备的使用寿命。为了有效防止ESD对电路的危害，ESD保护二极管成为了一种重要的防护措施。合理使用ESD保护二极管，不仅能提升电子设备的耐用性，还能优化其整体性能。

1. ESD对电子设备的影响

静电放电通常来源于人体接触、摩擦带电或环境因素，尤其是在干燥环境中更容易发生。当电子设备暴露于ESD环境中时，可能出现以下几种影响：

- 瞬时损坏：高压静电可能直接击穿半导体器件，使其永久失效。

- 性能退化：即便没有造成直接损坏，ESD可能导致电子元件的性能逐渐下降，使设备可靠性降低。

- 逻辑错误：在数字电路中，ESD可能会干扰数据传输，引起误操作或系统崩溃。

2. ESD保护二极管的工作原理

ESD保护二极管是一种专门设计用于吸收和分流静电能量的元件。它的基本工作机制包括以下几个方面：

- 正常工作状态：在无静电干扰的情况下，ESD保护二极管不会影响电路，只有极少量的漏电流流过。

- 静电放电发生时：当外部电压超过二极管的反向击穿电压（VBR）时，二极管迅速导通，将静电电荷引导至地线（GND），从而保护电路中的敏感器件。

- 瞬间恢复：在ESD事件结束后，二极管迅速恢复到高阻状态，不影响设备的正常运行。

3. 如何正确选择ESD保护二极管

不同的电子设备对ESD防护的需求不同，因此选择合适的ESD保护二极管至关重要。以下几个因素需要重点考虑：

- 反向击穿电压（VBR）：应该选择略高于电路工作电压的VBR，以避免误动作。

- 箝位电压（Vclamp）：该参数决定了在ESD事件发生时，二极管能将电压限制在多低的水平，箝位电压越低，保护效果越好。

- 响应时间：ESD瞬间发生，保护二极管的响应时间通常在纳秒（ns）级，选择响应速度快的型号可提供更高效的保护。

- 漏电流（IR）：低漏电流可以减少对电路的干扰，特别是在低功耗应用中至关重要。

- 封装类型：根据PCB设计选择合适的封装，如SOT-23、DFN等，以确保最佳兼容性和布局效率。

4. ESD保护二极管的应用案例

为了更好地理解ESD保护二极管的实际作用，我们来看几个典型的应用案例。

- 智能手机：触摸屏、USB接口等易受ESD影响，采用ESD保护二极管可避免用户操作时的静电损害。

- 汽车电子：现代汽车包含大量精密电子控制单元（ECU），如倒车雷达、车载娱乐系统，ESD保护二极管可确保其长期可靠运行。

- 工业控制设备：工业环境下静电干扰较为严重，采用高耐受性的ESD保护方案可增强设备的稳定性。

5. 正确布置ESD保护二极管

除了选择合适的ESD保护二极管，其布置方式也影响保护效果。以下几点值得注意：

- 靠近接口放置：应尽可能靠近受保护的接口（如USB、HDMI、射频天线）放置ESD保护二极管，以减少引线电感带来的影响。

- 尽量缩短走线：过长的PCB走线可能增加寄生电感，降低保护效果。

- 接地良好：ESD保护二极管的地线连接应尽可能短并低阻，以确保静电能量快速释放。

结论

ESD保护二极管在提升电子设备耐用性方面扮演着关键角色。通过合理选择和正确布置，ESD保护二极管能够有效降低静电放电对设备的危害，延长电子元件的使用寿命，增强产品的可靠性。无论是消费电子、汽车电子，还是工业设备，ESD保护二极管都是必不可少的防护元件。在未来电子产品设计中，充分考虑ESD保护方案，将有助于打造更加稳定耐用的电子设备。
