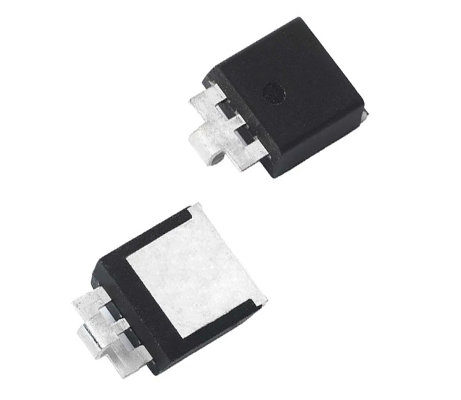

ESD保护二极管是一种常见的电子元件，主要用于抑制静电放电（ESD）和瞬态过电压，防止敏感电路受损。在电子设备维护和检测过程中，正确测量其工作状态并判断极性，有助于保障电路的正常运行。

一、ESD保护二极管的测量方法

在测量ESD保护二极管时，通常使用数字万用表（DMM）进行检测，具体步骤如下：

1. 准备测量工具

需要一台带有二极管测试功能的数字万用表，以及一对测试引线。

2. 确保电路断电

在测量前，务必切断设备电源，确保电路处于无电状态。此外，还需释放可能残留的电荷，以避免测试数据偏差或损坏元件。

3. 找到ESD保护二极管的位置

根据电路板的布局或设备手册，找到ESD保护二极管所在的位置。这通常需要仔细观察PCB上的标识，或者参考电路图进行查找。

4. 设置万用表

将数字万用表调整到二极管测试模式（通常是一个箭头和竖线的符号），该模式可以测量二极管的导通特性。

5. 进行正向测试

将万用表的红色（正极）测试引线接触ESD保护二极管的阳极（正极），黑色（负极）测试引线接触阴极（负极）。如果二极管正常，万用表应显示一个低电压值（通常为0.2V到0.7V，具体取决于二极管的类型）。

6. 进行反向测试

将测试引线反向连接，即红色（正极）测试引线接触二极管的阴极，黑色（负极）测试引线接触二极管的阳极。此时，如果二极管完好，万用表应显示无穷大或“OL”（开路），表明二极管处于截止状态。

7. 观察测试结果

- 如果二极管正向导通、反向截止，则说明二极管正常。

- 如果在正向测试时显示过高电压（远高于正常值）或反向测试时仍然导通（低电阻），说明二极管可能损坏，需要更换。

二、ESD保护二极管的极性判断

ESD保护二极管通常具有明确的极性，正确连接极性才能有效工作。以下是判断极性的方法：

1. 观察外壳标识

ESD保护二极管通常在其封装上标有极性标识，如阴极（负极）端通常带有一条白色或黑色的标记线。在SOT-23、SOD-323等封装类型中，也可以通过引脚排列查找极性。

2. 使用万用表检测极性

按照前述测量方法进行正、反向测试，能够快速判断二极管的阳极和阴极。

3. 参考电路板丝印

在PCB电路板上，ESD保护二极管的极性通常会在元件位置标注，如“+”表示阳极，“-”表示阴极，或者通过电路符号指示连接方式。

4. 查阅数据手册

如果无法直接判断二极管的极性，可以查阅其数据手册，获取详细的引脚定义及安装方向。

三、测量ESD保护二极管的注意事项

1. 确保测试环境无静电干扰

由于ESD保护二极管对静电敏感，在测量过程中应避免使用可能产生静电的材料，如塑料制品、合成纤维衣物等，以防止误测。

2. 避免在带电电路中测量

直接在工作电路中测试二极管可能导致误判，建议先拆下二极管进行单独测量，以获得准确结果。

3. 检测时注意接触良好

测试引线接触不良会导致读数异常，因此在测量时应确保探针与二极管引脚之间的接触稳定。

4. 考虑二极管的电容效应

ESD保护二极管自带寄生电容，可能对高频电路的信号完整性产生影响。在高频环境下测试时，建议使用专业仪器进行精准测量。

总结

ESD保护二极管的测量和极性判断是电子维修和电路设计中重要的技能。通过合理使用数字万用表，结合外观标识、电路板丝印和数据手册信息，可以准确测量二极管的工作状态，并正确判断其极性。掌握这些技巧，不仅能有效检测ESD保护二极管的好坏，还能在电路设计和维修过程中提供可靠的技术支持，确保电子设备的稳定性和可靠性。
