光敏电阻与光敏二极管是两种常见的光电传感器，在自动控制、光电探测、光通信等领域有着广泛的应用。尽管它们都对光照变化做出响应，但在工作原理、结构、灵敏度、响应速度和应用场景等方面存在显著差异。

一、光敏电阻的工作原理

光敏电阻是一种光敏电阻元件，其阻值会随光照强度的变化而发生改变。通常，它由硫化镉（CdS）、硒化锌（ZnSe）等半导体材料制成。这些材料在受到光照时会释放电子，改变电导率，使电阻值随光线强弱发生动态调整。

当光线照射到光敏电阻时，光子的能量会激发半导体中的价电子，使其跃迁至导带，形成更多自由电子和空穴对，进而提升材料的导电能力，使电阻值下降。

在黑暗环境下，自由载流子数量少，电导率低，电阻值较大；而在强光照射下，载流子增多，电导率提升，电阻值明显降低。因此，光敏电阻的阻值与光照强度呈负相关关系，能够精准检测光线变化，被广泛用于光照度感应与控制系统中。

二、光敏二极管的工作原理

光敏二极管是一种利用光电效应工作的半导体器件，核心部分是一个PN结。在暗环境下，它处于反向偏置状态，仅有微弱的暗电流流动。当光照射到PN结时，光子的能量激发电子，使其跃迁至导带，形成电子-空穴对。这些载流子在内建电场作用下分离，从而产生光电流。

由于光敏二极管的响应速度极快，可以在纳秒级完成光信号转换，因此广泛应用于高速光电探测、光通信和激光测距等精密领域。

三、结构对比

- 光敏电阻的结构相对简单，主要由一层半导体材料（如硫化镉）制成，通常呈薄膜或颗粒状。其两端连接电极，用于导出信号，而透明涂层可增强光响应能力。

- 光敏二极管的结构类似于普通二极管，但光敏区域较大，并采用优化的半导体材料与扩散工艺，以提高光电转换效率。它通常需要反向偏置工作，以增强光生载流子的收集能力，提高检测灵敏度。

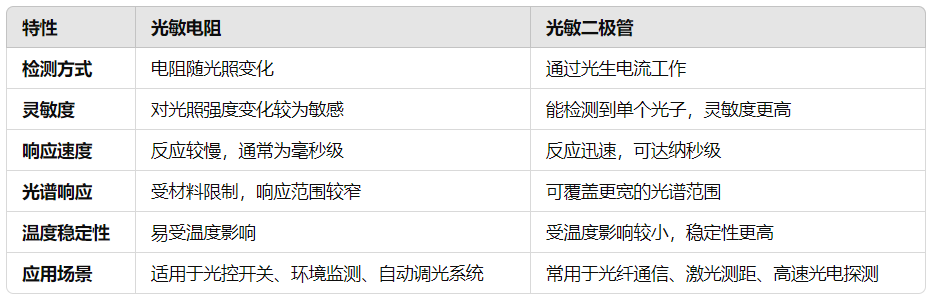

四、性能对比

五、典型应用

1. 光敏电阻的应用

- 智能照明控制：光敏电阻常用于自动调光系统，如路灯、电子显示屏、智能家居照明，根据环境光线强度自动调节亮度，节能高效。

- 环境光监测：广泛用于光照度检测设备，可测量自然光强度、农业种植光照、摄影曝光调节，确保光照条件适宜。

- 光敏开关与感应系统：在自动化控制领域，光敏电阻可作为光控开关、安防报警装置、红外感应门的光感检测元件，实现自动触发功能，提高智能化水平。

2. 光敏二极管的应用

- 光通信系统：光敏二极管广泛应用于光纤通信，用于高速光信号的接收和转换。

- 激光测距与检测：在激光雷达、光电编码器等设备中，光敏二极管可用于高精度信号接收。

- 光电耦合器：光敏二极管用于光电隔离器件，确保电信号安全传输，防止干扰。

六、如何选择合适的光电传感器？

如果你的应用主要涉及光照强度检测，如智能照明、环境监测、光控电路等，光敏电阻是一个经济且高效的选择。它结构简单、成本低廉，适用于光线缓慢变化的场合。然而，由于其响应速度较慢，不适用于需要快速光信号处理的应用。

而如果你的需求涉及高速光信号检测，如光纤通信、激光测距、光电探测等，光敏二极管无疑是更优的选择。它具有更高的灵敏度和更快的响应速度，可以精准捕捉瞬时光信号，在精密测量与高速信号处理领域表现出色。

结论

光敏电阻和光敏二极管各有千秋，选择哪种传感器取决于应用需求。如果是简单的光强检测，光敏电阻更具性价比；而在高速光电探测或信号转换应用中，光敏二极管则具有明显优势。在设计光电系统时，理解这两种传感器的特性，合理选择，才能实现最佳效果。
