在现代电子设计中，静电放电（ESD）可能对敏感电路造成严重损害，因此在PCB设计阶段选择合适的ESD保护二极管至关重要。合理的器件选型不仅能够增强电路的可靠性，还能避免因静电冲击导致的芯片损坏和系统故障。那么，如何正确选择ESD保护二极管型号？

一、电气特性参数解析

在选购ESD保护二极管时，以下关键电气参数是需要重点考量的指标：

1. 反向击穿电压（VBR）

反向击穿电压是指ESD保护二极管在承受一定电流时发生击穿的电压值。一般来说，该值应高于被保护电路的最高工作电压，以防止二极管在正常工作时导通，影响信号传输。例如，对于3.3V的通信接口，VBR应略高于3.3V，以确保其不会在正常工作状态下误动作。

2. 工作峰值反向电压（VRWM）

VRWM是ESD保护二极管长期可承受的最大反向电压，该值应至少等于或高于被保护信号线的最高工作电压。例如，如果USB 3.0接口的最大工作电压为5V，那么所选ESD二极管的VRWM应该不小于5V，以防止二极管在正常情况下导通。

3. 钳位电压（VC）

当发生静电放电时，ESD保护二极管会迅速导通，将过高的电压限制在安全范围内，以防止被保护芯片遭受损害。VC值越低，表示其抑制浪涌电压的能力越强，有助于降低瞬态电压冲击。因此，在选型时，应确保VC低于芯片的最高耐受电压，以增强防护效果并避免电路受损。

4. 动态电阻（RDYN）

动态电阻决定了二极管在浪涌电流下的压降变化情况。较低的动态电阻意味着ESD二极管在承受相同ESD冲击时产生的电压更低，能够更有效地分流静电电流，从而增强保护效果。例如，在IEC 61000-4-2 8kV人体模型测试下，低动态电阻的ESD二极管往往能提供更优的钳位能力。

5. 结电容（CT）

对于高速信号传输接口（如HDMI、USB 3.1、PCIe等），结电容是一个关键因素。过高的结电容会影响信号完整性，导致数据传输速率下降或信号畸变。因此，在高速应用中，应优先选择低结电容（如<0.5pF）的ESD保护二极管，以减少对信号质量的影响。

二、应用需求分析

选择ESD保护二极管时，除了电气特性参数，还需要根据具体应用场景进行综合考虑：

1. 保护目标

不同的电子设备或接口对ESD防护要求不同。例如，USB、HDMI等高速接口需要低结电容的ESD二极管，而GPIO、按键等低速信号则可选用普通ESD二极管。在给不同类型的电子元件提供保护时，应根据其工作电压、速率和ESD敏感度进行匹配。

2. 工作环境

ESD的影响因环境而异，如高温、潮湿、强电磁干扰环境等可能会影响ESD保护二极管的稳定性。因此，在极端环境中使用时，建议选择高可靠性、宽温度范围（如-40℃至+125℃）的ESD二极管，以确保长期稳定运行。

3. 封装形式

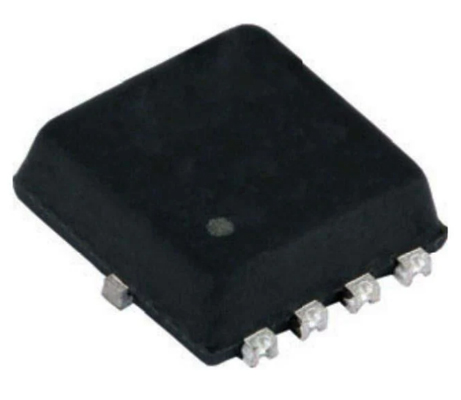

ESD保护二极管的封装形式直接影响其布局和PCB设计。常见封装形式包括SOT-23、SOD-523、DFN、SOT-553等。对于空间受限的应用，如智能手机、可穿戴设备，优先选择小型化封装的ESD二极管，以优化PCB设计空间。

三、如何筛选合适的ESD保护二极管型号

市场上的ESD保护二极管种类繁多，如何高效筛选最适合的型号？以下步骤可作为选型指南：

1. 参考产品规格书

不同厂商的ESD二极管可能在性能上存在细微差别，因此，在选型前需仔细查阅产品规格书，关注核心参数（如VBR、VC、CT等）。

2. 实际测试验证

实验室测试能有效评估ESD保护器件的真实防护能力。例如，使用IEC 61000-4-2标准进行静电放电实验，模拟实际使用环境，验证二极管的钳位能力和响应速度。

3. 供应链与品牌选择

为了确保长期供货和产品质量，建议选择知名品牌的ESD保护二极管，如Nexperia、Littelfuse、ON Semiconductor、STMicroelectronics等。这些厂商提供的ESD二极管通常具有较好的稳定性，并符合国际标准。

总结

选择合适的ESD保护二极管型号需要综合考虑电气特性、应用需求、封装形式以及供应链稳定性等多个因素。对于高速信号，应重点关注低结电容，而对于高静电敏感场合，应选择低钳位电压、低动态电阻的型号。此外，结合规格书和实验测试，可以更精准地筛选出符合实际需求的ESD保护方案。通过科学选型，可以有效提升电子产品的抗静电能力，增强系统的稳定性和可靠性。
