在电子电路设计中，MOS管（场效应晶体管）广泛应用于电源管理、功率转换和信号控制等领域。合理选型不仅能提升电路性能，还可增强系统的稳定性和效率。然而，MOS管参数众多，不同应用场景对其电气特性、散热能力和开关速度等方面有不同要求，因此在选型时需综合考虑各种因素，以确保器件与电路需求匹配。

1. 选择合适的沟道类型

MOS管根据沟道类型可分为NMOS和PMOS两类，它们在应用上存在明显的区别：

- NMOS：当栅极电压高于源极电压（Vgs > Vth）时导通，适用于低压侧开关和高效功率转换电路，具有较低的导通电阻和较高的开关速度。

- PMOS：当栅极电压低于源极电压（Vgs < Vth）时导通，通常用于高压侧开关电路，驱动电路较简单，但导通电阻通常较高。

在大多数开关电路中，NMOS由于其更低的导通损耗和更快的开关速度，更受工程师青睐。但在某些高压侧应用（如高边驱动）中，PMOS仍然具有不可替代的作用。

2. 选择合适的工作电压（Vds）

MOS管的"漏-源极耐压（Vds）"决定了其能承受的最高电压。在选型时，Vds 应高于电路的最大工作电压，并预留一定裕量，以防止电压波动导致器件损坏。例如，在 12V 系统 中，建议选用 20V 及以上 的 MOS管，以确保安全运行。

此外，温度变化会影响MOS管的耐压性能，高温环境下耐压能力可能下降。因此，在恶劣环境或高温应用中，需适当提高Vds，以增强器件的稳定性和可靠性。

3. 计算额定电流（Id）

MOS管的"漏极电流（Id）"决定了其能承载的最大电流，在选型时需结合实际应用环境。以下几点需要重点关注：

- 额定电流需大于实际负载电流，否则可能因过热导致性能下降或损坏。

- 导通电阻（Rds(on)）对功耗有直接影响，较高的 Rds(on) 会增加损耗，进而影响MOS管的工作温度。

- 电路工作模式不同，电流需求也不同，需综合考虑连续电流与脉冲电流的承载能力。

通常，为保证MOS管长时间稳定运行，建议选用额定电流高于负载电流约30% 的器件，以减少过载风险并提高可靠性。

4. 关注导通电阻（Rds(on)）

Rds(on) 代表MOS管导通时的阻抗，直接影响MOS管的功耗和热量损耗。Rds(on) 越低，导通损耗越小，MOS管的效率越高。选择时，应综合考虑以下因素：

- Rds(on) 会随 栅极驱动电压（Vgs） 变化，Vgs 越高，Rds(on) 通常越小。

- 高Rds(on) 的MOS管在大电流应用中容易发热，影响电路稳定性。

例如，在低压大电流应用（如电机驱动）中，Rds(on) 的影响尤为关键，应尽量选择低 Rds(on) 的MOS管。

5. 考虑开关速度

MOS管的开关速度由栅极电荷（Qg） 和 栅极驱动电压（Vgs） 共同决定，影响开关损耗和效率。

- 高速开关电路（如高频DC-DC转换器）应选择低栅极电荷（Qg） 的MOS管，以减少开关损耗。

- 低频或开关次数较少的应用（如继电器替代电路）对开关速度要求不高，可选择Qg较大的MOS管。

如果应用在高频电源管理或射频电路中，建议选用超低Qg 的MOS管，以减少开关损耗，提高系统效率。

6. 确定封装类型

MOS管封装影响散热能力和安装方式，常见的封装类型有：

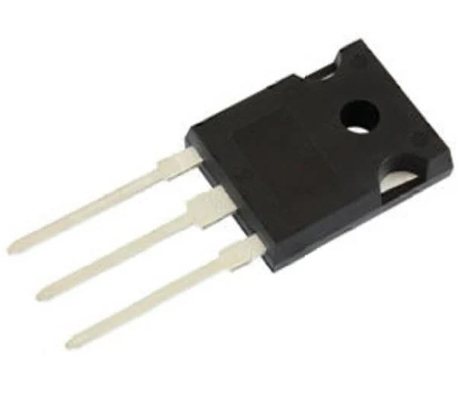

- TO-220、TO-247（适用于大功率场景，散热性能好）

- DPAK、D2PAK（适用于中等功率应用）

- SOT-23、DFN、QFN（适用于小功率、便携式设备）

在高功率应用中，选型时需关注MOS管的热阻（RθJA 或 RθJC），以确保MOS管不会因过热而影响性能。

7. 评估散热需求

MOS管的温度受环境温度、功耗和散热条件的影响，若散热不良，会导致性能下降甚至损坏。因此，需要计算其结温（Tj）：

Tj = Ta + (RθJA × P)

其中：

- Tj 为MOS管结温，需低于其额定上限（通常为 125°C~175°C）；

- Ta 为环境温度；

- RθJA 代表热阻，数值越低散热性能越好；

- P = I² × Rds(on)，表示MOS管的功耗损失。

为了保持稳定运行，应确保MOS管不会因过热而超出其耐受范围。如有必要，可增加散热片、风冷或更低Rds(on)的MOS管，以优化散热效果并提高可靠性。

8. 结合成本因素

在实际应用中，MOS管的选型还需要考虑成本与供应链情况。例如：

- 高性能低Rds(on) 的MOS管价格较高，应根据实际需求权衡性能与价格。

- 量产时，尽量选择通用型号，以降低采购难度和成本。

结论

MOS管的选型涉及多个关键参数，包括沟道类型、耐压、电流能力、导通电阻、开关速度、封装及散热等。合理匹配这些参数，可以确保MOS管在电路中稳定、高效运行。在选型时，建议充分考虑应用环境、功耗需求及经济成本，确保选出的MOS管既能满足性能要求，又具有良好的长期可靠性。
