晶闸管（SCR，Silicon Controlled Rectifier）在电力电子领域中被广泛应用，主要用于整流、调功及开关控制等场合。根据其关断特性的不同，晶闸管可分为普通晶闸管（SCR）和快速晶闸管（Fast SCR）。关断时间是衡量晶闸管性能的重要指标之一，它决定了器件能否在高频应用场景中稳定运行。

一、关断时间的基本概念

关断时间指的是晶闸管从导通状态完全恢复到阻断状态所需的时间。在此过程中，晶闸管内部载流子需要重新复合并消散，直到无法再维持导通状态。较短的关断时间意味着器件可以在更高的频率下工作，因此对于高频应用来说，这是一个至关重要的参数。

二、普通晶闸管的关断时间特性

普通晶闸管的关断时间较长，通常在几微秒（µs）到几十微秒之间，具体取决于器件的设计和工作环境。其关断过程主要受以下几个因素影响：

1. 载流子存储效应

在普通晶闸管导通时，大量的载流子被注入到基区。当关断信号施加后，这些载流子需要一段时间才能复合或扩散出去，导致关断时间较长。

2. 电流下降速率

普通晶闸管的电流下降速率较低，因为它依赖于外部电路的自然电流衰减。如果下降速率过快，可能会导致器件无法完全关断，甚至产生反向恢复电流，影响电路的稳定性。

3. 应用领域

由于关断时间较长，普通晶闸管通常被应用于低频、大功率控制场合，如整流电路、交流调压器、电机控制及电力调节等领域。

三、快速晶闸管的关断时间特性

快速晶闸管专门针对高频应用进行了优化，使其关断时间大幅缩短，一般可低至几百纳秒（ns）到几微秒（µs）。这种性能上的提升主要得益于以下设计优化：

1. 特殊掺杂工艺

快速晶闸管在制造过程中采用了优化的掺杂工艺，使载流子寿命更短，从而减少了存储效应，提高了关断速度。

2. 低电荷存储设计

该类型晶闸管通常具有更薄的基区，使得少子存储量减少，从而加快了载流子复合速率，提高了关断能力。

3. 更快的电流下降能力

快速晶闸管可以承受更高的di/dt（电流变化率），这意味着它在短时间内能够快速关断，而不会出现明显的反向恢复电流问题。

4. 适用于高频开关应用

由于其快速关断能力，快速晶闸管广泛应用于需要高频切换的电力电子设备，如开关电源、UPS系统、逆变器等。

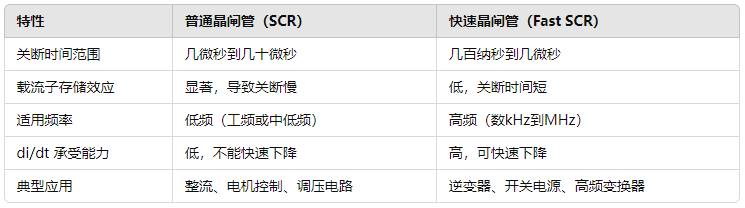

四、普通晶闸管与快速晶闸管的关断时间对比

五、影响关断时间的其他因素

除了晶闸管自身的结构和材料因素外，外部电路的配置和工作环境也会影响关断时间。例如：

- 辅助关断电路：在某些应用中，可以引入RC缓冲电路或额外的反向偏置电压，帮助普通晶闸管更快关断。

- 工作温度：高温会影响载流子的复合速率，从而延长关断时间，因此散热设计至关重要。

- 电流幅值：高电流工作状态下，普通晶闸管的关断时间往往更长，而快速晶闸管的影响相对较小。

结论

普通晶闸管与快速晶闸管在关断时间上的差异使得它们适用于不同的应用场景。普通晶闸管因其较长的关断时间，适用于低频大功率应用，如电机控制、电网整流等。而快速晶闸管由于其更短的关断时间和更高的电流变化承受能力，广泛用于高频应用，如开关电源和逆变器等。选择合适的晶闸管，需要根据实际应用的频率要求、功率水平及成本因素综合考虑。
