在电子电路设计中，MOSFET因具备高速开关能力和低功耗特性，被广泛应用于各类电路。NMOS（N型MOS管）与PMOS（P型MOS管）是最常见的两种类型，它们的工作原理不同，控制方式和电流流向各异，因此理解其导通条件对电路设计至关重要。

一、NMOS与PMOS的基本结构

NMOS与PMOS的结构类似，都由三大部分组成：栅极（Gate）、源极（Source）和漏极（Drain）。两者的主要区别在于半导体材料的掺杂类型不同，导致其导通条件和电流流动方向相反。

- NMOS 采用的是N型半导体，在P型衬底上形成。它的沟道由电子（负载子）传导。

- PMOS 采用P型半导体，在N型衬底上形成。它的沟道由空穴（正载子）传导。

二、NMOS的电流方向与导通条件

1. NMOS的导通条件

NMOS晶体管的主要特性是当栅极电压高于源极电压一定值时，它会导通。这个电压差被称为阈值电压（Vth），通常为0.7V至2V（低压NMOS）或4V至10V（功率NMOS）。当Vgs（栅极-源极电压）大于Vth时，沟道中的电子被吸引到栅极下方，形成导电通路，使电流可以从漏极流向源极。

2. NMOS的电流流向

- 主电流方向：D（漏极）→ S（源极）

- 电压关系：G > S（Vgs > Vth）

- 适用场景：通常用于低端驱动（Low-side drive），即源极接地，栅极施加正电压以开启MOS管。

由于NMOS在开启时，电子是主要的载流子，电子的迁移率比空穴高，因此NMOS通常具有更低的导通电阻（Rds(on)），这使其成为高速开关电路中的首选。

三、PMOS的电流方向与导通条件

1. PMOS的导通条件

PMOS的工作原理与NMOS相反，它在栅极电压低于源极电压一定值时导通。PMOS的阈值电压通常在-0.7V至-2V（低压PMOS）或-5V至-10V（功率PMOS）。当Vgs（栅极-源极电压）小于阈值电压时，空穴被吸引到沟道中，形成导电路径，使电流从源极流向漏极。

2. PMOS的电流流向

- 主电流方向：S（源极）→ D（漏极）

- 电压关系：G < S（Vgs < Vth）

- 适用场景：通常用于高端驱动（High-side drive），即源极接VCC，栅极施加低电压（接地或低于VCC）以开启MOS管。

由于PMOS的载流子是空穴，而空穴的迁移率比电子低，因此PMOS的导通电阻较高，导致其功耗通常高于NMOS。在高端驱动中，虽然PMOS可以直接通过上拉电源进行控制，但因其效率较低，在大多数高端驱动应用中，会采用N沟道MOSFET加驱动电路的方式来取代PMOS。

四、NMOS与PMOS的应用场景对比

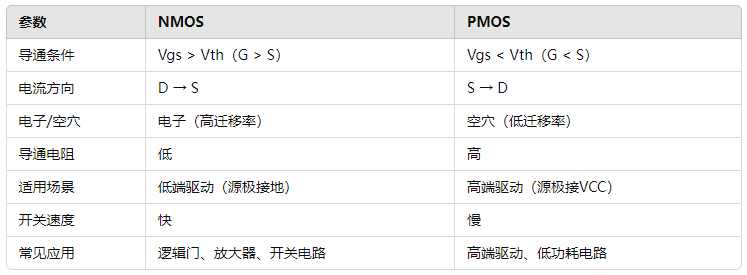

在实际电路设计中，NMOS与PMOS常被结合使用，尤其是在CMOS（互补金属氧化物半导体）技术中，它们的互补特性可有效降低功耗，提高电路效率。CMOS广泛应用于数字电路，如逻辑门、电源管理电路等。下面对NMOS和PMOS的典型应用进行对比分析：

五、NMOS与PMOS在开关电路中的作用

- 开关电源管理：NMOS通常用于低端开关控制，而PMOS用于高端开关，但更多情况下，采用NMOS+驱动电路的方式替代PMOS。

- 数字电路：CMOS电路广泛应用于微控制器、存储器和计算机芯片中，通过NMOS和PMOS的互补特性，实现低功耗、高速运算。

- 放大器：MOSFET不仅可以作为开关器件，还可用于模拟电路中，构建放大器，实现信号的放大与滤波。

总结

NMOS和PMOS是MOSFET的两种基本类型，它们的电流流向和导通条件正好相反。在设计电路时，选择NMOS还是PMOS取决于具体的应用需求。NMOS具有较低的导通电阻和较快的开关速度，因此常用于低端驱动和高速开关电路。PMOS则适用于高端驱动和低功耗电路，但由于导通电阻较大，使用相对较少。在实际应用中，合理地结合NMOS与PMOS，能够构建高效的电子电路，提高系统性能和功耗效率。
