稳压器在电子设备中起着关键作用，其主要任务是提供稳定的直流电压，以满足各种电子元件的正常工作需求。在电源设计中，稳压器主要分为线性稳压器和开关稳压器，两者在工作原理、性能、能效以及适用场景方面均存在较大差异。

一、线性稳压器：原理与特点

线性稳压器是一种通过调节输入与输出之间的电压差来实现稳压的装置，其核心元件通常是一个可变电阻（如功率晶体管）。当输入电压高于目标输出电压时，线性稳压器会将多余的电压转换为热量耗散，以确保输出电压保持稳定。

1. 主要特点：

- 低噪声：由于没有高频开关动作，线性稳压器不会产生电磁干扰（EMI）或开关噪声，特别适用于对噪声敏感的应用，如音频设备、射频电路和精密测量仪器。

- 结构简单：设计相对直观，通常只需要少量元器件，如电阻、电容和功率晶体管，因此具有较低的设计和制造成本。

- 稳压性能优越：线性稳压器具备出色的电压调节能力，能有效减少输出波动，确保电压稳定，非常适用于对电源精度要求严格的应用场景。

- 散热挑战较大：由于线性稳压器会将输入与输出电压差转换为热能，能量损耗较高，在高功率应用中可能需要额外的散热片或风扇来帮助散热。

2. 适用场景：

- 低功率电子设备：例如微控制器供电、低功率传感器等。

- 高精度模拟电路：如数据采集系统、医疗电子设备等，这些设备要求极低的噪声和纹波。

- 音频和射频应用：如高保真音响设备、无线通信电路，这类应用对电磁干扰（EMI）极为敏感。

二、开关稳压器：原理与特点

开关稳压器通过高频开关电路工作，它利用电感和电容来存储和传输能量，使得电能以脉冲的形式输送到负载。典型的开关稳压器包括降压（Buck）、升压（Boost）、降压-升压（Buck-Boost）以及隔离型拓扑结构，如反激式（Flyback）和正激式（Forward）转换器。

1. 主要特点：

- 高效率：由于开关稳压器不直接将输入电压转换为热量，而是通过储能元件传递能量，通常可达到80%-95%的转换效率，特别适用于高功率应用。

- 适用于宽输入电压范围：开关稳压器可以接受大范围的输入电压，并提供稳定的输出，因此适合电池供电设备、汽车电子等应用。

- 能提供多种输出电压：某些拓扑结构可实现升压、降压甚至反向电压输出，提高了应用的灵活性。

- 电磁干扰（EMI）较大：由于开关器件的高频切换，会产生一定的电磁干扰，设计时需要注意PCB布局、屏蔽及滤波处理，以减少干扰对其他电子元件的影响。

2. 适用场景：

- 高功率转换需求：如服务器电源、工业自动化设备、LED驱动器等。

- 电池供电设备：如笔记本电脑、智能手机、电动汽车等，开关稳压器的高效率有助于延长电池续航时间。

- 嵌入式系统与物联网（IoT）设备：某些嵌入式应用需要多个不同的电压轨，开关稳压器可以有效地提供多种电压输出。

- 汽车电子：汽车电子系统通常需要能适应较宽的输入电压范围，开关稳压器可以提供更稳定的供电方案。

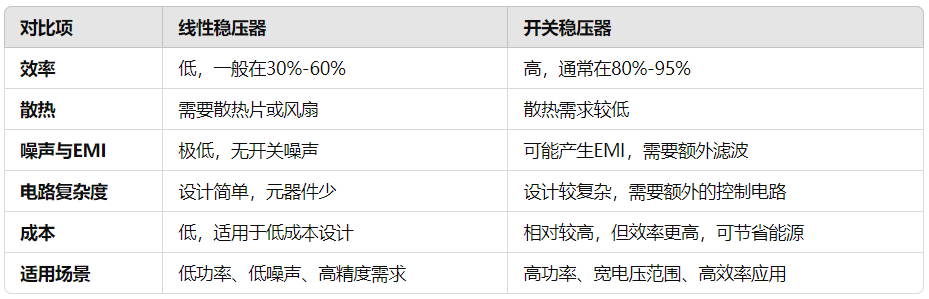

三、线性稳压器与开关稳压器的对比总结

四、如何选择合适的稳压器？

在选择稳压器时，需要综合考虑以下几个关键因素：

1. 功耗与效率：如果设备对功耗敏感，如电池供电系统，则优先考虑开关稳压器；如果功耗影响不大，且要求低噪声，则线性稳压器更适合。

2. 散热要求：高功率应用中，线性稳压器可能需要额外的散热措施，而开关稳压器因效率更高，通常可以避免额外散热需求。

3. 成本与设计复杂度：线性稳压器成本低，适用于简单电源方案，而开关稳压器更复杂，但适合对电源效率要求较高的设备。

4. 电磁干扰（EMI）：如果应用环境对电磁干扰敏感（如音频、射频设备），则尽量避免开关稳压器，或者在设计时增加滤波和屏蔽措施。

5. 输入电压范围：如果输入电压波动较大，如汽车电子、太阳能供电系统等，开关稳压器能更好地适应宽范围输入电压。

结论

线性稳压器和开关稳压器各有优势，具体应用取决于功率需求、噪声敏感度、效率要求和成本预算。在低功率、低噪声和高精度需求的场景下，线性稳压器仍然是理想选择。而在高功率、宽电压范围以及高能效要求的应用中，开关稳压器更具优势。合理选择稳压器不仅能提升设备的性能，还能优化整体能效，为电子设备提供更可靠的电源解决方案。
