在开关电源中，场效应管（特别是MOSFET）是绝对的核心执行器件，其作用可以比作电路的“高速电子开关”和“高效率阀门”。它通过极高频率的通断控制，实现了电能的高效转换、稳压和隔离。

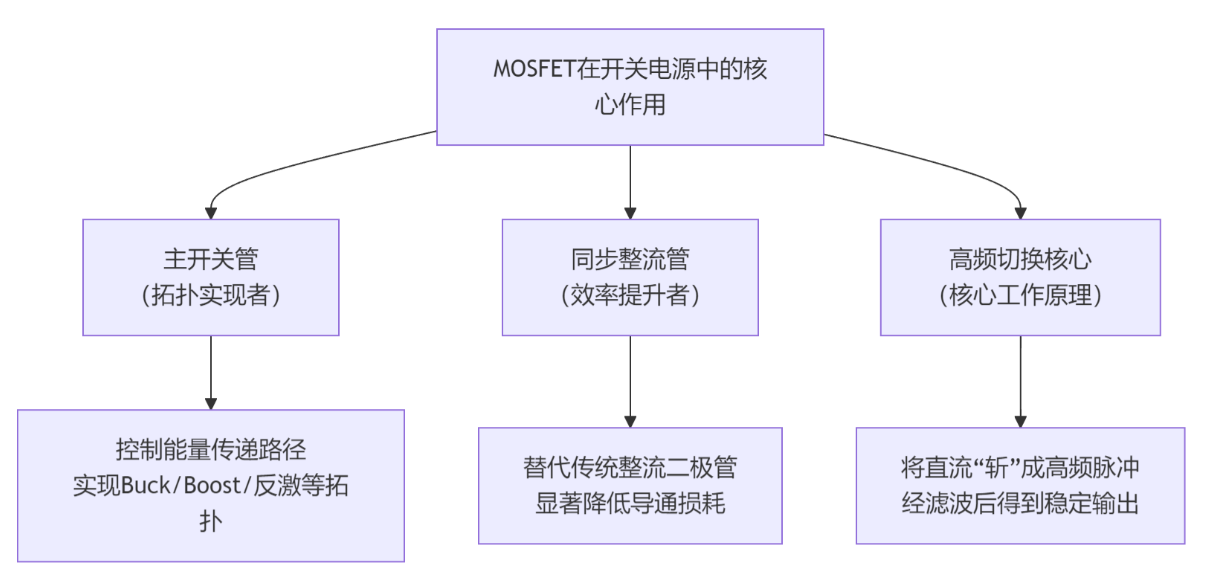

下图直观地展示了MOSFET在开关电源中扮演的四个核心角色及其工作原理：

以下对这四个核心作用进行详细阐述。

四大核心作用详解

1. 作为高频开关（核心工作原理）

这是MOSFET在开关电源中的最基本、最重要的角色。

工作过程：MOSFET在控制芯片（PWM控制器）的驱动下，以几十kHz到数MHz的频率 高速导通和关断。

核心价值：将输入的直流电压“斩”成一系列高频脉冲方波。这个高频脉冲波再经过LC滤波电路，就能平滑地转换成我们所需的、不同电压和电流等级的直流输出。频率越高，所需的电感和电容体积就可以做得越小，这正是开关电源能实现“小体积、大功率”的关键。

2. 作为同步整流管（效率提升的关键）

在现代高效率开关电源（如电脑主板CPU供电、服务器电源）中，MOSFET承担了另一项革命性任务。

传统问题：在传统电路中，输出侧的整流工作由肖特基二极管完成。二极管导通时有约0.3-0.6V的正向压降，在大电流下会产生可观损耗（损耗 = 电流 × 压降）。

MOSFET解决方案：用一颗导通电阻极低 的MOSFET替代这个二极管。在需要导通的时刻精准地将其打开，由于其导通电阻可低至几毫欧，其导通压降（损耗 = 电流² × 电阻）远低于二极管，从而将整机效率提升3%-8%。这是实现白金、钛金级高效率电源的关键技术。

3. 实现拓扑结构（电能形态的塑造者）

MOSFET的接入位置和方式，直接决定了开关电源的拓扑结构，从而实现降压、升压、升降压、隔离等多种功能。

Buck（降压）电路：MOSFET作为上管或下管，配合电感和二极管/同步整流管，将输入电压降至一个更低的稳定输出电压。这是最常见的应用（如12V转5V）。

Boost（升压）电路：MOSFET的开关控制电感储能和释放，将输入电压提升至更高输出（如5V升12V）。

反激/正激拓扑：在隔离式电源中，MOSFET作为原边主开关，通过变压器将能量传递到副边，同时实现电压转换和电气隔离（如手机充电器）。

4. 实现高频切换（小型化的基础）

如第一点所述，MOSFET的高开关频率能力，是开关电源小型化的物理基础。高频意味着：

变压器和滤波电感所需的磁芯体积可以大大减小。

滤波所需的电容容量也可以减小。

最终使得整个电源的体积、重量显著下降，功率密度提升。

为何是MOSFET，而不是三极管？

在开关电源领域，MOSFET已几乎完全取代了双极型晶体管，因为它拥有无可比拟的优势：

电压驱动，驱动简单：栅极几乎不消耗静态电流，驱动功耗极低，驱动电路简单。

开关速度极快：无少数载流子存储效应，可实现纳秒级的开关速度，轻松应对数百kHz甚至MHz的开关频率。

导通损耗低：现代功率MOSFET的导通电阻可做到毫欧级，在通过大电流时，其导通压降和损耗远低于BJT的饱和压降。

热稳定性好：导通电阻具有正温度系数，电流增大导致温度升高时，电阻也会增大，从而限制电流，不易发生热失控，多个管子并联时能自动均流。

设计中的关键挑战

要发挥MOSFET的这些作用，设计时必须攻克以下挑战：

驱动设计是灵魂：必须提供足够电压、足够电流的驱动信号，让MOSFET快速通过线性区，以减少开关损耗。栅极电阻的取值是平衡开关速度、损耗和电磁干扰的关键。

损耗是敌人：MOSFET的损耗主要包括导通损耗 和开关损耗。在高频下，开关损耗往往成为主导。需要根据频率、电压、电流精心计算和选型，并配备有效的散热措施。

寄生参数的影响：MOSFET的寄生电容（Ciss， Coss， Crss）和封装电感会严重影响其高频开关性能，可能引起振荡、电压尖峰和EMI问题。PCB布局和缓冲电路设计至关重要。

总结来说，在开关电源中，MOSFET扮演着“高效执行者”的角色。它通过高速、精准的开关动作，塑造电能形态，提升转换效率，并最终实现了现代电源“高效、小巧、可靠”的核心目标。
