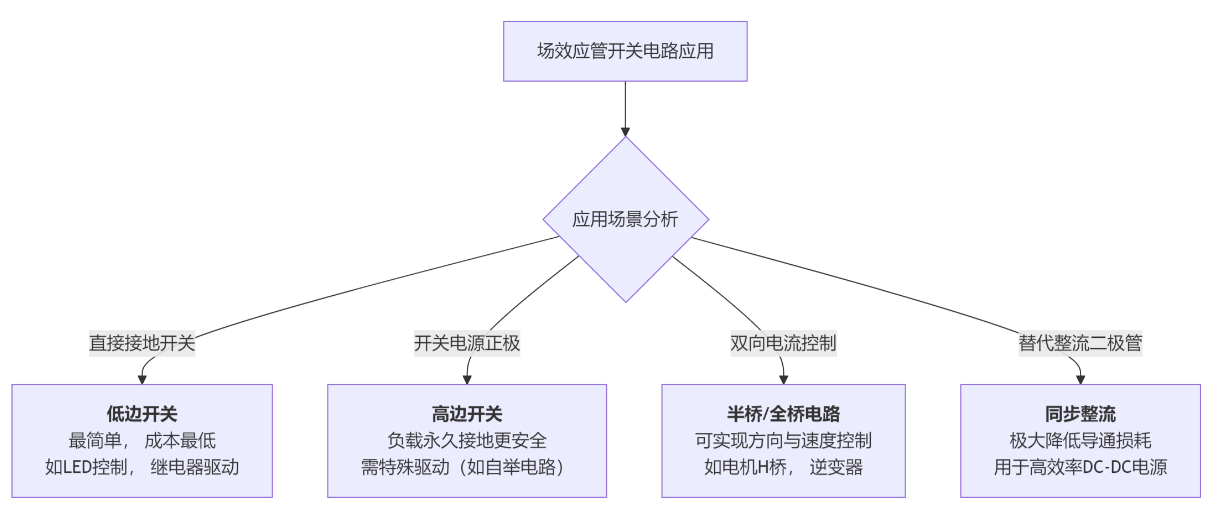

场效应管（尤其是MOSFET）作为近乎理想的电压控制型开关，在现代电子电路中应用极其广泛。其开关应用的核心优势在于驱动简单、速度快、损耗低。下图直观地展示了四种最核心、最常见的开关电路应用及其核心原理和选择逻辑：

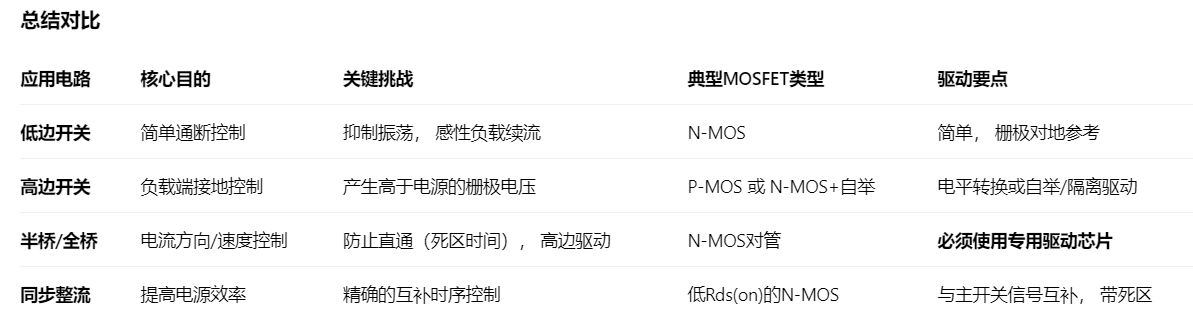

以下将对这四类电路进行详细解析。

一、低边开关电路

这是最简单的开关应用，MOSFET的源极直接接地，负载接在电源和漏极之间。

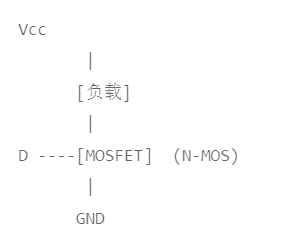

电路结构：

工作与选型：

导通：栅极施加高于阈值电压（如5V或12V）的正电压，MOSFET导通，负载两端获得电压（Vload ≈ Vcc）。

关断：栅极电压为0V，MOSFET关断，负载断电。

优点：电路极其简单，驱动容易（栅极对地电压参考固定）。

缺点：负载“热端”不接地，若负载是电机等外壳接地的设备，可能不安全或不方便。

MOSFET选型：优先选择N沟道增强型MOSFET，因其导通电阻（Rds(on)）更低，成本更优。关键参数：Vds > Vcc（需留余量），Id > 负载电流。

关键设计点：

必须在栅极串联一个小电阻（如10-100Ω），以抑制寄生振荡。

在栅源极之间并联一个较大电阻（如10kΩ），确保在驱动信号悬空时MOSFET可靠关断。

驱动感性负载（如继电器、电机）时，必须在负载两端反向并联续流二极管，以吸收关断时产生的感应电动势，保护MOSFET。

布局：驱动回路（驱动芯片输出 → 栅极电阻 → 栅极 → 源极 → 驱动芯片地）面积要尽可能小，以减小寄生电感。

二、高边开关电路

MOSFET位于电源正极和负载之间，负载另一端永久接地。这种接法更安全，但驱动稍复杂。

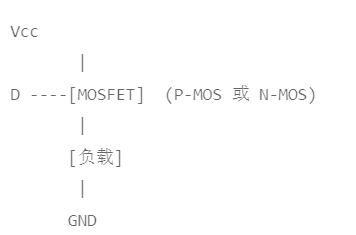

电路结构：

方案选择与设计：

方案A：使用P-MOSFET

导通：栅极施加一个低于源极电压（Vcc）的电压，通常为0V或负压。

关断：栅极电压拉高到接近Vcc。

优点：驱动相对简单，只需一个电平转换（将控制信号反相）。

缺点：同等规格下，P-MOS的Rds(on)通常比N-MOS大，成本也更高。

方案B：使用N-MOSFET + 自举电路

这是最主流的高性能方案。

核心挑战：导通时，源极电压接近Vcc，要使栅极电压高于源极（Vgs > Vth），就需要一个比Vcc还高的驱动电压。

解决方案：使用专用高边驱动芯片或自举电路。自举电路利用一个电容（自举电容）和二极管，在MOSFET关断期间为该电容充电，在需要导通时用这个电容上的电压来抬升栅极电位。

优点：可以利用性能更好、成本更低的N-MOSFET。

缺点：电路稍复杂，且在占空比100%或极低占空比时，自举电容可能无法正常充电。

关键设计点：

使用P-MOS时，注意其Vgs的最大允许负压，防止栅极击穿。

使用N-MOS自举方案时，自举电容和二极管的选择至关重要。电容值需保证在最长导通时间内，其电压下降不超过允许值；二极管需选择快速恢复型。

三、半桥/全桥（H桥）电路

使用两个或四个MOSFET组成桥式结构，用于控制电流的方向，是实现直流电机正反转和逆变的核心拓扑。

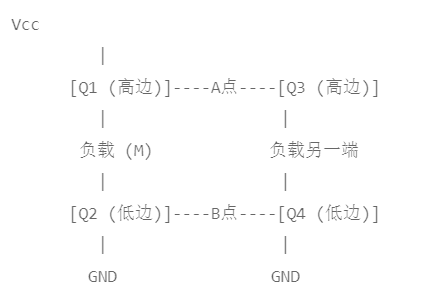

经典H桥结构（以两个半桥驱动一个负载为例）：

工作模式：

正转：导通Q1和Q4，电流路径：Vcc → Q1 → A点 → 电机(M) → B点 → Q4 → GND。

反转：导通Q2和Q3，电流路径：Vcc → Q3 → B点 → 电机(M) → A点 → Q2 → GND。

刹车/停止：导通Q1和Q2（或Q3和Q4），将电机两端短路，产生制动力矩。

核心挑战与设计要点：

死区时间：在控制信号切换过程中，必须确保同一支路（如上管的Q1和下管的Q2）绝不会同时导通，否则会导致电源直通短路，瞬间烧毁MOSFET。因此，必须在控制信号中加入一段两个管子都关断的死区时间。这通常由专用电机驱动芯片（如DRV8833、TB6612）或MCU的PWM高级定时器模块硬件实现。

高边驱动：上管（Q1， Q3）都是高边开关，必须使用前述的高边驱动技术（P-MOS或N-MOS+自举/隔离驱动）。

专用驱动芯片：强烈建议使用集成半桥/全桥驱动芯片（如IR2104、IRS21844）。这类芯片集成了高低边驱动、死区时间控制、欠压锁定等功能，极大简化了设计并提高了可靠性。

四、同步整流电路

在DC-DC开关电源（尤其是Buck、Boost等非隔离拓扑）中，用导通电阻极低的MOSFET替代传统的肖特基整流二极管，可以大幅降低导通压降引起的损耗，将效率提升数个百分点。

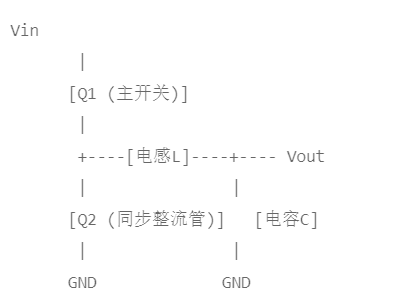

以同步Buck电路为例：

工作原理：

传统Buck电路：Q1导通时，电流经Q1、L向输出供电；Q1关断时，电感电流通过续流二极管D继续流动。

同步Buck电路：用N-MOSFET Q2 替代续流二极管D。

Q1导通时：Q2关断。

Q1关断时：Q2在精确控制的时序下导通，为电感电流提供低阻通路。由于MOSFET的导通压降（I*Rds(on)）远低于二极管的导通压降（0.3-0.7V），因此损耗大大降低。

核心挑战：Q1和Q2的驱动信号必须严格互补且带有死区时间。如果Q1和Q2同时导通，将发生直通短路。现代同步整流控制器（如许多Buck芯片的内置驱动器）会精确控制这个时序。

MOSFET选型要点：

同步整流管（Q2）：首要追求极低的Rds(on)，因为其导通损耗是主要损耗。开关速度要求可略低于主开关管Q1。

主开关管（Q1）：需要在低Rds(on) 和优秀的开关特性（低Qg） 之间取得平衡，因为其同时承受开关损耗和导通损耗。

通用设计黄金法则：

驱动要足够：确保Vgs电压远高于阈值电压（通常推荐10V-12V），以让MOSFET完全导通，降低Rds(on)。

开关要干净：栅极串联电阻抑制振荡，布局紧凑减小寄生电感。

安全要保障：处理好感性负载的反电动势，桥式电路必须设置死区时间。

散热要充分：根据导通损耗和开关损耗计算总功耗，并配备足够的散热措施。
