MOSFET（场效应管）和BJT（双极结型晶体管）是现代电路设计中应用最广泛的两种有源半导体器件。它们在相同场景下的选择，本质上是 “电压控制”与“电流控制” 、 “单极型”与“双极型” 特性的权衡。

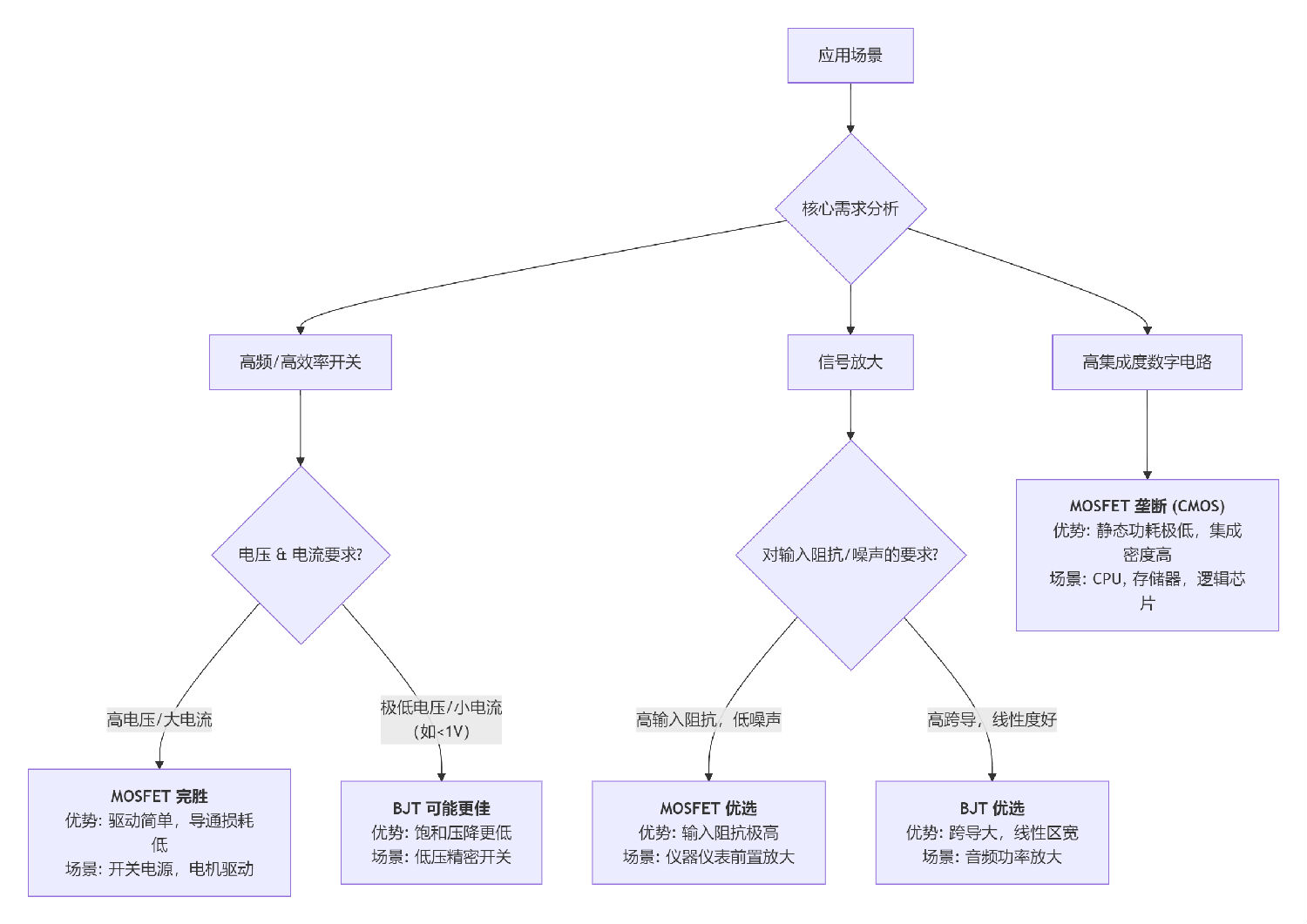

下图清晰展示了它们的核心差异、对比与典型应用分野：

典型应用场景选择指南

1. 开关电源（DC-DC转换器、逆变器）

首选：MOSFET。

理由：开关频率高（可达MHz），驱动简单，开关损耗和导通损耗低。负温度系数特性便于并联，适合大电流应用。现代同步整流技术完全依赖MOSFET。

BJT的应用：基本被淘汰，仅在极低成本的离线式线性电源中作为调整管。

2. 电机驱动（有刷直流、步进电机、H桥）

首选：MOSFET。

理由：需要快速PWM控制以降低噪音和振动，MOSFET的快速开关和低导通损耗是关键。H桥电路中，使用互补的N沟道和P沟道MOSFET（或全部N沟道+驱动芯片）是标准方案。

BJT的应用：仅用于极低速、对效率无要求的小型玩具电机。

3. 线性放大电路（音频放大器、传感器信号放大）

分立器件音频功放：

输出级：常用BJT（互补达林顿管），因其线性度好，跨导高，能提供更温暖的音质（主观）。

前级小信号放大：JFET或BJT更常见，因其噪声性能和线性度优于MOSFET。

传感器微弱信号放大：

输入级：常选用JFET或BJT，追求极低噪声和良好线性。MOSFET的1/f噪声（闪烁噪声）通常高于JFET和BJT。

4. 射频（RF）功率放大器

高频（>1GHz）：GaAs FET或LDMOS FET（一种特殊的MOSFET）占主导。

低频、高功率、低成本：BJT（特别是硅锗材料）仍有应用，因其增益和线性度在某些频段有优势。

5. 数字逻辑电路与微处理器

绝对统治：CMOS（互补MOSFET）。

理由：静态功耗几乎为零，集成密度极高，噪声容限大。这是现代所有CPU、内存、数字芯片的基础。
