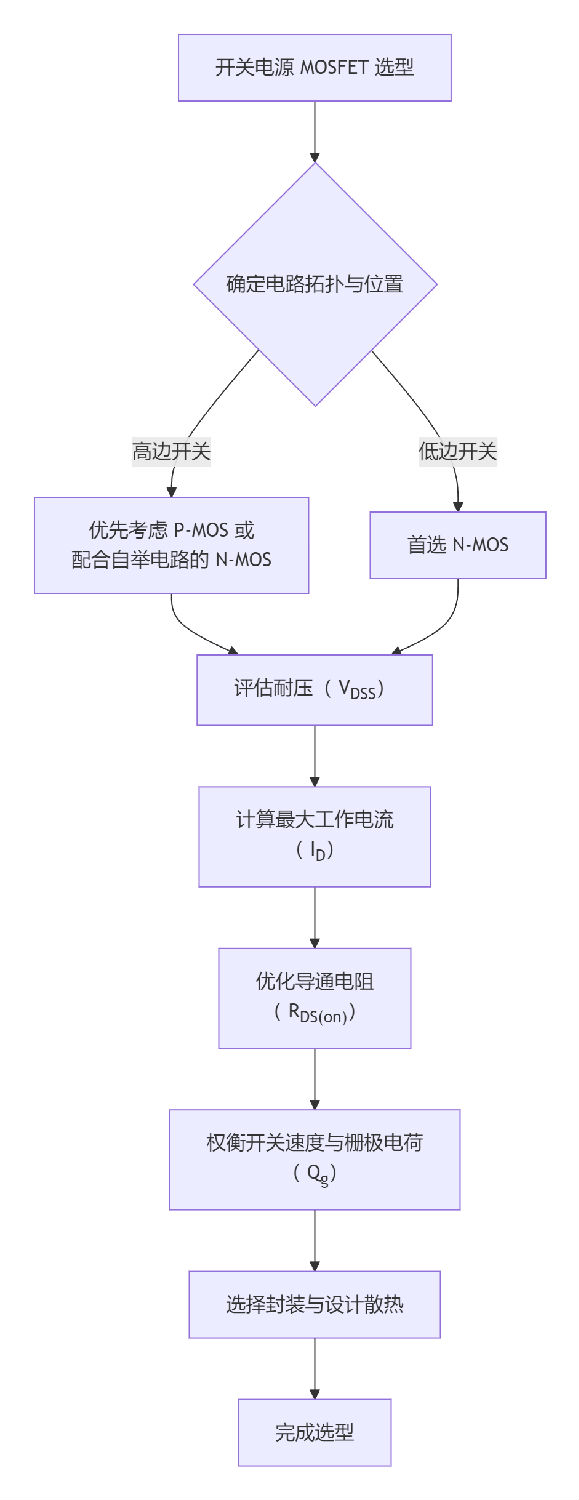

首先，我们通过以下流程图快速把握为开关电源中的MOSFET选型的核心步骤与关键参数考量：

这份流程图展示了选型的核心路径，而成功的选型依赖于对以下几个关键参数的精准把握：

漏源击穿电压（VDS/VDSs）：指MOSFET能承受的最大电压。选型时，必须在电路最大电压（包括尖峰电压）基础上预留至少50%的余量。例如，12V输入的系统，建议选择VDS大于18V的型号。

最大连续漏极电流（ID）：指MOSFET能安全通过的最大平均电流。选型时，需根据负载电流计算，并预留30%-50%的余量，同时考虑高温下电流能力会下降的情况。

导通电阻（RDS(on)）：指MOSFET导通时的等效电阻，它直接决定导通损耗。应选择在系统驱动电压下RDS(on)足够小的型号，但需注意，RDS(on)越小通常意味着成本和栅极电荷（Qg）可能更高。

栅极阈值电压（VGS(th)）与栅极电荷（Qg）：VGS(th)是MOSFET开启的门槛，而Qg则反映了驱动MOSFET开关需要注入多少电荷，它直接影响开关速度和驱动电路的电流需求。Qg越大，开关损耗通常也越大，对驱动电流要求也越高。

封装选择：封装大小直接影响散热能力。小功率或空间紧凑场景可选SMD贴片封装（如SO-8）；中高功率场景需选用通孔插件封装（如TO-220、TO-247），并可能需加装散热片。

驱动电路设计要点

选好MOSFET后，一个合适的驱动电路至关重要。驱动电路的核心任务是快速、干净、可靠地对MOSFET的栅源电容进行充放电。
