AOD403是一款高性能P沟道增强型功率MOSFET。它凭借极低的导通电阻、出色的电流处理能力和TO-252 (DPAK) 封装带来的优异散热性能，成为中高电流开关应用的理想选择。本文将结合其关键参数与典型电路图，深入解析其设计应用。

一、 AOD403核心概览：参数、封装与特点

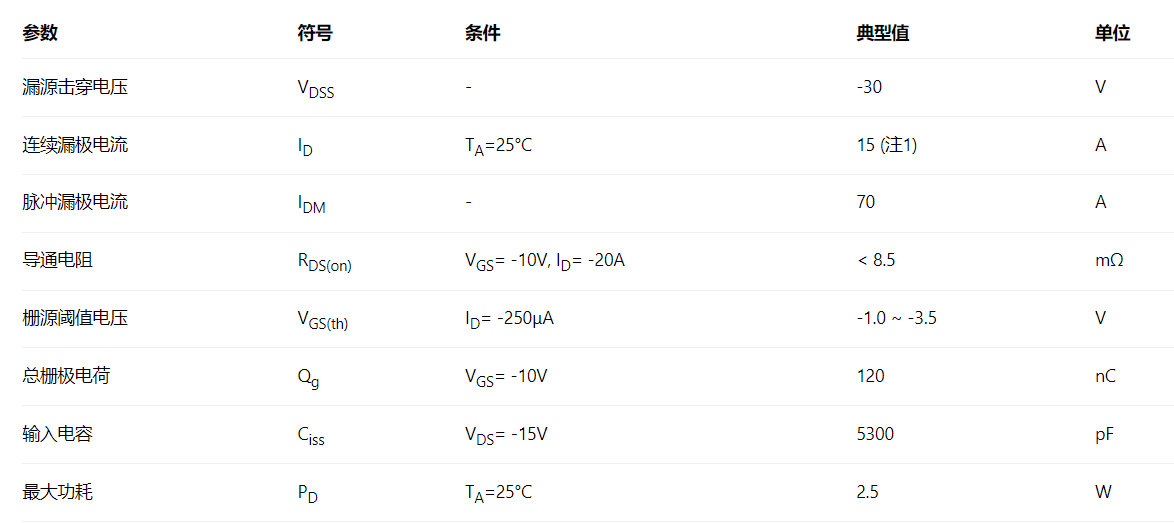

1. 关键电气参数（汇总）

2. 封装与引脚

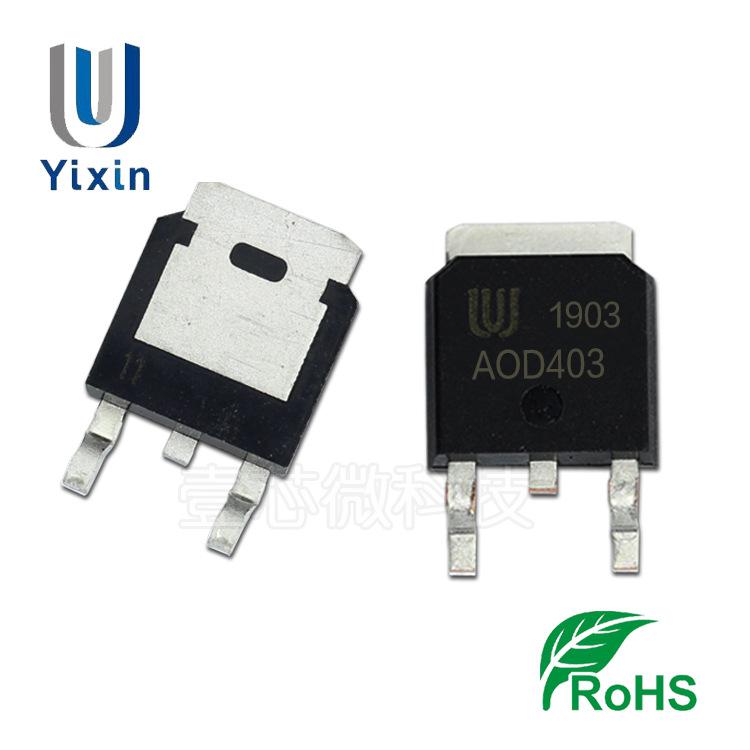

AOD403采用标准的TO-252 (DPAK) 封装，这是一种表面贴装封装，自带金属散热片，便于通过PCB铜箔散热。

引脚1 (G)：栅极 - 控制端。

引脚2 (D)：漏极 - 输出端，通常与封装背面的金属散热片（Tab）内部相连，该散热片在电气上与漏极导通，布局时需注意。

引脚3 (S)：源极 - 输入端。

3. 核心特点

超低导通电阻： 在-10V驱动下，RDS(on)典型值低于8.5mΩ，能显著降低导通损耗，提升效率。

高电流能力： 脉冲电流高达70A，适合需要承受瞬间大电流的场合，如电机启动。

增强型P沟道： 作为高边开关使用时，可由逻辑电平（如MCU的GPIO）直接或简单驱动，简化电路设计。

优异的散热性能： TO-252封装的热阻低，有利于功率耗散。

二、 典型应用电路图文解析

1. 基本高边负载开关电路

这是AOD403最经典的应用，用于控制负载（如电机、LED灯带、加热器）的电源通断。

电路原理图描述：

电源（VIN，如12V） 正极接AOD403的源极（S）。

负载接在AOD403的漏极（D） 与地之间。

栅极（G） 通过一个限流电阻（RG，通常10-100Ω）连接到微控制器（MCU） 的GPIO。

在栅极和源极之间，必须并联一个下拉电阻（RGS，约10kΩ-100kΩ），确保在MCU上电复位或输出高阻态时，MOSFET栅极被拉高至源极电位（VGS=0V），从而可靠关断，避免负载误启动。

工作原理：

导通： 当MCU GPIO输出低电平（0V） 时，栅极电压相对于源极为负（VGS≈ -VIN）。对于P-MOS，当VGS< VGS(th)（更负）时，沟道形成，MOSFET导通，电流从源极流向漏极，为负载供电。

关断： 当MCU GPIO输出高电平（如3.3V或5V） 时，VGS的绝对值变小（例如 -12V+3.3V = -8.7V），若此电压仍低于阈值，则需确保高电平足够高以使 VGS> VGS(th)，MOSFET关断。下拉电阻 RGS在此状态下确保关断可靠性。

优点： 电路简单，成本低，非常适合电池供电设备或嵌入式系统的电源路径管理。

2. 带电平转换与快速关断的高边开关

当驱动电压（VIN）较高，而MCU逻辑电压较低时，需要电平转换以确保MOSFET完全导通和快速关断。

电路原理图描述：

此电路在基本电路基础上增加了一个NPN三极管（如2N3904） 作为驱动。

AOD403的栅极通过一个电阻（R1，如10kΩ）上拉至源极（VIN）。

栅极同时连接到NPN三极管（Q2）的集电极。三极管的发射极接地，基极通过电阻（R2）接收MCU的低压逻辑信号（如3.3V的 ENABLE）。

工作原理：

导通： 当 ENABLE为高电平时，NPN三极管饱和导通，将AOD403的栅极迅速拉低至接近地电位。此时 VGS≈ -VIN，MOSFET充分导通。

关断： 当 ENABLE为低电平时，NPN三极管截止。AOD403的栅极通过上拉电阻R1被拉高至 VIN，VGS≈ 0V，MOSFET可靠关断。三极管提供了低阻抗的放电通路，关断速度更快。

设计精髓： 实现了低压逻辑信号对高压电源域的安全、快速控制，是主板、工控设备中电源时序控制的常见方案。

3. 同步整流Buck转换器中的高侧开关

在非隔离的DC-DC降压电路中，AOD403可作为同步整流管（即高侧开关），与一个低侧N沟道MOSFET配合使用。

电路原理图描述：

在典型的同步Buck电路中，高侧开关（Q1） 使用P-MOS（AOD403），其源极接输入电压（VIN），漏极接开关节点（SW）。

低侧开关（Q2） 使用N-MOS，其漏极接SW，源极接地。

电感（L）和输出电容（COUT）组成滤波网络。

控制器IC产生互补的PWM信号驱动Q1和Q2，并留有死区时间防止直通。

工作原理：

在PWM周期的高电平阶段，Q1导通，Q2关断，输入电压向电感和负载供电。

在PWM周期的低电平阶段，Q1关断，Q2导通，电感电流通过Q2的体二极管或沟道续流。

优势： 利用AOD403的低 RDS(on)，可以替代传统的肖特基二极管作为续流路径，大幅降低导通压降和损耗，提升转换效率，尤其适用于输出电流较大的场合（如3A以上）。

4. 电机H桥驱动中的高侧开关

在直流有刷电机的全桥（H桥）驱动电路中，AOD403可作为一侧的高侧开关。

电路原理图描述：

H桥由四个MOSFET组成。其中，两个高侧开关（Q1, Q3） 使用P-MOS（如AOD403），源极分别接电源正极（VMOTOR）。

两个低侧开关（Q2, Q4） 使用N-MOS，源极分别接地。

电机连接在两个半桥的中点（A和B）之间。

工作原理：

正转： Q1和Q4导通，Q2和Q3关断，电流从电源经Q1->电机->Q4到地。

反转： Q2和Q3导通，Q1和Q4关断，电流方向相反。

刹车/滑行： 通过特定组合关断所有MOSFET或使低侧MOSFET导通。

优势： P-MOS作为高侧开关，其驱动电路相对于使用N-MOS作高侧开关（需要电荷泵或自举电路）更为简单。AOD403的高电流能力适合驱动中小型直流电机。

三、 设计要点与注意事项

充分驱动： 确保栅极驱动电压的绝对值 |V_GS|足够大，以使其完全导通。虽然数据手册给出-10V下的RDS(on)，但在逻辑电平（如-5V或-3.3V）驱动时，RDS(on)会增大。设计时需查阅数据手册中对应VGS的RDS(on)曲线，确保满足导通损耗要求。

栅极保护与速度： 栅极串联小电阻（RG）可抑制由引线电感和栅极电容引起的振铃。在栅源间并联一个稳压管（如±12V）可防止VGS因静电或电压尖峰过压而损坏。下拉电阻（RGS）必不可少，用于确定关断状态。

散热设计是重中之重： AOD403在通过大电流时，功耗 Ploss= ID² × RDS(on)。必须进行有效的PCB散热设计：

将封装背面的漏极散热片（Tab）焊接在PCB顶层的大面积铜箔上。

使用多个散热过孔阵列将该铜箔与PCB内层或底层的地平面/电源平面相连，以增加散热面积。

必要时可在器件顶部添加散热片。

布局优化：

功率回路最小化： 在开关电源或电机驱动电路中，输入电容、MOSFET、电感/电机构成的功率回路面积应尽可能小，以降低寄生电感，减少开关时的电压尖峰和电磁干扰（EMI）。

驱动回路独立： 栅极驱动信号的走线应短而粗，并远离高dv/dt的功率走线。

体二极管与续流： AOD403内部存在一个从源极指向漏极的体二极管。在驱动感性负载（如电机、继电器）时，当MOSFET关断，电感电流会通过此体二极管续流。需注意该二极管的恢复特性，在高速开关应用中可能产生损耗，必要时可并联一个快速恢复二极管。

四、 选型参考

AOD403适用于需要30V以内电压、数十安培电流的P沟道高边开关场景。若需要双N沟道集成方案以节省空间，可考虑如AO4884等型号。
