MMSZ4717贴片齐纳二极管参数，MMSZ4717规格书，MMSZ4717引脚图

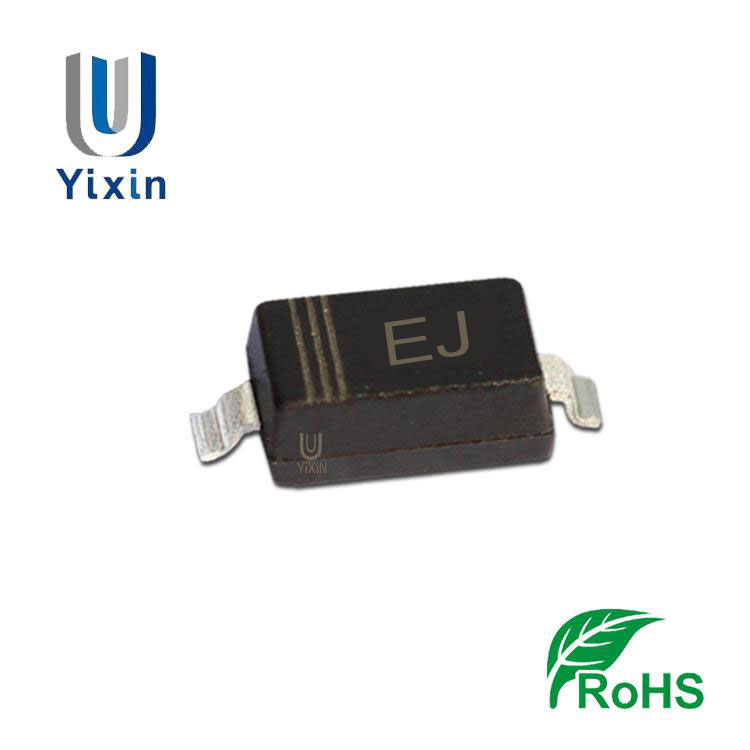

壹芯微科技专业生产贴片齐纳稳压二极管MMSZ4717,SOD-123封装

MMSZ4717 SOD-123封装参数规格书，点击下载查看：MMSZ46xx至MMSZ47xx SOD-123.pdf

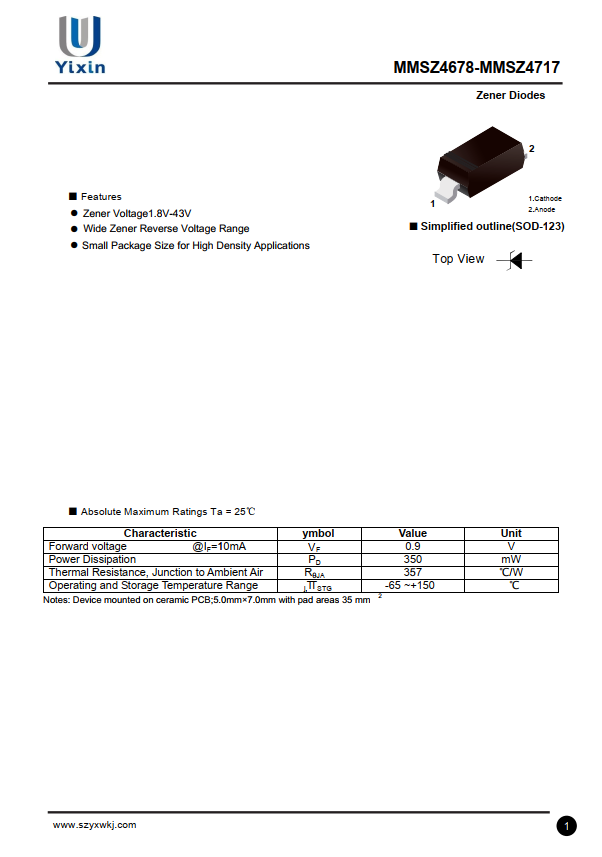

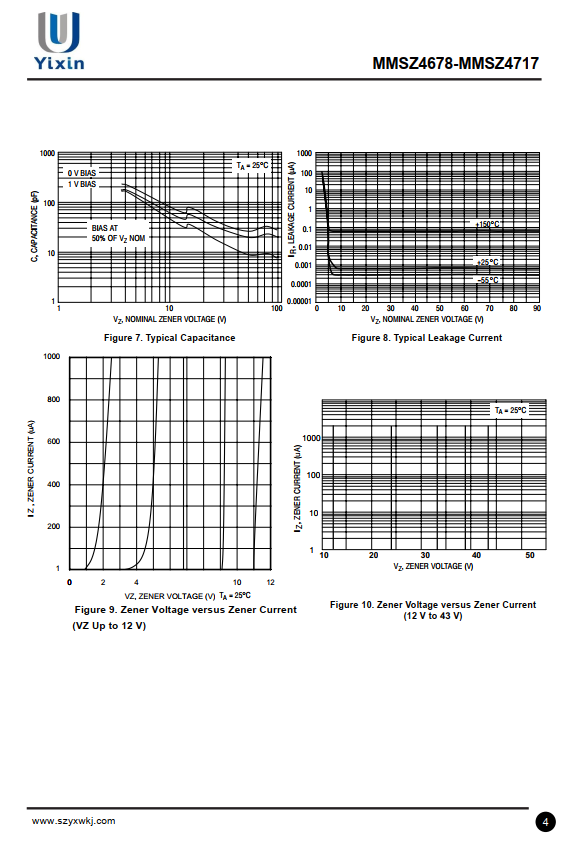

MMSZ4717 SOD-123封装引脚规格书参数如下：

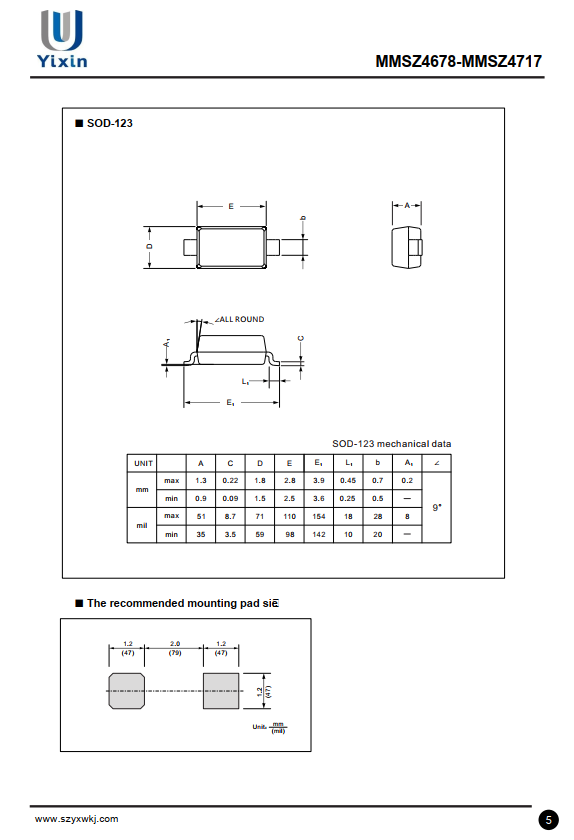

MMSZ4717 SOD-123封装尺寸如下：

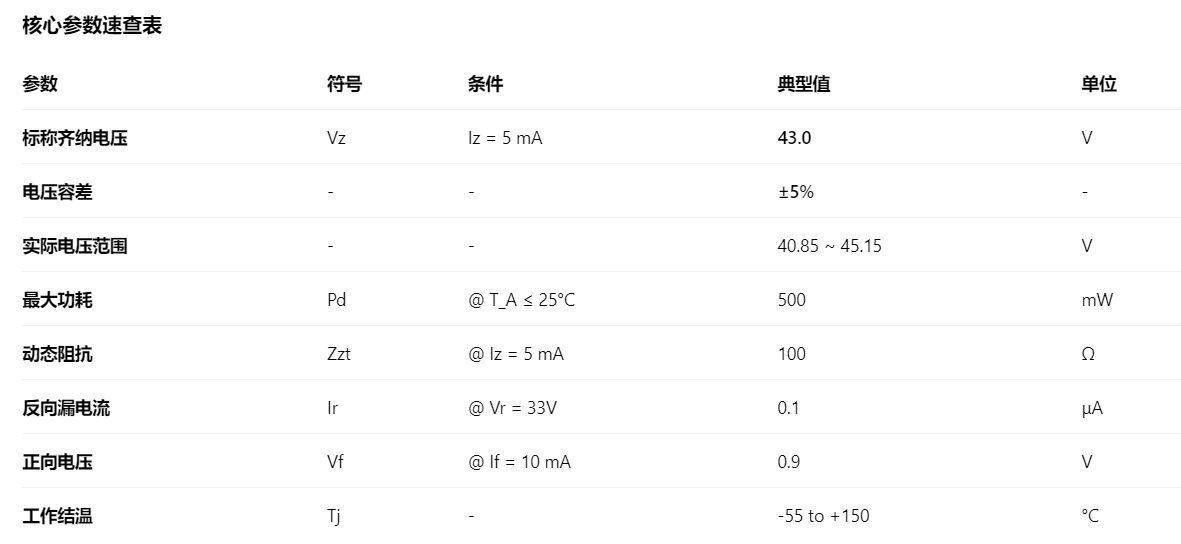

MMSZ4717 是 MMSZ47xx 系列中的一员，属于 43V 齐纳稳压二极管。它采用微型 SOD-123 塑料封装，额定功耗为 500mW，主要应用于电压箝位、过压保护和低功耗稳压电路。

关键特性深度解析

1.电压定位：43V 属于高压齐纳管。在 MMSZ47 系列中，它位于 39V (MMSZ4716) 和 47V (MMSZ4718) 之间。这个电压值非常适合用于 48V 通信电源系统（PoE、电信设备）的输入过压保护，或者作为高压 LDO（如 LM317）的反馈基准。

2.温度系数：由于击穿电压高于 5.6V（温度补偿点），MMSZ4717 具有正温度系数（约 +0.09%/°C）。这意味着环境温度升高时，其稳压值会略微上升。在精密基准应用中需考虑此漂移。

3.动态阻抗：100Ω 的阻抗意味着当工作电流从 5mA 变化到 10mA 时，输出电压会上升约 0.5V。因此，它不适合负载电流剧烈波动的场景，更适合小电流稳压或固定箝位。

典型应用电路

1. 48V 输入过压保护（箝位）

在 48V 通信设备（如 PoE 交换机）的输入端，并联 MMSZ4717 用于吸收瞬态高压尖峰。当输入电压超过 43V 时，二极管导通，将电压限制在安全范围内，保护后级的 DC-DC 转换器。

2. 简易高压线性稳压器

利用其 43V 基准，配合三极管或 MOSFET 搭建简单的线性稳压电路，为高压传感器或运放供电。

限流电阻计算示例：

假设输入电压 Vin = 50V，需要稳压电流 Iz = 10mA。

功率校验：

电阻功率：P_R = I²R = 0.01² × 700 = 0.07W（选 1/8W 或 1/4W 电阻）。

二极管功率：P_D = Vz × Iz = 43V × 0.01A = 0.43W（小于 0.5W，安全）。

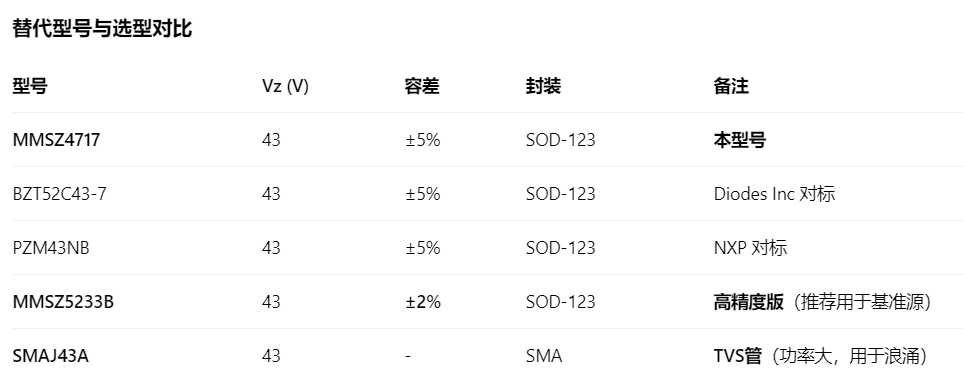

选型建议：如果电路对 43V 的精度要求极高（如 ADC 参考），请选择 MMSZ5233B（±2%）。如果只是用于防反接或吸收偶尔的 ESD，MMSZ4717 性价比更高。

使用注意事项（避坑指南）

功率降额：500mW 是在 25°C 环境下的理想值。当 PCB 环境温度（T_A）升高到 75°C 时，允许功耗可能降至 250mW 左右。切勿在高温环境下满负荷（10mA 以上）长时间工作，否则会导致热击穿。

反向连接风险：SOD-123 封装的阴极由一条黑色或灰色色带标记。如果反接（阳极接正极），二极管会处于正向导通模式（压降仅 0.9V），相当于将电源直接短路到地，会瞬间烧毁二极管或前级电路。焊接时务必核对色带方向。

与 TVS 的区别：MMSZ4717 是齐纳管，响应时间为 ns 级，主要用于稳态稳压；而 SMAJ43A 等 TVS 管响应时间为 ps 级，峰值脉冲功率可达数百瓦，专用于吸收雷击或感性负载断开产生的大能量浪涌。在防雷设计中，不要用齐纳管替代 TVS 管。
