MM1W3V6贴片稳压二极管参数，MM1W3V6规格书，MM1W3V6引脚图

壹芯微科技专业生产贴片齐纳稳压二极管MM1W3V6,SOD-123封装

MM1W3V6 SOD-123封装参数规格书，点击下载查看：MM1W3V3~MM1W330 SOD-123-1W.pdf

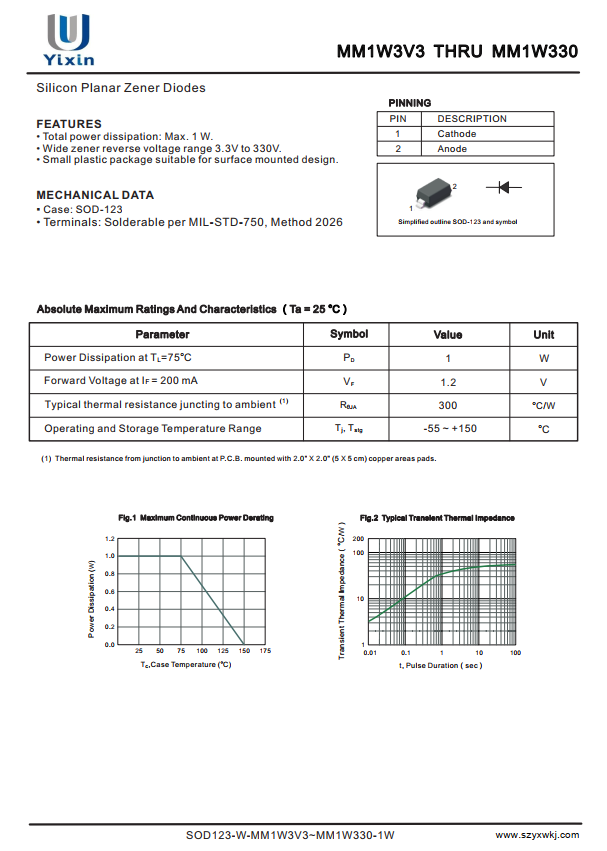

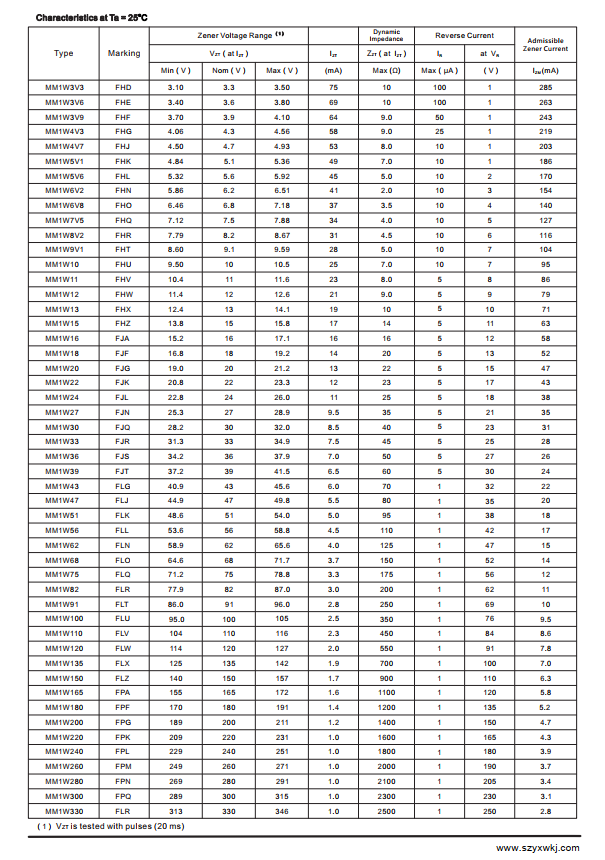

MM1W3V6 SOD-123封装引脚规格书参数如下：

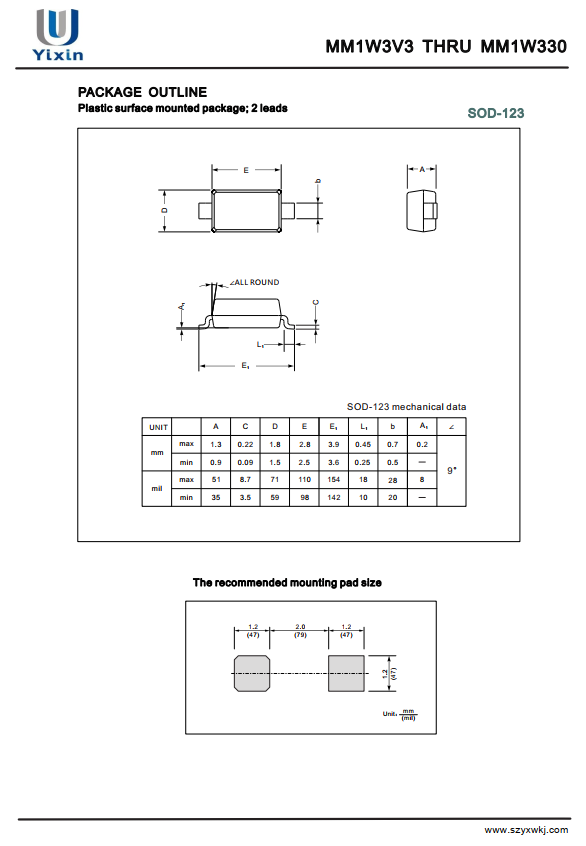

MM1W3V6 SOD-123封装尺寸如下：

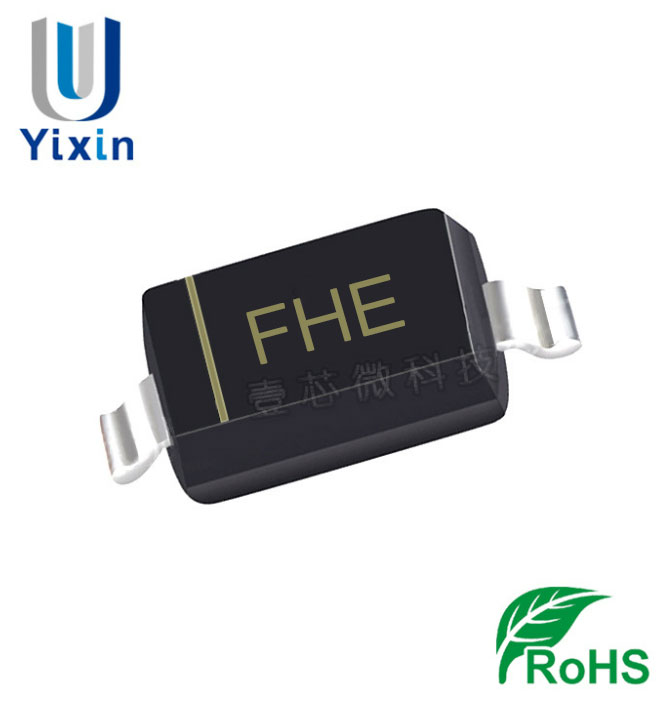

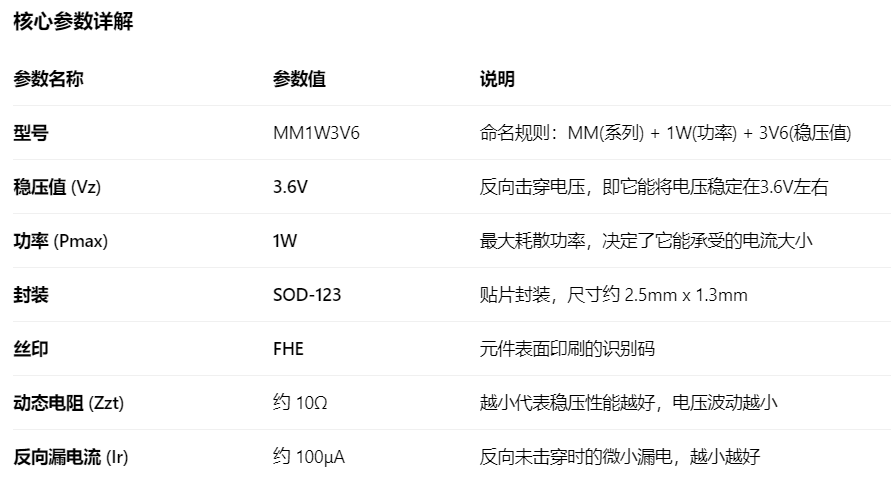

MM1W3V6 是一款1W功率、3.6V稳压值的贴片稳压二极管（齐纳二极管），属于SOD-123封装，丝印通常为 FHE。

在电路中的三大作用

1.稳压与基准：利用其反向击穿特性，将电压钳位在3.6V，为MCU、逻辑芯片等提供稳定的工作电压或基准参考电压。

2.过压保护：并联在电源输入端，当电压异常升高超过3.6V时，它会迅速导通，将多余电流泄放掉，保护后级电路不被烧毁。

3.信号限幅：在信号处理电路中，用于限制信号的峰值电压，防止信号幅度过大损坏ADC或放大器。

使用注意事项

必须串联限流电阻：稳压管需要工作在反向击穿区，必须串联一个电阻来限制电流，防止因电流过大而烧毁。

功率匹配：1W的功率意味着它最大能承受约 278mA 的电流（I = P/V = 1W / 3.6V ≈ 0.278A），设计时需确保实际电流不超过此值。

温度系数：3.6V属于低电压稳压管，通常具有负温度系数，即温度升高时稳压值会略微下降，在精密电路中需注意温度补偿。
