MMSZ4716贴片齐纳二极管参数，MMSZ4716规格书，MMSZ4716引脚图

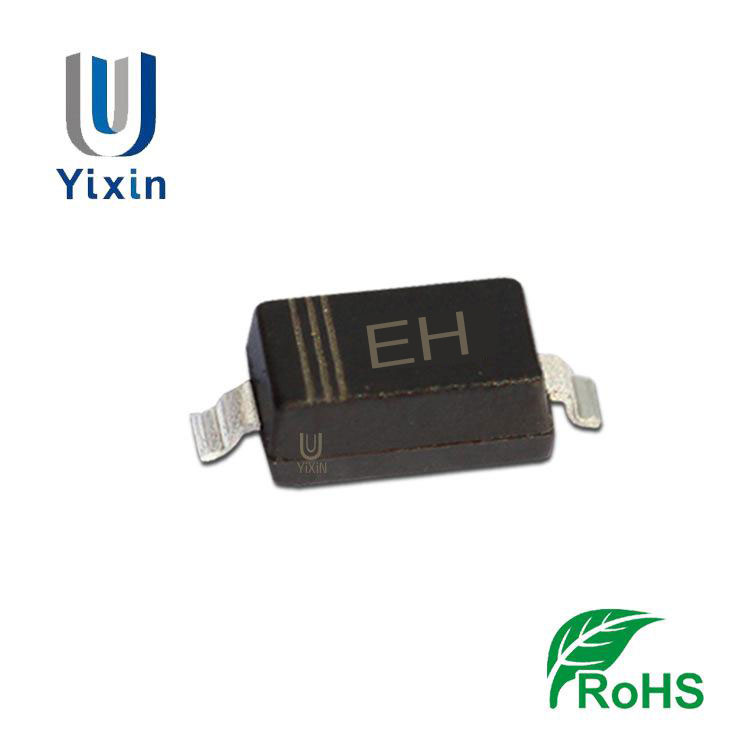

壹芯微科技专业生产贴片齐纳稳压二极管MMSZ4716,SOD-123封装

MMSZ4716 SOD-123封装参数规格书，点击下载查看：MMSZ46xx至MMSZ47xx SOD-123.pdf

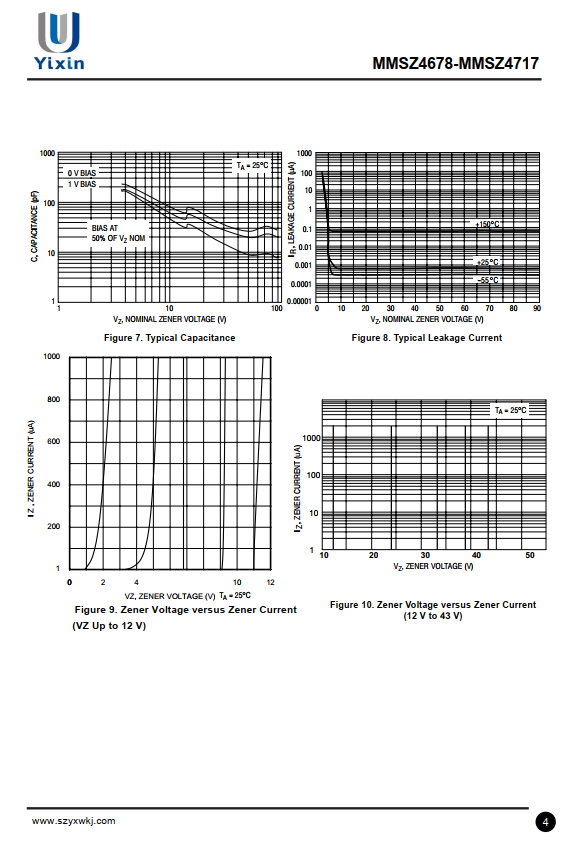

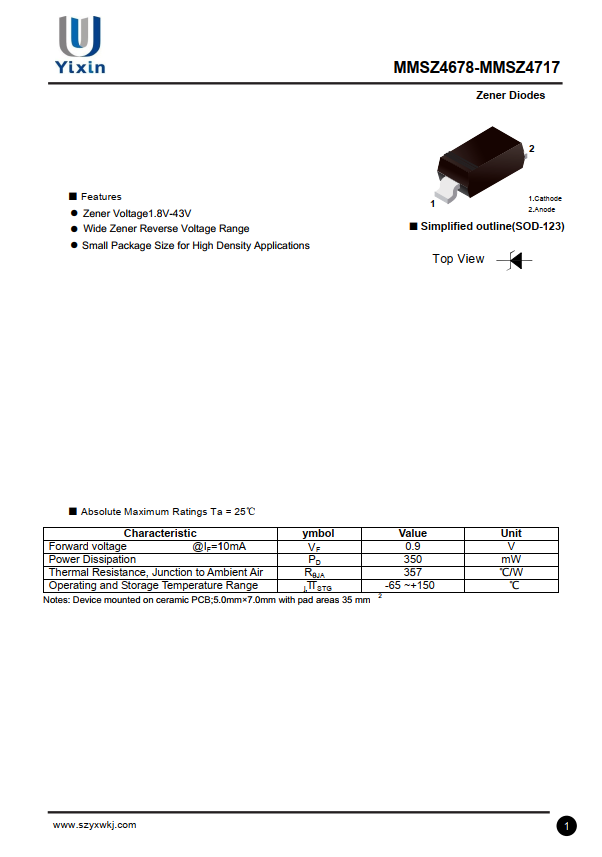

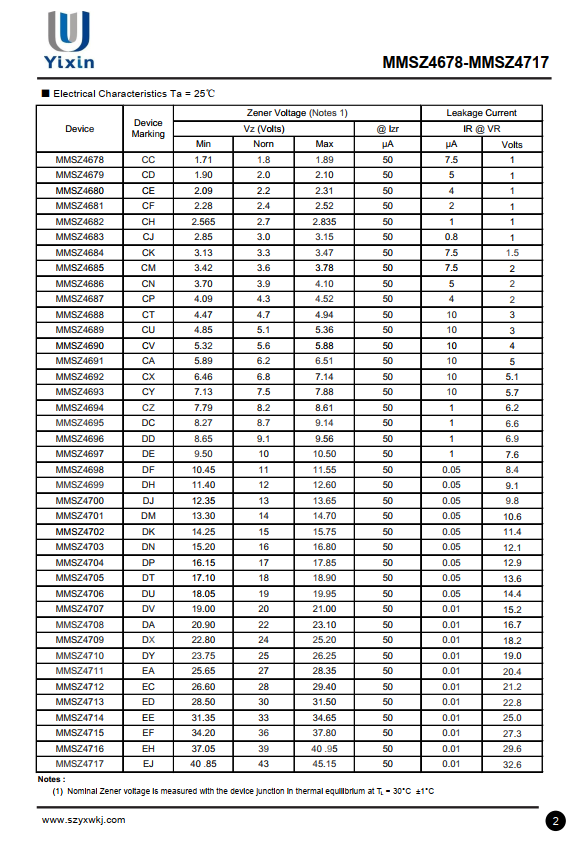

MMSZ4716 SOD-123封装引脚规格书参数如下：

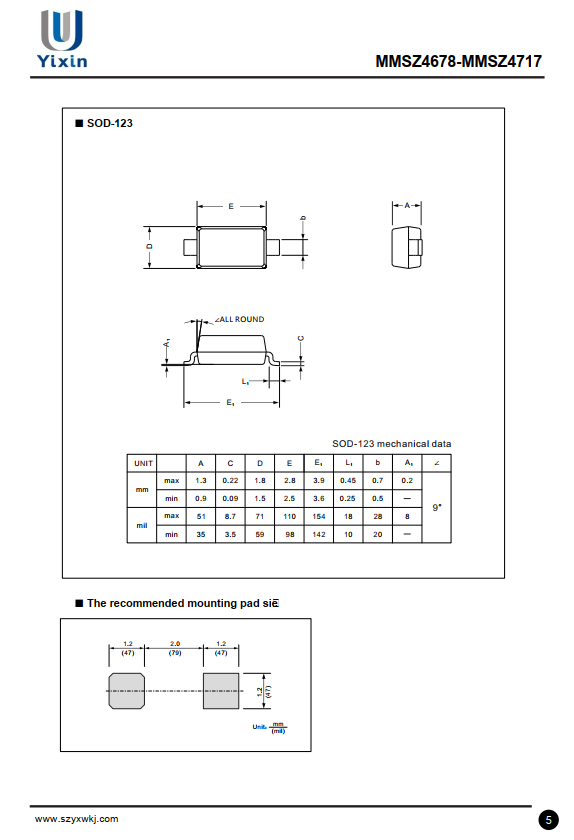

MMSZ4716 SOD-123封装尺寸如下：

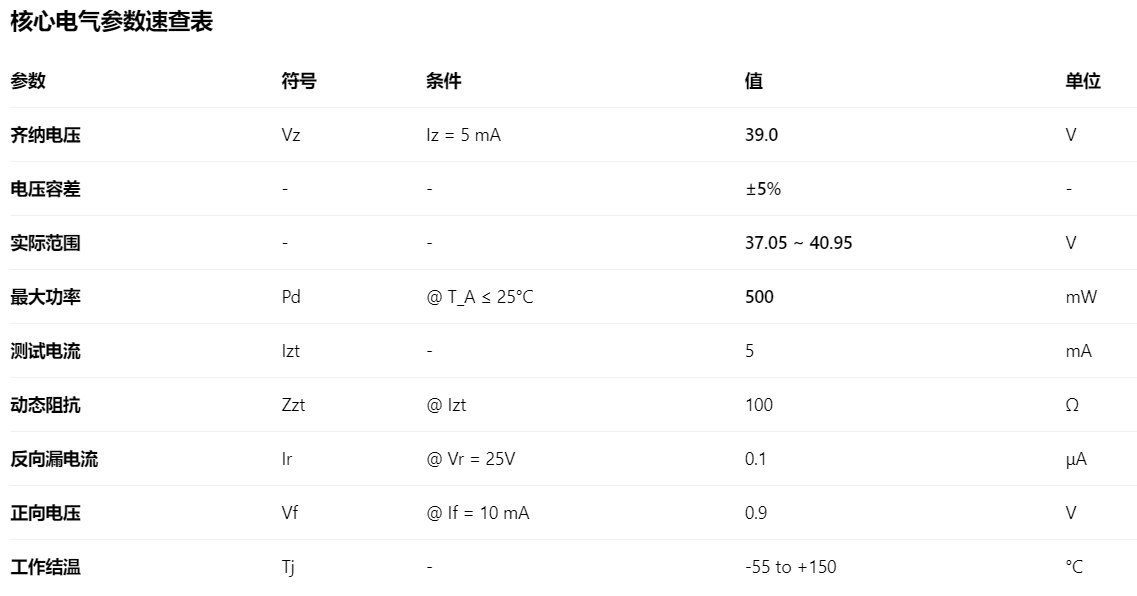

MMSZ4716 齐纳稳压二极管详细参数

MMSZ4716 是 MMSZ47xx 系列中的一员，是一款采用 SOD-123 封装的表面贴装齐纳（稳压）二极管。其核心特性是提供 39V 的稳定击穿电压，主要用于过压保护、电压箝位和低功耗稳压电路。

封装与引脚定义 (SOD-123)

封装尺寸：约 2.69mm × 1.6mm × 1.17mm。

引脚间距：1.27mm。

关键特性深度解析

1. 电压精度与温度系数

MMSZ4716 属于标准精度（±5%）系列。对于 39V 的高压齐纳管，其温度系数（TC）通常为正（约 +3.5 mV/°C 或 0.09%/°C）。这意味着当环境温度升高时，其击穿电压会略微上升。在精密参考电路中，需要考虑这一漂移。

2. 功率降额曲线

虽然标称功率为 500mW，但在实际应用中必须考虑降额。当环境温度（T_A）超过 25°C时，允许的功耗会线性下降。在最高工作温度 150°C时，功耗必须降至 0。设计建议：在常温下（如 50°C），实际使用功率不要超过 400mW。

3. 动态阻抗（Zzt = 100Ω）

在 5mA 测试电流下，阻抗为 100Ω。这意味着当电流变化 1mA 时，电压会变化约 0.1V。应用提示：如果负载电流波动大（如从 1mA变到10mA），输出电压会有约 0.9V的波动，不适合作为超精密基准源，但完全满足保护电路的需求。

典型应用电路与设计计算

1. 作为简单稳压器（需串联限流电阻）

这是最常用的电路，用于将较高的输入电压（如 48V）稳定在 39V。

限流电阻 R_S 的计算公式：

设计实例：输入电压 Vin = 48V，要求输出电流 Iz = 10mA。

功率校验（电阻和二极管）：

电阻功率：P_R = I² × R = (0.01)² × 900 = 0.09W（选用 1/4W 电阻足够）。

二极管功率：P_D = Vz × Iz = 39V × 0.01A = 0.39W（小于 0.5W，安全）。

2. 作为过压保护（TVS功能）

并联在敏感IC的电源输入端（如 MCU的 3.3V引脚，但前面有LDO），用于吸收浪涌电压。当浪涌电压超过 39V时，MMSZ4716 迅速导通，将电压钳位在安全水平。

选型建议：如果需要更精确的 39V（如用于 ADC 基准），请优先选择 MMSZ5231B（±2%容差）。如果只是用于电源入口的防反接或浪涌保护，MMSZ4716 性价比更高。

使用注意事项（避坑指南）

必须串联电阻：齐纳二极管是“消耗”型器件，必须依靠外部电阻来限流。直接跨接在电源两端会瞬间短路烧毁。

ESD 与浪涌区别：虽然它能承受一定的 ESD（静电放电），但其响应速度（ps级）和能量吸收能力不如专用的 TVS 二极管（如 SMAJ系列）。在防雷击或大电流浪涌场合，不要单独依赖它。

PCB 布局：SOD-123 封装较小，阴极色带印刷在体二极管的一端。焊接时注意不要将色带方向搞反（反接等于直接导通，会拉低电压），且不要长时间高温加热，以免损坏内部硅结。
