AOD4184是一款高性能N沟道增强型功率MOSFET。它采用先进的沟槽栅技术，在40V的耐压等级下提供了极低的导通电阻和高达50A的连续电流处理能力，配合TO-252 (DPAK) 封装，使其成为开关电源、电机驱动和各类负载开关应用中的理想选择。本文将深入解析其技术参数、典型应用电路及关键设计考量。

一、 AOD4184核心概览：参数、封装与特点

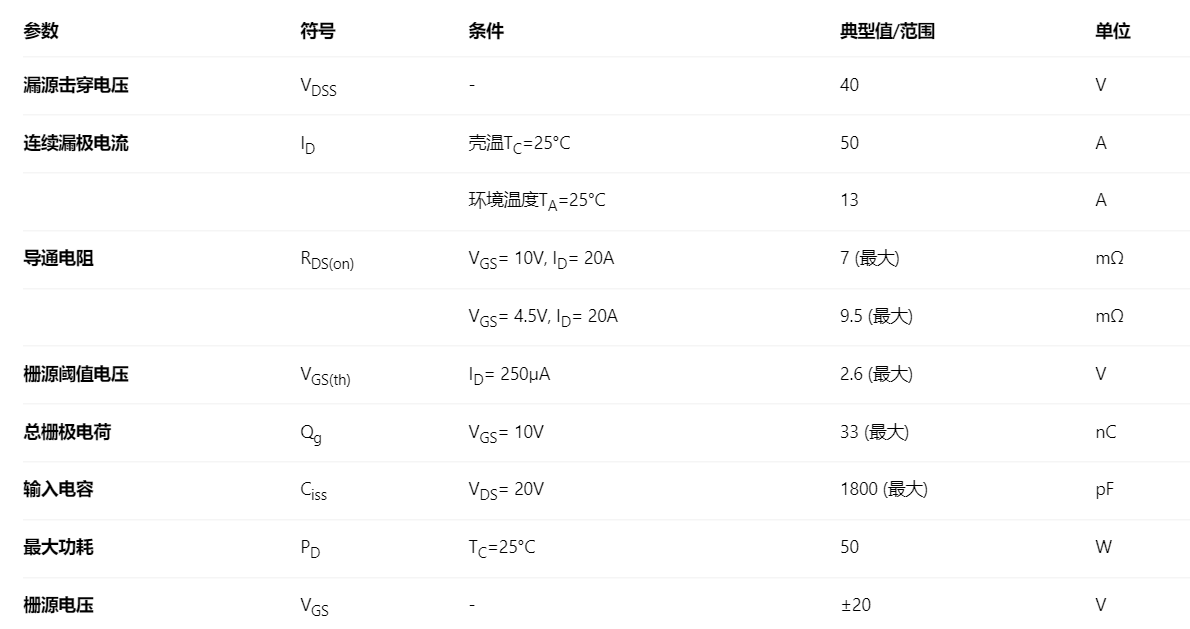

1. 关键电气参数（汇总）

参数解读：

高电流与低导通电阻： 在良好散热条件下，可承载高达50A的连续电流。同时，在10V驱动下，RDS(on)最大值仅为7mΩ，能显著降低导通损耗，提升系统效率。

逻辑电平兼容： 其阈值电压最大为2.6V，使其能够被5V甚至4.5V的逻辑电平有效驱动，简化了与微控制器（MCU）或数字信号处理器（DSP）的接口设计。

快速开关特性： 相对较低的栅极电荷（Qg）和输入电容（Ciss）使其具备较快的开关速度，适用于高频开关应用。

2. 封装与引脚

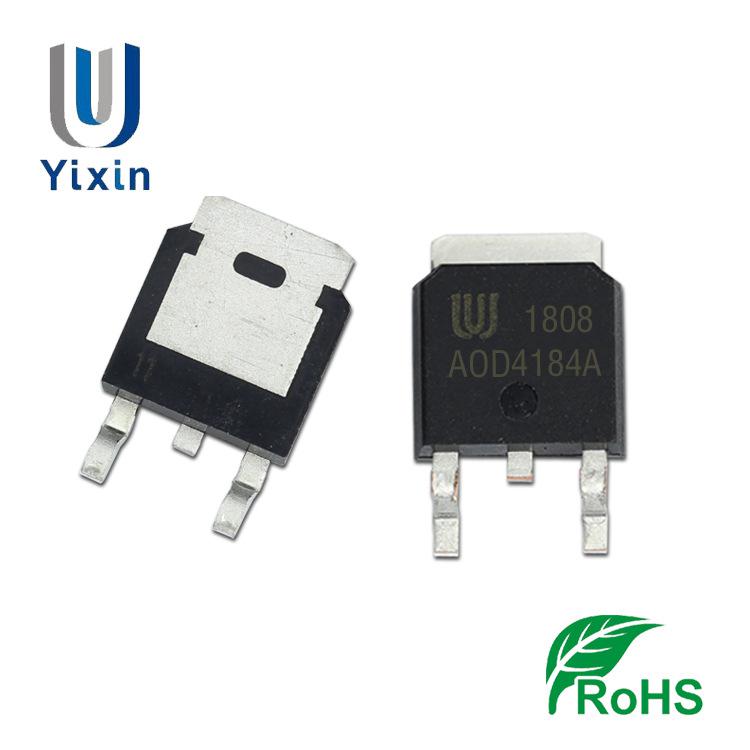

AOD4184采用标准的TO-252 (DPAK) 表面贴装封装。这种封装自带一块金属散热片（Tab），该散热片在电气上与漏极（D）内部相连，布局时必须注意。引脚定义如下（顶视图）：

引脚1 (D)：漏极 - 电流输入端，注意背面的散热片与此引脚导通。

引脚2 (G)：栅极 - 控制端。

引脚3 (S)：源极 - 电流输出端，通常接地（在低侧开关中）。

二、 典型应用电路图文解析

1. 基本低侧负载开关电路

这是AOD4184最基础且最常用的电路，用于控制负载（如电机、LED灯带、加热器）的接地端通断。

电路原理与工作过程：

负载一端接电源正极（VCC，如12V或24V），另一端接AOD4184的漏极（D）。

AOD4184的源极（S） 直接接地。

栅极（G） 通过一个限流电阻RG（通常10-100Ω）连接到MCU的GPIO或专用驱动器。

关键元件： 必须在栅极和源极（地）之间并联一个下拉电阻RGS（10kΩ-100kΩ）。它的作用是确保在MCU未初始化、复位或输出高阻态时，将栅极电位拉低至地（VGS=0V），从而使MOSFET可靠关断，防止负载误启动。

控制逻辑：

导通： MCU GPIO输出高电平（如5V）。此时VGS= 5V，远高于阈值电压，MOSFET充分导通，电流从负载经D流向S到地，负载得电。

关断： MCU GPIO输出低电平（0V）。此时VGS= 0V，低于阈值电压，MOSFET关断，负载断电。

优点： 驱动简单，无需电荷泵，是控制中等至大电流负载的经典方案。

2. 同步整流Buck转换器中的低侧开关

在非隔离DC-DC降压电路中，AOD4184常作为同步整流管（即低侧开关），与一个高侧开关（可以是P-MOS或另一个N-MOS配合自举电路）协同工作，广泛应用于高效率电源管理。

电路原理与工作过程：

高侧开关Q1连接在输入电压VIN和开关节点（SW）之间。

低侧开关Q2使用N-MOS（AOD4184），其漏极（D） 接开关节点（SW），源极（S） 接地。

电感L和输出电容COUT组成滤波网络。

专用控制器IC产生两路互补的PWM信号分别驱动Q1和Q2，并留有死区时间防止上下管直通短路。

工作阶段：

Q1导通阶段： 控制器使Q1导通，Q2关断。电流从VIN经Q1、L向负载供电，同时为L储能。

Q2导通阶段： 控制器使Q1关断，Q2（AOD4184）导通。电感电流通过Q2的沟道续流（同步整流），维持向负载供电。由于AOD4184的低RDS(on)，其导通压降远低于肖特基二极管的正向压降，从而显著降低续流阶段的导通损耗，提升转换效率。

优势： 大幅提升降压转换器在中等输出电流（如10A-20A）时的效率，是现代高效率电源设计的标准配置。

3. 电机H桥驱动中的低侧开关

在直流有刷电机的全桥（H桥）驱动电路中，AOD4184可作为一侧或两侧的低侧开关，用于电动工具、无人机等设备的电机控制。

电路原理与工作过程：

H桥由四个MOSFET组成。其中，两个高侧开关可以使用P-MOS或N-MOS（需配合自举电路）。

两个低侧开关（Q2, Q4） 使用N-MOS（如AOD4184），源极分别接地。

电机连接在两个半桥的中点（A和B）之间。

工作原理：

正转： 左高侧管和右低侧管（Q4，即AOD4184）导通，电流流经电机。

反转： 右高侧管和左低侧管（Q2，即AOD4184）导通，电流方向相反。

刹车： 将两个低侧管（Q2和Q4）同时导通，将电机两端短路，实现快速制动。

优势： N-MOS作为低侧开关，驱动电路简单（直接由逻辑电平驱动），且AOD4184的导通电阻和电流能力适合驱动中小功率直流电机。

4. 高侧开关应用（需注意驱动）

虽然N-MOS作为高侧开关（连接在电源和负载之间）驱动更复杂，但在某些场合仍有应用。此时，需要确保栅极电压高于源极电压（即负载端电压）一个阈值以上。

驱动方案： 通常采用专用半桥驱动器IC（如IR2104, IR2110）配合自举二极管和电容，来产生一个高于电源电压的栅极驱动电压（VGS）。

注意事项： 此方案比使用P-MOS作为高侧开关更复杂，但N-MOS通常具有更低的RDS(on)，在大电流应用中效率优势明显。

三、 设计要点与注意事项

确保充分驱动： 虽然AOD4184支持逻辑电平驱动，但要实现其标称的低RDS(on)（7mΩ@10V），建议使用10V的栅极驱动电压。若仅用4.5V或5V驱动，其导通电阻会增大（9.5mΩ@4.5V）。设计时应查阅数据手册中对应VGS的RDS(on)曲线，确保满足导通损耗要求。

栅极保护与速度优化：

限流与防振铃： 栅极串联小电阻RG（如2.2-22Ω）可限制栅极充放电电流的峰值，抑制由PCB走线电感和栅极输入电容（Ciss高达1800pF）引起的电压振铃，并降低EMI。

静电与过压保护： 在栅源间并联一个稳压管（如±15V，注意VGS最大值为±20V），可有效防止因静电放电（ESD）或电压尖峰导致的栅氧化层击穿。

确定关断状态： 下拉电阻RGS（10kΩ-100kΩ）必不可少，它确保了在控制信号悬空时MOSFET处于确定关断状态，防止误导通。

散热设计至关重要：

AOD4184在大电流下工作时，功耗Ploss= I² × RDS(on)不容忽视。其最大功耗在壳温25°C时可达50W，但实际应用需考虑热阻。必须进行有效的PCB级散热设计：

大面积铺铜： 将器件背面的漏极散热片焊接在PCB顶层的大面积铜箔上。

散热过孔阵列： 使用多个散热过孔，将该铜箔与PCB内层或底层的地平面紧密连接，将热量快速传导至整个PCB板。

PCB布局优化：

功率回路最小化： 在开关电源或电机驱动电路中，输入/输出滤波电容、MOSFET、电感/电机构成的功率回路面积应尽可能小，以降低寄生电感，从而减少开关瞬间产生的电压尖峰和电磁干扰（EMI）。

驱动回路独立： 栅极驱动信号的走线应短而粗，并远离高dv/dt（电压变化率）的功率走线（如开关节点），避免耦合干扰导致误触发。

体二极管与续流： AOD4184内部存在一个从源极指向漏极的体二极管。在驱动感性负载（电机、继电器）关断时，电感释放的能量会通过此二极管续流。在高速开关应用中，需注意该二极管的反向恢复特性，它会影响开关损耗和EMI。数据手册显示其反向恢复电荷Qrr约为26nC。

四、 选型与替代参考

AOD4184主要定位于40V以内电压、50A以下电流的N沟道低侧开关或同步整流场景，广泛应用于电源管理、电机驱动和负载开关。若需要双N沟道集成方案以节省空间，可考虑其他集成器件。

总结

AOD4184以其40V耐压、50A电流能力和逻辑电平驱动的便利性，在需要高效、可靠开关控制的各类应用中展现出强大优势。成功应用的关键在于理解其N-MOS作为低侧开关时由正压驱动的本质，提供足够且稳定的栅极驱动电压（推荐10V），并尤其重视基于PCB的散热设计与布局优化。通过合理的电路设计和工程实践，它能成为您项目中高效可靠的“电流开关”。
