集成电路（IC）是现代电子产品的核心部件，其性能和可靠性对整个系统的运行至关重要。IC的引脚识别技术和故障诊断方法，成为了其生产、使用和维修中的关键环节。随着电子技术的不断进步，集成电路的种类和封装形式日益增多，使得引脚识别和故障排查变得愈加复杂。

一、集成电路引脚识别技术

集成电路的引脚识别是指对不同封装类型的集成电路引脚进行准确定位和编号的过程。这一过程不仅要求识别方法准确无误，还需要高效、简便，尤其在大规模集成电路的批量检测和维修中，具有重要意义。

1. 不同封装结构的引脚识别方法

集成电路的封装形式有多种，常见的封装类型包括圆形封装、扁平封装、直插封装等。每种封装类型的引脚识别方法有所不同。

- 圆形封装集成电路：圆形封装的IC通常外形像晶体管，体积较大，采用金属外壳封装。引脚数量一般为3、5、8或10个。识别时，通常需要将IC的底部对着自己，从管键开始顺时针方向依次读取引脚编号。该方法的优点是直观简便，适合手动检查。

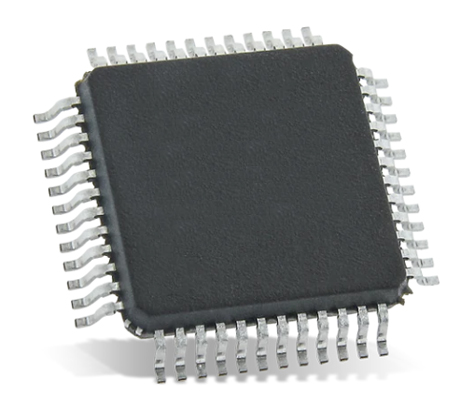

- 扁平封装集成电路：这种封装的IC外形较薄，常见的包括DIP（双列直插封装）和SMD（表面贴装封装）等类型。引脚的识别通常依靠色点或凹槽作为标记。识别时，将IC的顶部朝向自己，确保标记位于左侧，然后按照顺时针或逆时针方向逐一确认引脚编号。

- 塑料封装的直插式集成电路：这种类型的IC通常以外壳上的凹槽作为标记来识别引脚。识别时，将IC顶部朝向自己，确保凹槽位于左侧。接近凹槽左下角的引脚为第1脚，之后按照逆时针方向依次读取其他引脚编号。

2. 自动化引脚识别技术

随着自动化技术的发展，传统的手动引脚识别方法逐渐被自动化识别技术所替代。自动化引脚识别技术利用图像处理和计算机视觉算法，通过高分辨率摄像头或扫描仪对集成电路进行拍摄，提取图像中的特征点，从而自动识别出引脚的位置和编号。这种方法不仅提高了识别效率，还能够避免人为错误，提高了识别的精度。

二、集成电路故障诊断方法

集成电路故障诊断是保证集成电路正常工作的重要步骤，尤其在电子设备维护和修复过程中尤为重要。常见的集成电路故障包括引脚接触不良、电路短路、开路等。

1. 电阻检测法

电阻检测法是一种通过测量集成电路引脚与地之间的电阻来诊断故障的方法。使用万用表的电阻档进行测试时，可以测量每个引脚与接地端的电阻值，并与标准值进行比较。如果电阻值偏离正常范围，可能表明存在接触不良、开路或短路等问题。这种方法简单且易于操作，适用于初步的故障排查。

2. 电压测试法

电压测试法通过对集成电路各引脚的电压进行测量，结合已知的电压标准或经验数据来判断集成电路的故障。在正常工作情况下，IC的各个引脚应具有特定的电压值。通过使用数字万用表或示波器测量每个引脚的电压，并将其与标准值对比，可以有效判断电路是否存在故障。

3. 信号分析法

信号分析法是通过测量集成电路输入与输出信号的波形，分析其是否符合预期工作特性来判断故障的方法。示波器和信号源是常用的测试工具。通过观察信号波形，可以识别数字集成电路的逻辑关系，以及模拟电路（如运算放大器）的增益特性。对于信号不正常的区域，可以进一步分析其背后的故障原因。

4. 替代试验法

替代试验法是一种简单有效的故障排查方法，特别是在无法精确定位故障时。通过使用一个完好的同型号集成电路替换怀疑有故障的集成电路，如果替换后问题得以解决，那么故障就很可能出在原来的集成电路上。此方法广泛应用于集成电路的维修和故障定位。

结论

集成电路的引脚识别技术和故障诊断方法在电子产品的设计、生产、维修等环节中发挥着至关重要的作用。随着集成电路封装技术的不断进步和自动化技术的发展，引脚识别的准确性和效率有了显著提高，而故障诊断方法也日趋多样化和智能化。未来，结合人工智能和机器学习等前沿技术，集成电路的故障诊断将更加智能化、高效化，进一步推动电子产业的发展。
