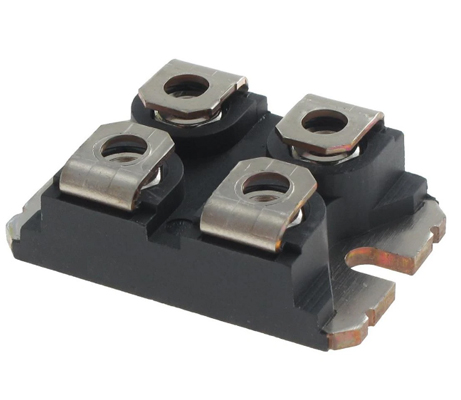

在现代电子设备和电力系统中，桥式整流器作为一种重要的电力电子元件，发挥着至关重要的作用。它能够将交流电（AC）转换为直流电（DC），广泛应用于电源、充电器、电动机驱动等多个领域。尽管桥式整流器的基本工作原理相对简单，但它的高效性和可靠性使其成为电力电子领域不可或缺的一部分。

一、桥式整流器的工作原理

桥式整流器由四个二极管按照桥接方式组成，形成一个全波整流电路。其工作原理基于二极管的单向导电特性，将交流电的正负半周期分别整流，从而提供平稳的直流电流输出。

首先，当交流电源的正半周期输入到整流器时，电流会流经桥式整流器的D1和D3二极管，而D2和D4则因反向偏置而不导电。此时，电流流经负载后，再回到电源的负极，形成一个完整的回路。

而当交流电源的负半周期输入时，D2和D4二极管会导电，而D1和D3则因反向偏置不导电。此时电流仍然能够流经负载，并回到电源正极，完成一个整流过程。通过这样的工作方式，桥式整流器能够在交流电的正负半周期内都输出稳定的直流电。

与单向整流器相比，桥式整流器能够充分利用交流电的正负两个半周期，从而实现更高的整流效率。尽管桥式整流器输出的是脉动直流电，但通过额外的滤波措施，可以进一步平滑输出波形，以满足对稳定直流电源有高要求的电子设备。

二、桥式整流器的主要类型

桥式整流器有多种类型，每种类型都有其特定的应用场景。根据不同的需求和应用，以下是几种常见的桥式整流器类型：

1. 单相桥式整流器

这是最常见的桥式整流器类型，广泛用于家庭电力供应或小型电力电子设备中。它由四个二极管组成，能够高效地将单相交流电转换为直流电。单相桥式整流器通常用于低功率和中功率应用，如电源适配器、充电器等。

2. 三相桥式整流器

三相桥式整流器适用于三相交流电源系统，常见于工业电力设备中。相比单相桥式整流器，三相桥式整流器具备更高的效率和更低的波动率。这是因为三相电源相比单相电源能够提供更加稳定和连续的电流输出。三相桥式整流器通常用于大功率电机驱动、电力变换器等应用。

3. 可控硅桥式整流器

可控硅桥式整流器在传统的二极管整流基础上，采用了可控硅元件，使得整流器能够精确调节电流和电压。通过调节可控硅的导通时间，可以精确控制输出的直流电流，满足不同负载的需求。这种整流器广泛应用于电压、电流需要精确调控的场合，例如电焊机、电动机驱动系统和高功率电源设备中。

4. 开关桥式整流器

开关桥式整流器通过使用开关元件（如MOSFET或IGBT）替代传统的二极管，能够在高频率下工作并具有更高的效率。与传统桥式整流器相比，开关桥式整流器不仅能够实现更小的体积和更高的功率密度，还能够有效减少系统中的功率损耗。它在高效能的电源系统、变频器以及逆变器等应用中得到了广泛的应用。

三、桥式整流器的优缺点

桥式整流器具有很多优点，但也存在一定的局限性。以下是它的主要优缺点：

优点：

- 高效性：桥式整流器能够实现全波整流，较单向整流器能充分利用交流电的两个半周期，从而提高了整流效率。

- 稳定性：其输出的直流电流波形较为平稳，脉动系数小，适用于对电源要求较高的设备。

- 结构简单：桥式整流器由四个二极管组成，结构简单，维护和制造成本较低。

缺点：

- 电压损失：在桥式整流器中，由于电流需通过两个二极管，导致每个二极管都会引起一定的电压降落。通常，每个二极管的电压降在0.7V至1.0V之间。这种损耗在高电流应用中可能会对整体效率产生一定影响。

- 体积较大：与其他整流器（如半波整流器）相比，桥式整流器需要更多的组件，这使得其整体结构更为复杂、体积较大。因此，虽然桥式整流器在效率上更具优势，但在一些空间有限或对体积有要求的场合，可能不太适用。

- 散热问题：在整流过程中，二极管会因电流通过产生一定的热量。为了确保桥式整流器能够稳定工作，必须采用有效的散热措施，防止过热导致元件损坏或性能下降。

总结

桥式整流器作为一种高效的电力电子元件，已在多个领域得到了广泛应用。从基础的单相整流到复杂的三相或可控硅整流，桥式整流器的多种类型能够满足不同的应用需求。在选择合适的桥式整流器时，我们不仅要考虑其工作原理，还需要根据具体的应用场合来选择最合适的整流器类型，以确保系统的高效、稳定运行。随着技术的不断进步，桥式整流器的设计和性能将会持续优化，在未来的电子和电力系统中发挥更加重要的作用。
