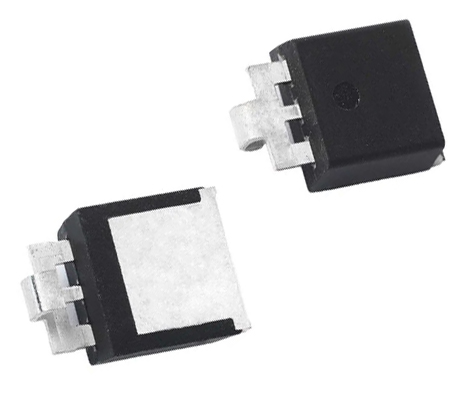

桥式整流电路是一种广泛应用于电源系统的全波整流器，它能够将交流电（AC）转换成稳定的直流电（DC）。桥式整流电路通过四个二极管以桥式连接方式构成，能够高效、可靠地完成整流任务。尽管这种电路有许多优点，但在一些应用场合下，也存在一些不可忽视的缺点。本文将深入解析桥式整流电路的优势与局限性，帮助读者更好地理解它在电力电子中的应用和实际表现。

一、桥式整流电路的优势

1. 更低的纹波输出

桥式整流电路的一个显著优点是它能够提供比半波整流器更平稳的直流输出。与半波整流器只利用输入信号的一个半周期不同，桥式整流器能对输入交流信号的两个半周期同时进行整流，因此能够显著降低输出信号中的纹波幅度。这使得桥式整流器非常适合用于对纹波敏感的应用，如电源供应和音响设备等。此外，桥式整流的纹波频率是输入信号频率的两倍，进一步减少了不必要的波动。

2. 高效率整流

桥式整流器具备较高的能量转换效率。它能够全面利用交流输入信号的两个半周期，因此整流过程中的能量损失较少。与半波整流器相比，桥式整流器显著提高了能量转换率，因为后者只利用了输入交流信号的一个半周期。整体而言，桥式整流电路比半波整流电路提供了更高的整流效率，也与中心抽头全波整流器的效率相当，因此是一种更加高效的解决方案。

3. 较低的功率损耗

在半波整流电路中，由于仅能使用输入信号的一个半周期，其功率损耗较大。而桥式整流电路在每个周期内都有二极管导通，能够有效减少功率损失。虽然每个导通的二极管会产生约0.7V的压降，但由于桥式整流电路的整体结构能够在整个周期内工作，减少了功率损耗，使得整体系统的能效得到了提升。

二、桥式整流电路的局限性

1. 二极管压降导致的能量损耗

尽管桥式整流器在整流过程中具有较高的效率，但每个二极管的导通仍会产生一个固定的压降（通常为0.7V）。这对于大电流应用来说，可能导致较大的能量损耗。尤其在高电流或高功率的场合下，二极管的压降会直接影响到整个系统的性能。因此，尽管桥式整流器相较于半波整流器更加高效，但能量损耗问题依然不可忽视。

2. 散热问题

由于二极管在工作时会产生热量，尤其在大功率应用中，这种热量的积累可能导致设备过热。为了确保桥式整流电路的稳定运行，可能需要额外的散热措施，例如散热片或强制风冷系统。否则，过多的热量会导致二极管损坏，进而影响整流电路的正常工作。因此，对于高功率应用来说，散热设计是一个不可忽视的问题。

3. 反向电压敏感性

桥式整流电路中的二极管需要承受较高的反向电压。如果反向电压超过二极管的峰值反向电压（PIV）额定值，二极管可能会损坏。为了避免这种情况，必须选择具有适当PIV额定值的二极管。这对于设计桥式整流电路时非常重要，尤其在需要处理高电压和高频率的应用中，反向电压问题更加显著。

4. 脉动电流和滤波问题

尽管桥式整流器能提供较为平稳的直流电压输出，但其输出仍然包含脉动成分。特别是当没有加装滤波电容时，直流输出可能会存在较大的脉动电流，这可能会影响某些敏感设备的稳定运行。为了消除脉动电流，通常需要在电路中加入滤波器或电容器，以平滑输出信号，从而满足特定应用对直流电压的要求。

5. 频率响应的限制

在高频应用中，普通二极管的开关速度可能无法满足高频输入信号的需求。二极管的切换速度较慢，可能导致整流过程中的效率下降，甚至引发信号失真。这种问题在高频率和大电流应用中尤为突出，因此，在这些场合下，可能需要选用高速二极管或考虑其他整流方案。

总结

桥式整流电路因其简单的设计、较高的效率和较低的纹波输出，成为了电源电路中非常重要的一种整流方案。它不仅能够高效地将交流电转换为直流电，而且具有较低的功率损耗和较好的电气性能。然而，桥式整流电路在一些高功率、大电流及高频应用中仍然存在一定的局限性，如能量损耗、散热问题和反向电压敏感性等。因此，在设计时需要根据实际应用的需求，选择合适的元件并采取适当的散热和滤波措施，以优化其性能。
