开关电源MOSFET损耗分析与优化选型技巧

返回列表来源:壹芯微 发布日期 2025-02-18 浏览:-



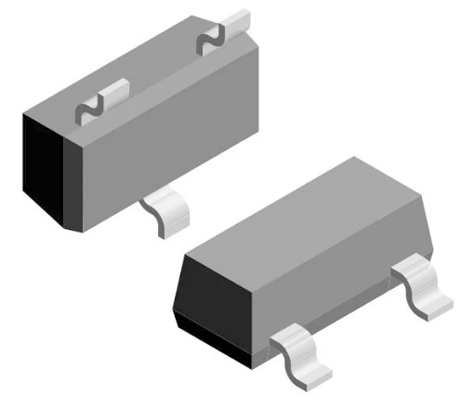

在开关电源设计中,MOSFET作为核心的开关器件,扮演着至关重要的角色。其性能直接决定了电源的效率、热管理以及整体的系统稳定性。尽管MOSFET具有较低的导通电阻和高效的开关特性,但在实际工作中,MOSFET依然会面临多种损耗问题,这些损耗会影响系统的效率,增加热负荷,甚至缩短器件寿命。因此,在开关电源的设计过程中,进行MOSFET损耗分析和优化选型显得尤为重要。

一、MOSFET工作损耗的类型

MOSFET的工作损耗主要可分为以下几类:

1. 导通损耗:发生在MOSFET完全开启时,由漏极电流通过导通电阻RDS(on)造成的能量损耗。计算导通损耗时,需要考虑MOSFET的实际工作电流以及工作环境温度的影响。导通损耗的大小与RDS(on)值成正比,因此选择低RDS(on)的MOSFET有助于减少导通损耗。

2. 截止损耗:通常发生在MOSFET关断状态下,由于漏源电压(VDS(off))下的漏电流IDSS引起的损耗。该损耗的大小与VDS(off)和IDSS的关系密切相关。尽管此类损耗相对较小,但在高频工作条件下,它可能对效率产生较大影响。

3. 开启过程损耗:开启过程中的损耗发生在MOSFET从关断状态转为导通状态时,漏源电压VDS(off_on)和漏电流IDS(off_on)的交叉部分造成的能量损耗。该损耗的计算通常需要考虑电流波形和电压波形的重叠时间。此过程中的损耗受开关频率和电流波形的影响较大,因此在选择MOSFET时,开关速度和电流特性是需要重点考虑的因素。

4. 关断过程损耗:与开启过程损耗类似,关断过程损耗发生在MOSFET从导通状态转为关断状态时。此时,漏电流的衰减和漏源电压的上升会产生损耗。由于此过程通常伴随着电流波形的非线性变化,因此需要仔细计算VDS(on_off)与IDS(on_off)的交叉部分,以估算损耗大小。

5. 驱动损耗:MOSFET的栅极驱动电荷(Qg)在开关过程中会产生损耗。驱动损耗的大小与驱动电压Vgs、开关频率fs和总栅极电荷Qg有关。在高频应用中,较大的Qg可能会导致较高的驱动损耗,因此选择低Qg的MOSFET能够有效减少驱动电源的负担。

6. 输出电容泄放损耗:MOSFET的输出电容Coss在开关过程中也会导致一定的损耗,尤其是在导通期间电容存储的能量通过漏极电流释放时。这种损耗通常是随着开关频率的增加而增加的,因此在选择MOSFET时,需要关注其输出电容的大小,尤其是在高频率应用中。

7. 体内寄生二极管损耗:在MOSFET内部存在寄生二极管,它在承载电流时会产生正向导通损耗和反向恢复损耗。尤其是在同步整流和某些特定电路设计中,体内二极管的损耗不可忽视。正向导通损耗与电流和正向压降成正比,而反向恢复损耗则与二极管的恢复电荷和反向压降有关。

二、MOSFET选型的优化原则

选择合适的MOSFET是确保开关电源高效工作的关键。以下是几个优化选型的原则:

1. 电压和电流规格匹配:

首先,MOSFET的额定电压和电流应满足电源系统的工作要求。在选择漏源电压VDS时,建议MOSFET的最大工作电压不应超过其击穿电压(V(BR)DSS)的90%。电流方面,MOSFET的额定漏极电流ID应高于电源的最大工作电流,通常选择额定电流的1.5倍到2倍比较合适。

2. 低RDS(on)值选择:

导通损耗直接与MOSFET的RDS(on)值相关,RDS(on)越低,导通损耗越小,因此,选择低RDS(on)的MOSFET能够有效减少导通损耗,提升开关电源的效率。低RDS(on)通常需要更大的芯片面积,因此在选择时需要综合考虑成本和性能。

3. 开关速度与驱动要求:

开关速度直接影响到开启过程损耗和关断过程损耗。在高速开关应用中,选择开关速度较快的MOSFET可以显著降低损耗。同时,要确保驱动电路能够提供足够的电流以保证MOSFET的快速开关。一般来说,选择总栅极电荷Qg较小的MOSFET有助于减小驱动损耗。

4. 热管理与散热设计:

MOSFET的损耗最终以热量的形式散发出去,因此良好的散热设计是保证MOSFET正常工作和延长其寿命的关键。选择低热阻(Rth)的MOSFET能够提高散热效率,减少过热问题。此外,在实际应用中,配合合适的散热器和散热方式能够进一步提高电源的稳定性。

5. 选择适合的封装类型:

不同封装类型的MOSFET具有不同的散热性能和开关特性。在高频应用中,选择适合的封装类型能够降低开关损耗,并提高电源的工作效率。例如,采用D2PAK封装的MOSFET通常具有较好的散热性能和低寄生电感,非常适合高频开关电源应用。

总结

开关电源的MOSFET损耗分析和优化选型是一个复杂的过程,需要综合考虑导通损耗、截止损耗、开启和关断过程损耗、驱动损耗、输出电容泄放损耗以及体内寄生二极管损耗等多方面因素。在选型时,需要根据电源系统的具体工作条件,选择合适的MOSFET参数,如低RDS(on)、高开关频率和较小的Qg值,并在设计中合理布局散热方案。通过优化这些因素,可以显著提高开关电源的效率,减少能量浪费,并延长系统的使用寿命。
