为场效应管设置正确的静态工作点（Q点）是确保放大电路正常工作的关键。下面是核心方法、步骤及注意事项。

静态工作点的作用与设置原则

静态工作点是指没有输入信号时，场效应管各电极的直流电流和电压值，主要由栅源电压 UGSQ、漏极电流 IDQ和漏源电压 UDSQ描述。

其核心目的是保证场效应管在输入信号的整个周期内都工作在恒流区（也称饱和区），从而避免输出信号产生非线性失真。设置静态工作点的实质，就是为栅源之间提供一个合适的偏置电压 UGSQ，并配合漏极回路确定 IDQ和 UDSQ。

三种主要的偏置电路方法

列举三种为场效应管设置静态工作点的基本偏置电路方法。

方法：基本共源放大电路（固定偏置）。工作原理：栅极通过电阻直接接固定电源 VGG，提供固定的 UGSQ。适用场效应管类型：增强型MOSFET（因其需要大于开启电压的正栅压才能导通）。特点与注意事项：优点：电路简单直接。缺点：稳定性差，易受管子参数分散性和温度影响。

方法：自给偏压电路。工作原理：依靠漏极电流 IDQ在源极电阻 Rs上产生的压降来提供偏压，对于N沟道管，UGSQ=−IDQRs。适用场效应管类型：结型场效应管(JFET) 和 耗尽型MOSFET（因其可以在负栅压、零栅压或正栅压下工作）。不适用于增强型MOSFET。特点与注意事项：栅压下工作）。不适用于增强型MOSFET。优点：电路具有自稳定作用，能抑制 IDQ的漂移。注意事项：Rs不宜过大，否则可能导致负偏压过深。

方法：分压式偏置电路。工作原理：通过两个电阻 Rg1、Rg2对漏极电源 VDD分压来设置栅极电位 UGQ，再结合源极电阻 Rs确定 UGSQ。适用场效应管类型：各种类型，尤其适用于增强型MOSFET。特点与注意事项：关键点：通常会串联一个高阻值电阻 Rg3到栅极，以大大提高电路的输入电阻。优点：工作点非常稳定，应用最广泛。

设置静态工作点的步骤与公式

无论采用哪种偏置电路，设置静态工作点一般遵循以下步骤：

1.确定目标工作点：根据输出特性曲线和负载线，或电路设计需求（如预期的 IDQ），确定合适的静态工作点，确保其位于恒流区。

2.选择偏置电路：根据所用场效应管的类型（增强型/耗尽型、JFET/MOSFET）和电路对稳定性的要求，参考上表选择最合适的偏置电路。

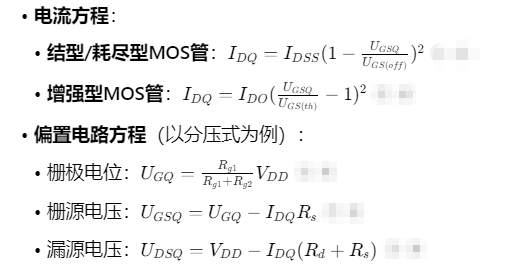

3.建立方程并计算元件参数：将偏置电路的关系式与场效应管在恒流区的电流方程联立求解。

验证工作点状态：计算出的 UDSQ必须满足 UDSQ>UGSQ−UGS(th)（对于增强型MOS），以确保管子确实工作在恒流区。

关键注意事项

高输入电阻的实现：场效应管放大电路的一大优势是输入电阻高。在分压式偏置电路中，栅极串联的大电阻 Rg3是保证高输入电阻的关键。

源极电阻的旁路电容：在自给偏压和分压式偏置电路中，源极电阻 Rs对稳定直流工作点有益，但会严重降低交流电压增益。为此，通常需要在 Rs上并联一个足够大的旁路电容 Cs，为交流信号提供通路。

图解法辅助分析：在需要直观观察工作点位置和动态范围时，可以在输出特性曲线上作直流负载线，其与对应 UGSQ的曲线交点即为静态工作点。

实际测量与调整：由于场效应管参数的离散性，理论计算后最好能用实际电路进行测量，并通过微调电阻值来精确设定工作点。
