2025-12-16 浏览:-NPN和PNP三极管在实际电路中的配合使用,关键在于利用它们“互补对称”的特性,从而实现对信号和功率更灵活、更高效的控制。
简单来说,可以把它们想象成一对手拉手、方向相反的“电流阀门”。NPN管是“用高压水枪(基极高电平)向下推开水阀”,让电流从集电极流向发射极(C -> E);而PNP管是“用低压水泵(基极低电平)向上抽开水阀”,让电流从发射极流向集电极(E -> C)。
下面我们通过几个经典的配合应用场景来具体解析。
一、互补推挽输出电路(最经典的应用)
这是利用NPN和PNP互补特性消除“交越失真”的核心电路,广泛应用于功率放大和数字信号驱动。
1. 射极跟随器/推挽输出级:
这是最基本的互补输出结构,能显著提高带负载能力,输出电压可以非常接近电源轨。
工作原理:
当输入信号为高电平时,NPN管导通(PNP管截止),电流从VCC经NPN管流向负载,对负载“灌电流”(Source Current),输出高电平。
当输入信号为低电平时,PNP管导通(NPN管截止),电流从负载经PNP管流向GND,从负载“拉电流”(Sink Current),输出低电平。
优势:可以双向驱动负载,输出阻抗低,驱动能力强,能同时提供和吸收大电流。常用于驱动电机、扬声器、继电器等。
注意:为了避免两管在输入信号转换的瞬间同时导通造成大电流短路(“共通”现象),需要精心设计偏置电路或使用专用的推挽驱动芯片。
2. 互补功率放大器(如BTL桥接、H桥):
这是推挽结构的扩展,用于实现更高的功率和双向控制,比如电机正反转。
H桥驱动原理:
正转:导通 Q1(NPN) 和 Q4(PNP),电流路径为:VCC -> Q1 -> A点 -> 电机 -> B点 -> Q4 -> GND。
反转:导通 Q2(PNP) 和 Q3(NPN),电流路径为:VCC -> Q2 -> B点 -> 电机 -> A点 -> Q3 -> GND。
刹车/停止:导通Q1和Q3,或Q2和Q4,将电机两端短路实现快速制动。
要点:必须确保对角线的一对管子(NPN+PNP)同时导通,而同一侧的管子绝不能同时导通。通常会使用专门的H桥驱动IC(如L298N、DRV8833等)来集成逻辑控制和防止共通。
二、逻辑电平转换与接口电路

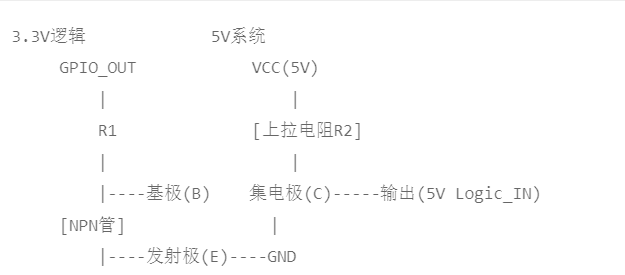

利用NPN和PNP的开关特性,可以构建简单高效的逻辑电平转换器,例如将3.3V的微控制器信号转换为5V系统信号。
工作原理:
当3.3V GPIO输出高电平(3.3V) 时,NPN管饱和导通,其集电极(C)被拉低至近0V,因此输出为低电平(0V)。
当GPIO输出低电平(0V) 时,NPN管截止,5V电源通过上拉电阻R2将输出端拉高至高电平(5V)。
优势:电路简单,成本低,实现了从3.3V到5V的单向电平转换,同时实现了信号的反向。如果需要不反相,可以再加一级反相器或使用其他结构。
三、电源路径管理与开关
在需要控制多个电源通断或实现“理想二极管”(防反接、防倒灌)的场合,互补对也非常有用。
1. 高边开关(PNP) + 低边开关(NPN)协同控制:
有时我们需要同时控制电源的“高端”和“低端”,例如在需要完全隔离负载的电路中。
控制:用一个信号同时控制这对互补管。当控制信号为高时,NPN导通(将负载负极接地),同时驱动PNP管基极为低,使PNP导通(将VCC接至负载正极),负载得电。控制信号为低时,两管均截止,负载完全与电源断开。
2. 互补对构成“理想二极管”或防反接电路:
相比于单个二极管,用互补对可以显著降低压降和损耗。
工作原理:NPN管作为控制器。当输入电压正常且高于输出电压时,通过偏置使PNP管完全导通,其饱和压降(Vce_sat)通常只有0.1-0.3V,远低于普通二极管的0.7V。当输入电压异常(如反接或过低),NPN管截止,PNP管也截止,电路关断。
总结与核心设计要点
“互补”的本质:NPN和PNP是极性相反、特性对称的器件。在推挽结构中,它们就像电路中的“推”和“拉”,一个负责提供电流(Source),一个负责吸收电流(Sink)。
核心优势:
提高效率:推挽工作可减小静态功耗,降低导通压降。
增强驱动:可双向提供大电流,驱动能力翻倍。
灵活控制:实现电平转换、电源路径管理和双向驱动(如H桥)。
关键设计注意事项:
防止共通:在开关切换瞬间,必须确保一个管子完全关断后,另一个管子才导通。通常需要设置“死区时间”或使用带死区控制的驱动电路。
参数匹配:在推挽或H桥中,配对的NPN和PNP管的电流放大系数(β)、开关速度等参数应尽量匹配,以保证性能对称。
基极驱动:确保能为两个管子的基极提供足够且正确的驱动电流(NPN需要拉电流,PNP需要灌电流)。
如何选择用单管还是互补对?
用单NPN/PNP:当只需单向驱动(如只开/关一个负载,且负载一端固定接电源或地),电路最简单。
用互补对:当需要双向驱动、降低功耗、提高输出摆幅、实现电平转换或构建H桥时,互补结构是更优甚至唯一的选择。
掌握NPN和PNP的配合,是迈过基础电路设计,进入更灵活、高性能电路设计的关键一步。
