2N65、12N65、15N65应用选型决策指南

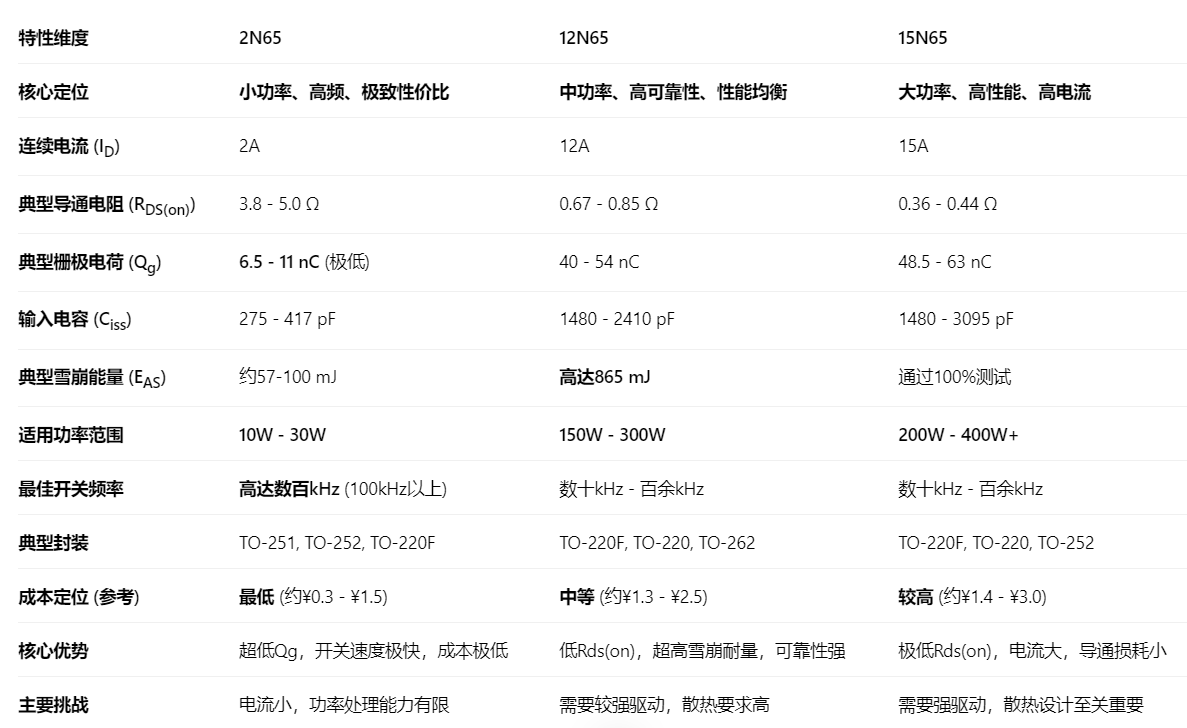

在650V耐压等级的N沟道MOSFET系列中，2N65、12N65和15N65分别代表了小功率、中功率和大功率三个不同层级的经典选择。它们的核心差异在于电流能力、导通电阻、栅极电荷和价格，这直接决定了其在功率等级、开关频率和系统成本上的不同定位。下表清晰地概括了三者的核心差异：

一、 按功率等级选型：明确应用边界

功率等级是首要的筛选条件，直接由器件的电流能力和导通损耗决定。

2N65 (10W-30W级)：小功率应用的“效率与成本之王”

场景：手机/路由器充电器（≤30W）、小功率LED驱动、小家电辅助电源、高频PWM风扇调速。

理由：2A电流足以应对此类应用的初级峰值电流。其极低的栅极电荷（Qg） 使得开关损耗在高达数百kHz的频率下依然可控，是实现高功率密度和小型化的关键。对于成本敏感型消费类产品，其极低的单价是巨大优势。

12N65 (150W-300W级)：中高功率的“可靠性基石”

场景：PC ATX电源（单路或辅助路）、工业电源、通信电源、200W以下LED照明电源、中小功率电机驱动。

理由：12A电流和低于1Ω的Rds(on)能有效处理150W-300W功率级的电流，同时保持可接受的导通损耗。其高达865mJ的雪崩能量使其在应对雷击、感性负载关断等电压应力时异常坚固，是追求高可靠性和长寿命工业应用的理想选择。

15N65 (200W-400W+级)：大功率的“性能担当”

场景：大功率PC/服务器电源、300W+ LED驱动、大功率电机驱动/变频器、功率因数校正（PFC）电路。

理由：15A电流和低于0.5Ω的极低Rds(on) 能显著降低大电流下的导通损耗（P=I²R），对于提升整机效率至关重要。虽然其Qg比12N65略高，但在同等功率下，其更低的Rds(on)带来的效率提升往往更具价值。

二、 按开关频率选型：平衡效率与复杂度

开关频率直接影响磁性元件（变压器、电感）的体积和系统效率，而MOSFET的开关性能是关键制约因素。

追求高频 (>100kHz)：首选2N65

核心优势：超低的Qg（可低至6.5nC）和Crss意味着驱动它所需的能量极少，开关速度极快，开关损耗极低。这使得它能够轻松工作在100kHz甚至200kHz以上，从而大幅减小变压器和滤波电容的体积，实现超紧凑的电源设计。

设计考量：由于其输入电容小，甚至可以用集成PWM控制器直接驱动，简化了电路。

常规频率 (50kHz - 150kHz)：12N65与15N65的权衡

12N65：Qg约40-54nC，需要专用的MOSFET驱动器（峰值电流>1A）来保证快速开关。在此频率范围内，其性能与成本达到良好平衡。

15N65：Qg约48-63nC，输入电容更大，对驱动能力要求更高（通常需要>2A的驱动器）。虽然其Rds(on)更低，但在相同频率下，其略高的Qg可能会带来稍高的驱动损耗。选型关键：若系统对导通损耗（尤其是大电流下的I²R损耗）极为敏感，则15N65的更低Rds(on)优势凸显；若对驱动简单性和成本更敏感，12N65可能是更经济的选择。

三、 按成本与系统总成本选型

不能只看器件单价，需综合考虑BOM成本、散热成本和设计复杂度。

器件直接成本：2N65 << 12N65 ≈ 15N65。对于大批量生产的小功率产品，2N65的成本优势是决定性的。

驱动与外围成本：

2N65：驱动最简单，成本最低。

12N65/15N65：必须使用额外的栅极驱动芯片，增加了BOM成本和PCB面积。

散热成本：

2N65：功耗小，通常TO-251/TO-252封装自带散热片或小面积铺铜即可，无需额外散热器。

12N65/15N65：功耗显著增加，TO-220F/TO-220封装通常必须加装铝散热器，增加了物料和组装成本。

可靠性与维护成本：12N65的超高雪崩能量意味着在恶劣电网环境或雷击多发地区，能提供更好的保护，降低售后故障率，从全生命周期看可能更具成本效益。

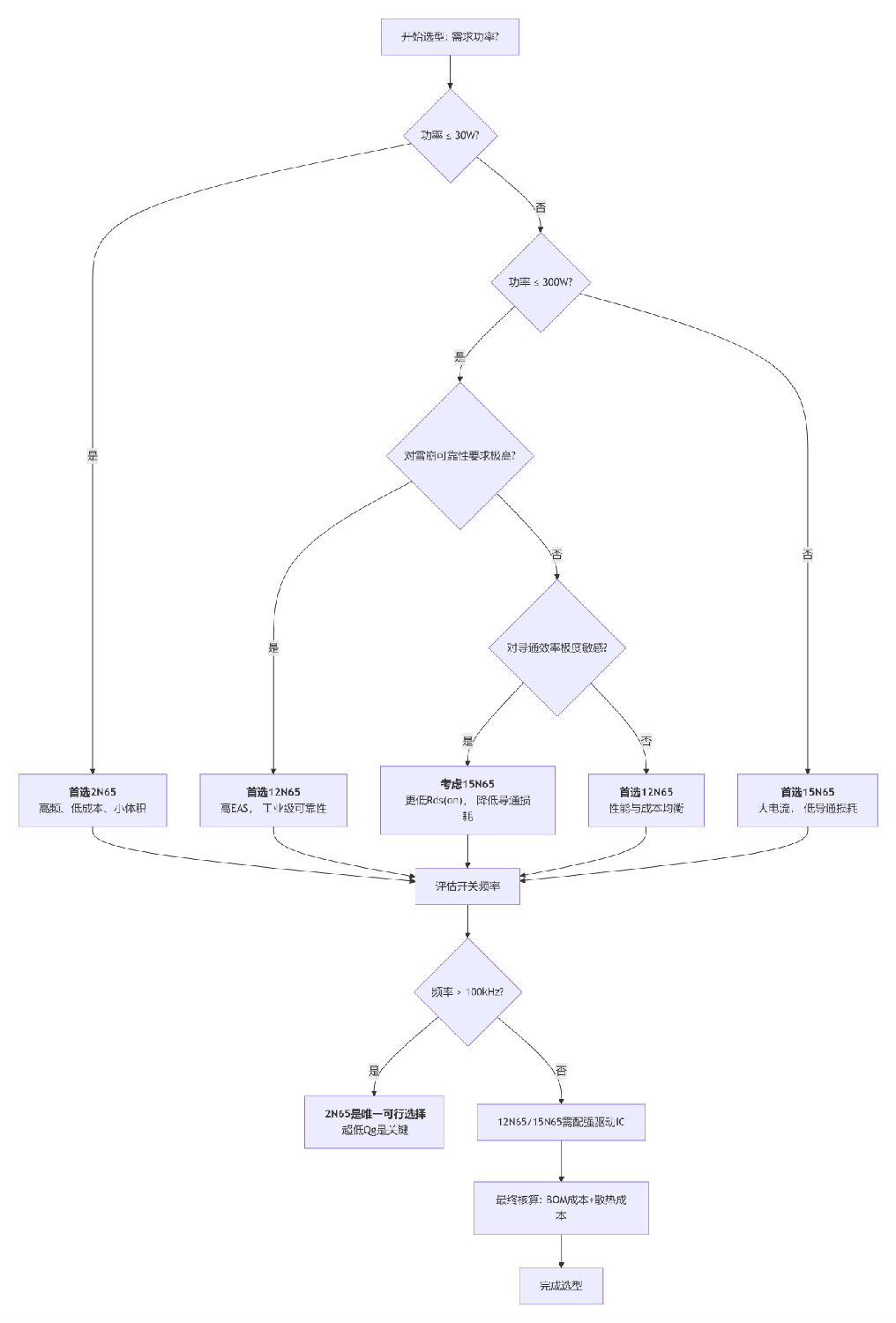

四、 快速选型决策流程图

总结建议：

做小功率、高频、极致成本的产品：无脑选2N65。

做中功率、高可靠性、对成本敏感的产品：12N65是最均衡、最稳妥的选择。

做大功率、对效率（尤其是重载效率）有极致要求的产品：选择15N65，并为其配备强力的驱动和扎实的散热设计。

最终，在12N65和15N65之间做抉择时，建议在具体的工作电流下，分别计算两者的导通损耗（I²R）和估算开关损耗（与Qg相关），结合驱动方案的成本，进行综合的损耗与成本仿真，从而做出最优选择。
