整流桥型号上数字所代表的意义与应急代换

在电磁炉里面，整流桥和IGBT一样，是一个非常重要的元件，电磁炉加热锅底的电流电压就是从他这出来的。

同是又是一个易损件，很多时候，和IGBT一起报销。并且，在电源电路中，处处都少不了这个元件。

所以，对整流桥功用性能的掌握和了解，非常重要。

一：整流桥上数字代表的意义：

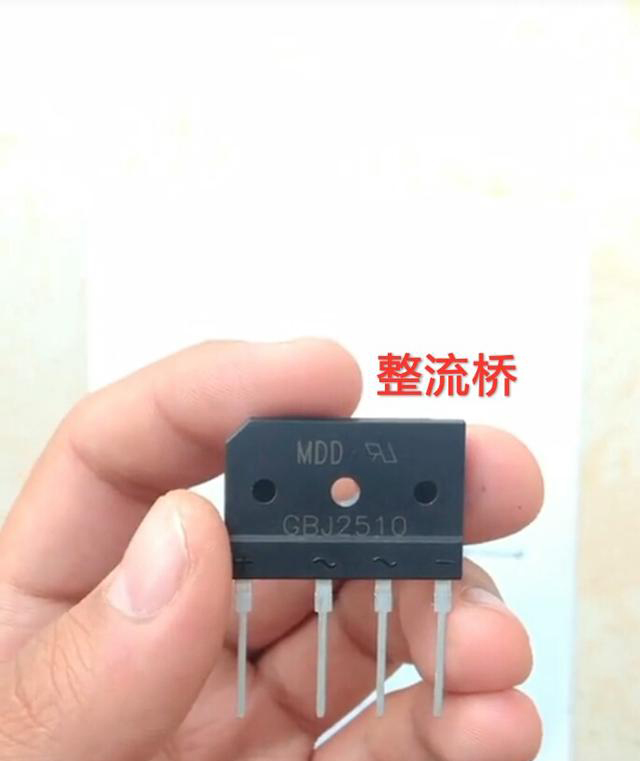

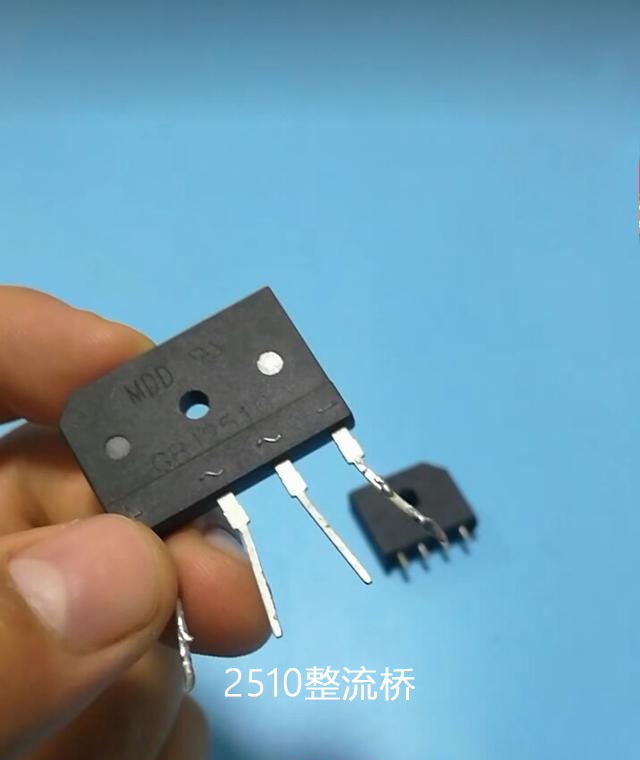

1，2510表示额定电流25A，额定电压是1000V。

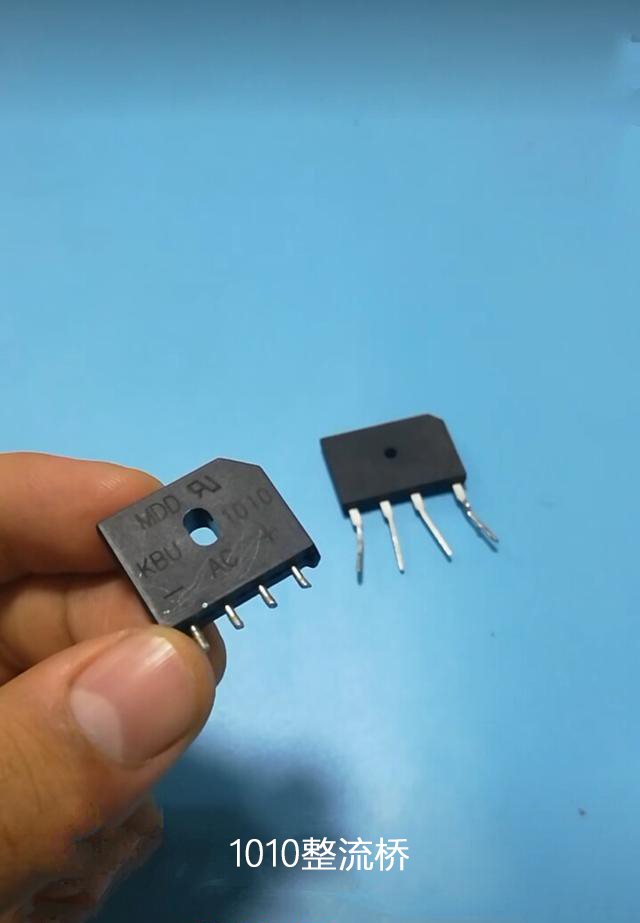

1010则表示该整流桥额定电流10A，额定电压为1000V，如下图

整流桥有四个脚，两脚交流输入（上面有交流符号），两脚直流输出，顶部缺口方向表示正极输出脚。

二：代换规则要求

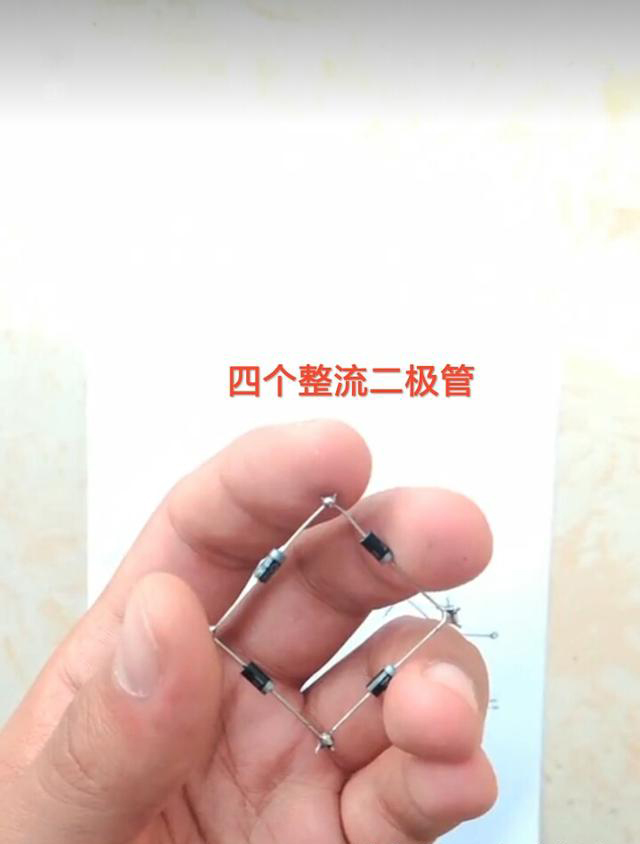

原则上，整流桥损坏后，应该根据其规格型号选取一样的更换，但是有些时候，一时找不到代换元件，我们也可以用四颗整流二极管替代。

如下图所示，必须是整流二极管，安图中的顺序和方向连接每个整流二极管引脚，注意220V输入端和直流输出端，这是应急办法。

如果，所选的整流二极管电流电压参数大于或等于原来的整流桥，那么，完全可以替代，因为，整流桥可以看做是四个整流二极管组成的。
