整流桥二极管有什么型号质量会比较好

返回列表来源:壹芯微 发布日期 2021-05-06 浏览:-

整流桥二极管有什么型号质量会比较好

LED照明灯里最常用的整流二极管就是1N4007硅整流二极管,该二极管的整流电流为1A,耐压值为1000V,并且体积小、价格低,在各种电子镇流器及LED照明灯里用的很广。在LED照明灯里,一般都是使用4个1N4007接成桥式整流,直接对AC220V整流。

整流桥二极管有什么型号质量会比较好

DO-41封装的1N4007二极管的外形。

1N4007二极管带有白色色环的那一端为负极,其整流电流可达1A,而LED照明灯的功率大都在100W以下,故使用1N4007足可以满足要求。该二极管耐压值高达1000V,接成整流桥使用一般不会击穿损坏。

整流桥二极管有什么型号质量会比较好

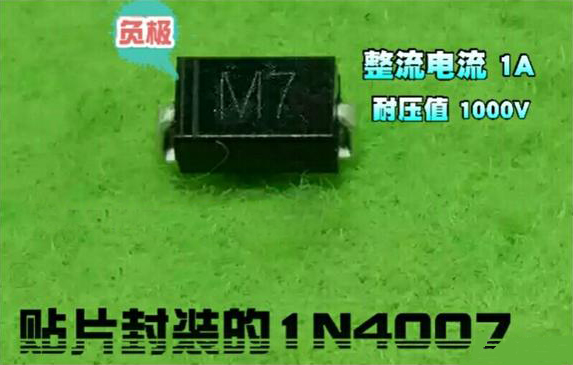

贴片封装的1N4007二极管的外形。

对于一些体积较小的LED照明灯,由于内部空间有限,并且采用直插封装的1N4007也不便于机器焊接,故现在不少LED照明灯里都采用贴片封装的1N4007二极管,这种贴片封装的1N4007二极管,通常用丝印“M7”来表示型号,其参数与直插的1N4007完全一样。

整流桥二极管有什么型号质量会比较好

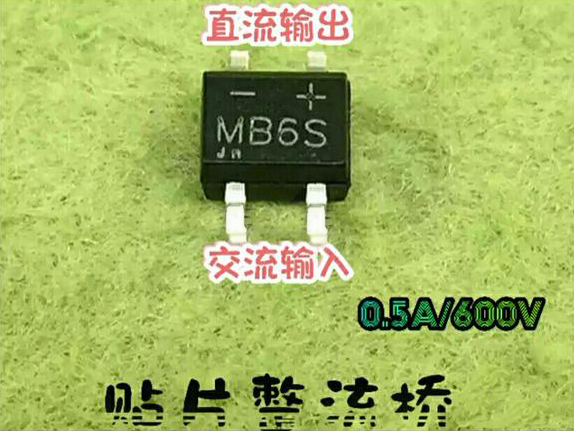

贴片封装的MB6S整流桥。

现在也有很多LED球泡灯、LED小夜灯里使用贴片整流桥来代替1N4007二极管组成的桥式整流电路,这种整流桥只有4个引脚,使用很方便。上图为一些小功率的LED球泡灯及小夜灯里常用的贴片整流桥MB6S。该整流桥的整流电流为0.5A,耐压值为600V。这种整流桥标有“+、-”的两个引脚为整流桥的直流输出引脚,另外两个引脚为交流输入引脚,使用时不要接错。

整流桥二极管有什么型号质量会比较好

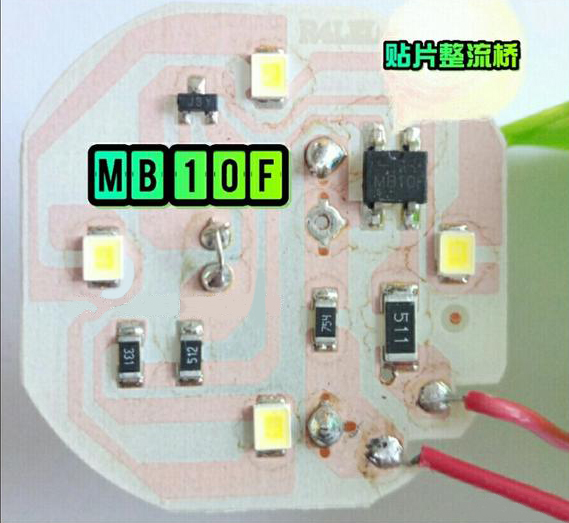

LED小夜灯里用的贴片整流桥MB10F。

整流桥二极管有什么型号质量会比较好

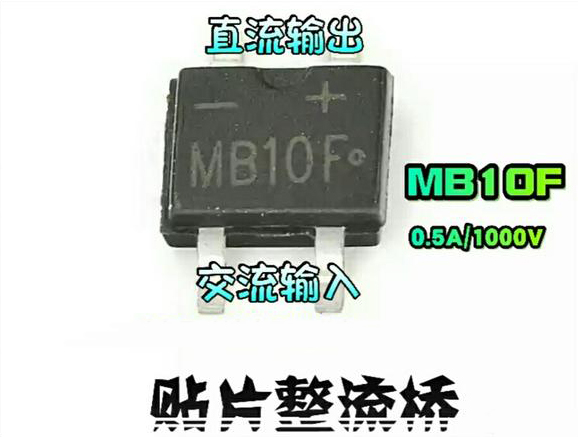

贴片封装的MB10F整流桥。

MB10F也是现在各种小功率LED照明灯里常用的贴片整流桥,其整流电流为0.5A,耐压值为1000V。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
