整流二极管常见型号与作用-参数选型图【工程师】

返回列表来源:壹芯微 发布日期 2018-06-20 浏览:-

  今天我们来说下,整流二极管的常见型号与作用,包括具体的参数,方便您选型,具体请看下方。

整流二极管就是专门用于电源电路中将交流电转换成直流电的二极管,最重要的特性就是单方向导电性,在电路中,电流只能从二极管的正极流入,负极流出。

一、1安培,封装;DO-41

1N4001、电流;1A、压降;1.0V、电压;50V

1N4004、电流;1A、压降;1.0V、电压;400V

1N4007、电流;1A、压降;1.0V、电压;1000V

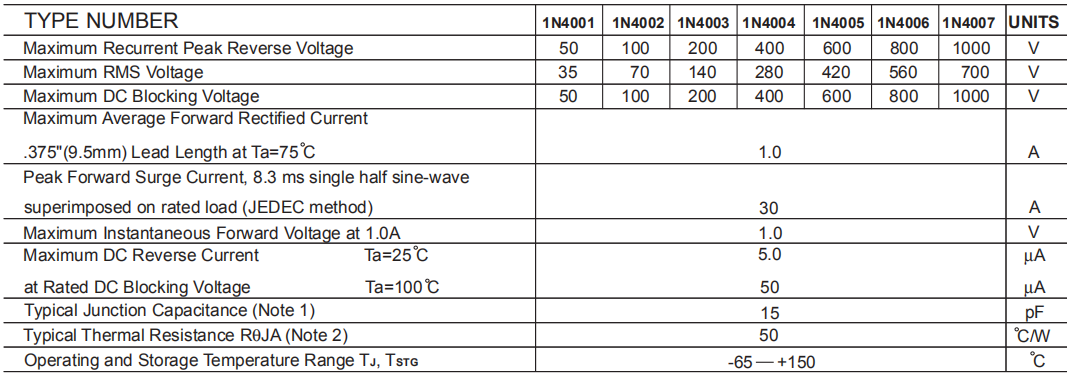

1A常见型号参数

二、1.5安培,封装;DO-15

1N5391、电流;1.5A、压降1.0V、电压;50V

1N5395、电流;1.5A、压降1.0V、电压;400V

1N5399、电流;1.5A、压降1.0V、电压;1000V

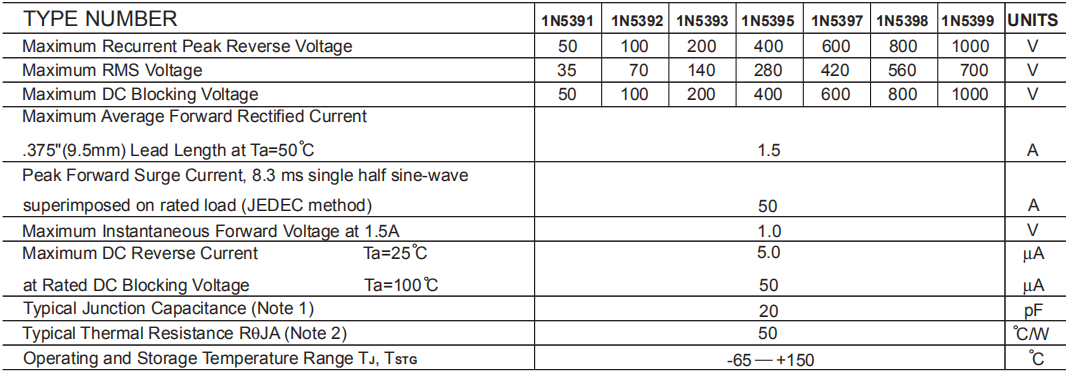

1.5A常用型号

三、2安培,封装;DO-15

RL201、电流;2A、压降1.0V、电压;50V

RL204、电流;2A、压降1.0V、电压;400V

RL207、电流;2A、压降1.0V、电压;1000V2A常用型号参数

四、3安培,封装;DO-27

1N5401、电流;3A、压降1.0V、电压;50V

1N5404、电流;3A、压降1.0V、电压;400V

1N5408、电流;3A、压降1.0V、电压;1000V

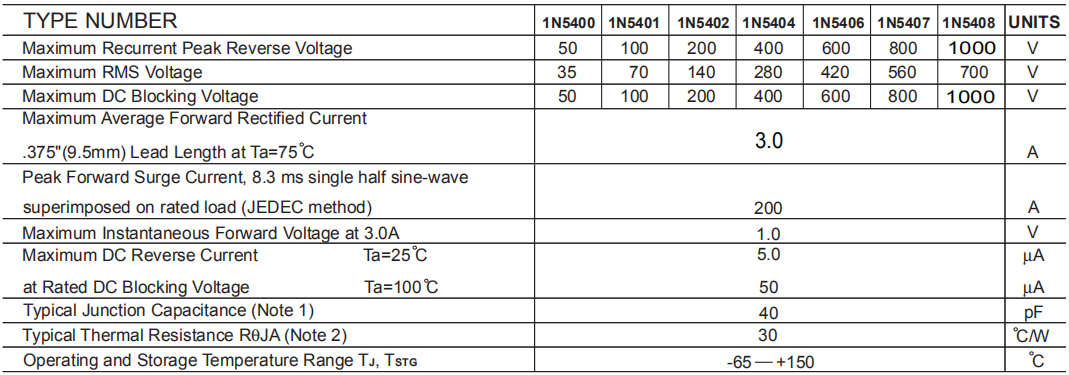

3A常用型号参数

五、6安培,封装;R-6

6A1、电流;6A、压降1.0V、电压;100V

6A4、电流;6A、压降1.0V、电压;400V

6A10、电流;6A、压降1.0V、电压;1000V

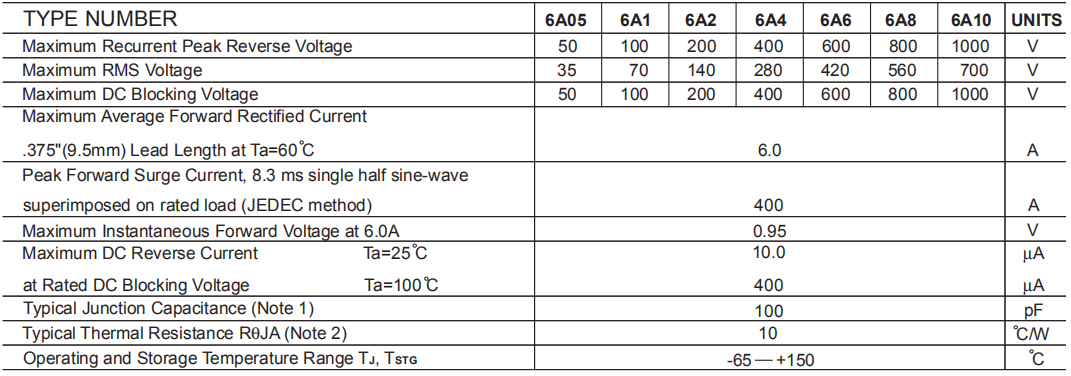

6A常用型号参数

六、10安培,封装;R-6

10A1、电流;10A、压降1.0V、电压;100V

10A4、电流;10A、压降1.0V、电压;400V

10A10、电流;10A、压降1.0V、电压;1000V

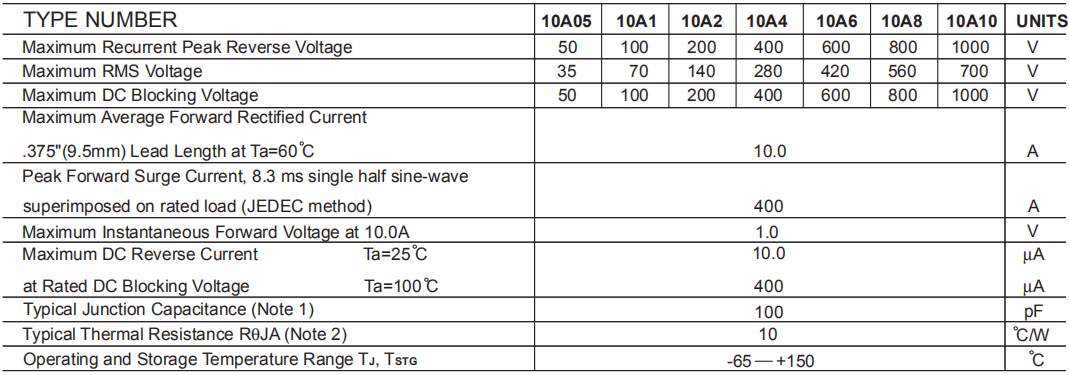

10A常用型号参数

七、1安培,贴片封装;DO-214AC/SMA

M1、电流;1A、压降;1.0V、电压;50V

M4、电流;1A、压降;1.0V、电压;400V

M7、电流;1A、压降;1.0V、电压;1000V

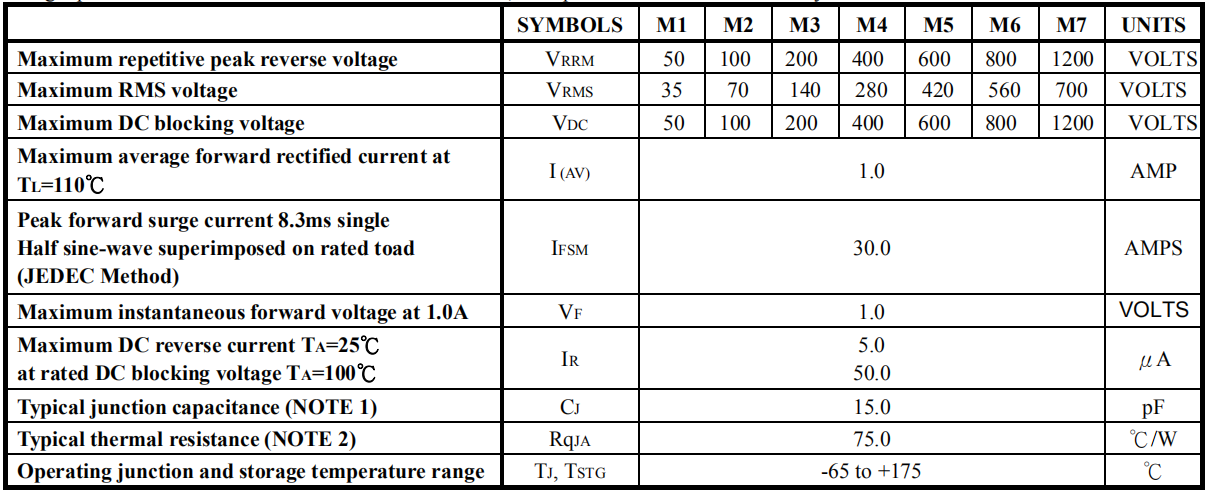

贴片1A常用型号参数

八、2安培,贴片封装;DO-214AC/SMA

S2B、电流;2A、压降1.0V、电压;50V

S2G、电流;2A、压降1.0V、电压;400V

S2M、电流;2A、压降1.0V、电压;1000V

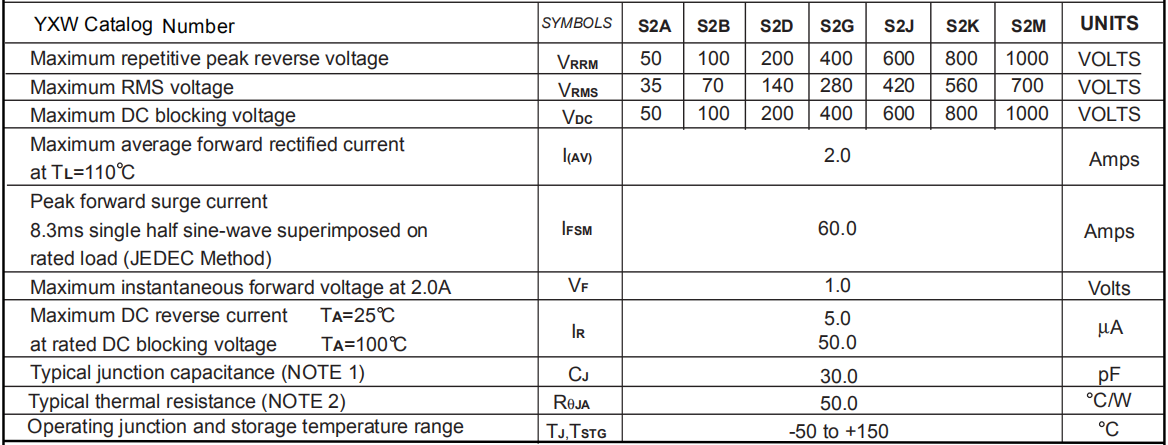

贴片2A常用型号参数

九、3安培,贴片封装;DO-214AA/SMB

S3B、电流;3A、压降1.0V、电压;50V

S3G、电流;3A、压降1.0V、电压;400V

S3M、电流;3A、压降1.0V、电压;1000V

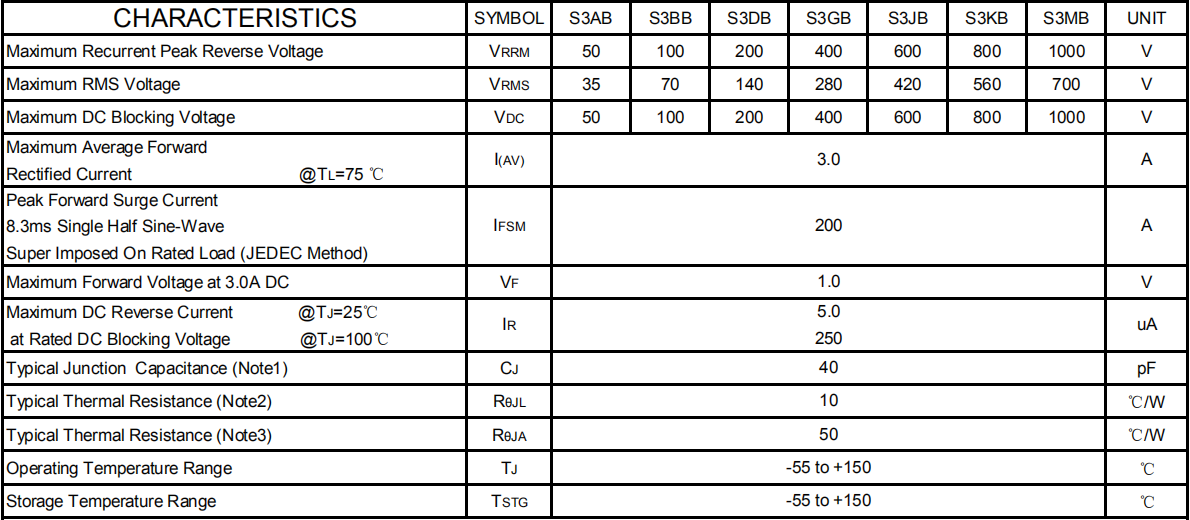

贴片3A常用型号参数

十、5安培,贴片封装;DO-214AA/SMB

S5B、电流;3A、压降1.0V、电压;50V

S5G、电流;3A、压降1.0V、电压;400V

S5M、电流;3A、压降1.0V、电压;1000V

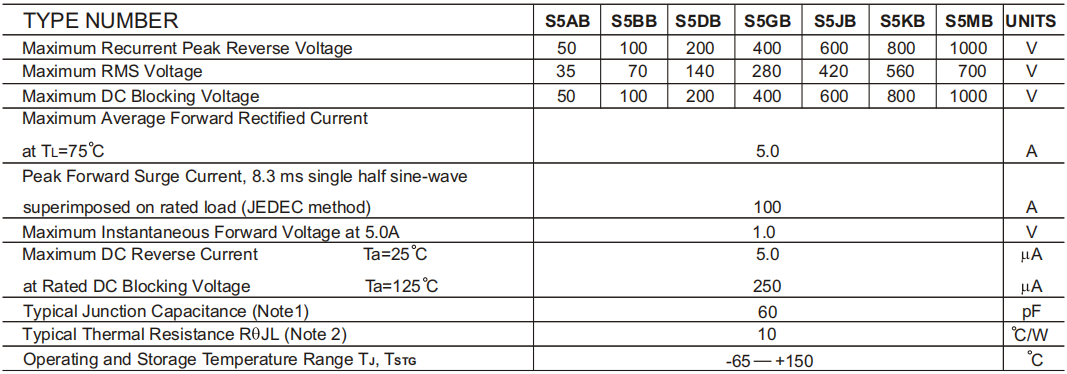

贴片5A常用参数
