瞬变二极管（TVS）是一种高效的电路保护器件，它能以极高的速度响应瞬间的过电压冲击，保护精密的电子元器件。下面汇总了其核心特性和关键参数，方便你快速了解。

特性/参数

核心特性：响应速度极快（皮秒级），能承受数千瓦的浪涌功率，通过钳位机制将电压限制在安全水平。

击穿电压 (VBR)：TVS 开始击穿导通时的电压阈值。是选择保护起点的关键。

最大反向工作电压 (VRWM)：器件能持续正常工作的最高电压。必须高于被保护电路的正常工作电压，否则会漏电影响电路。通常 VRWM = (0.8 ~ 0.9) VBR。

最大钳位电压 (VC)：在承受最大峰值脉冲电流(IPP)时，TVS两端的电压。此电压必须低于被保护电路能承受的最高安全电压。

峰值脉冲功率 (PPP)：器件能吸收的最大瞬态能量，等于 VC 与 IPP 的乘积。应根据可能出现的浪涌能量选择。

选型步骤与注意事项

在实际项目中，你可以遵循以下步骤来选择合适的TVS：

确定关键电压

确定电路的最大连续工作电压：TVS的最大反向工作电压（VRWM）应略高于此电压，以确保正常工作时TVS不导通。

确定被保护电路的最高耐受电压：TVS的最大钳位电压（VC）必须低于这个值，才能起到保护作用。

评估浪涌能量

估算电路中可能出现的瞬态浪涌能量，确保所选TVS的峰值脉冲功率（PPP）留有余量。如果浪涌电流波形非标准，需进行换算。

考虑信号完整性（针对数据线）

保护高频数据线路（如USB、HDMI、以太网）时，必须选择低结电容的TVS或专用的ESD保护器件，通常要求电容小于3pF甚至更低，以防止信号失真。

选择极性和封装

极性：单向TVS通常用于直流电路；双向TVS则适用于交流电路或可能存在正负两个方向浪涌的直流电路。

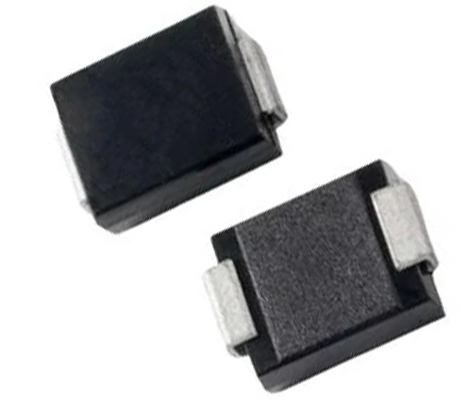

封装：根据空间和功率需求选择，从贴片封装（如SOD-323、SOT-23）到轴向引线封装乃至大功率模块。多线保护可考虑TVS阵列。

TVS与ESD保护器件的区别

TVS和ESD保护二极管的工作原理相似，但侧重不同：

TVS：主要应对能量较大、持续时间较长的浪涌，如雷击、感应开关浪涌。特点是峰值功率高，但结电容相对较高。

ESD保护二极管：专为防护静电放电设计。静电放电电压极高但能量很小，因此ESD器件更强调极低的结电容和极快的响应速度，以确保不影响高速数据信号。

简单来说，TVS是防浪涌的“大力士”，而ESD是防静电的“短跑健将”。现在很多器件会兼顾两者特性。

实际应用要点

布局是关键：TVS应尽可能靠近噪声源（如连接器端口）安装，引线要短，以减小寄生电感，确保最佳保护效果。

注意温度影响：TVS的击穿电压和功率承受能力会随温度变化，在高温环境下需降额使用。

区分与稳压二极管：TVS旨在瞬间吸收巨大能量，而稳压二极管用于提供稳定的电压参考，持续功率处理能力远低于TVS，不可混用。
