音质至上的场效应管功率放大器电路图解

返回列表来源:壹芯微 发布日期 2021-04-15 浏览:-

音质至上的场效应管功率放大器电路图解

本文介绍一款号称采用进口原装器件装制的烧级功放电路,效果非凡。初听时,不觉有些小视。在功放中,以线路如何先进、音质如何上乘,而自我标榜者,不乏有之。但拿到此板后,才知有些“轻敌”,整个线路板布局较为考究,进口五色环金属膜电阻,清一色的VMOS-FET场效应管稳坐板上,颇有大家风范。现介绍给广大的音响爱好者,希望能力您的不懈的追求提供一点帮助。

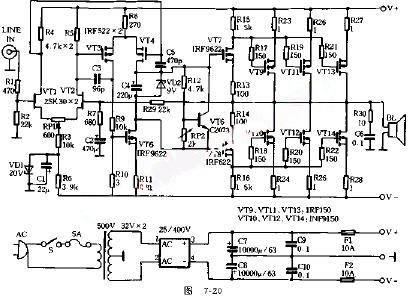

电路原理如图中所示。从图中可以看出这是一部全VMOS-FET场应管功率放大器。由于采用了3对大功率效应管组成推挽电路。所以输出功率可达125W,整个电路的失真却在0.01%以下。

音质至上的场效应管功率放大器电路图解

本电路的中点电位器通过RP1调整0V正负50MV;调RP2使功放管的静态电流为500MA即可。整机的电路增益约为31倍。电路中所用到场效应管的指标如下:TRF522、8522:7A 100V40W、TO-220封装;IRF150、9150:40A 110V150W、TO-3封装。
