肖特基二极管的应用详细解析

肖特基二极管在电子行业中几乎每个工程师都会认识，不过其内部结构、作用、应用领域以及为什么广泛应用在高频开关电源，可能有的人并不是清楚了解，以下让我们开始了解肖特基二极管。

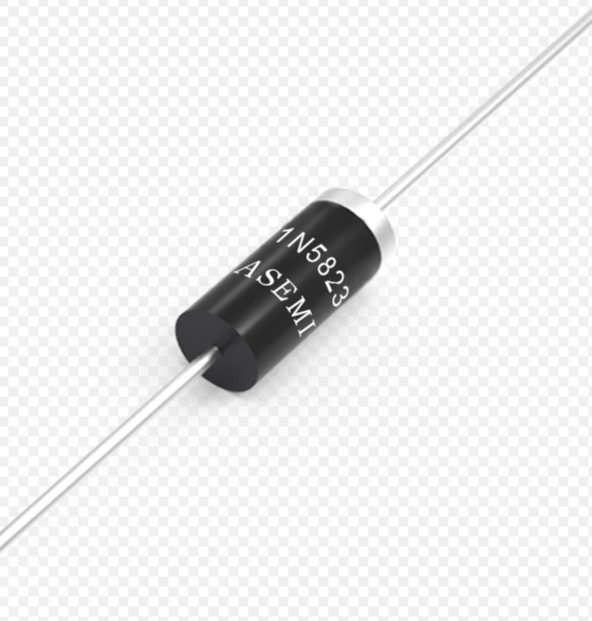

肖特基二极管是由金属与半导体接触形成的势垒层为基础制成的二极管，又称为肖特基势垒二极管，属于金属半导体结型二极管。主要特点是正向导通压降小，反向恢复时间短和开关损耗小，是一种低功耗、超高速半导体器件。缺点是耐压比较低、反向漏电流比较大。

肖特基二极管基势垒高度比PN结势垒高度低，正向导通门限电压和正向压降也比PN结二极管低。肖特基二极管是一种多数载流子导电器件，不存在少数载流子寿命和反向恢复等问题。肖特基二极管的反向恢复时间只是肖特基势垒电容的充、放电时间，完全不同于PN结二极管反向恢复时间。因为反向恢复电荷少，肖特基二极管开关速度极快，开关损耗也极小，特别适合于高频应用。

肖特基二极管的结构及特点使其适合于在低压、大电流输出等场合用作高频整流，在高频率下用于检波和混频，在高速逻辑电路中用作箝位。在IC中也常使用肖特基二极管，在高速计算机中也被广泛采用。除了普通PN结二极管的特性参数之外，肖特基二极管用于检波和混频的电气参数还包括中频阻抗，指的就是其施加额定本振功率时对指定中频所呈现的阻抗。主要应用在变频器、开关电源、模块电源、驱动电路等场合，作为整流二极管、保护二极管、续流二极管等使用，在微波通信等电路中作为整流二极管、小信号检波二极管使用。

在选型中，主要考虑导通压降、反向饱和漏电流、额定电流、最大浪涌电流、最大反向峰值电压、最大直流反向电压、最高工作频率、反向恢复时间、最大耗散功率等参数。

肖特基二极管与快恢复二极管区别是肖特基的恢复时间比快恢复小一百倍左右，肖特基的反向恢复时间大约为几纳秒，同时具有低功耗、大电流和超高速等优点。而快恢复有较高的开关速度、较高的耐压、反向漏电较小等优点，适合电压较高且频率较高的场合。
