稳压二极管（Zener Diode）和瞬态抑制二极管（TVS Diode）虽然外形相似且都有电压钳位功能，但其设计目标、关键性能和适用场景有本质区别。

简单来说：稳压二极管是为“稳态”设计的精密基准源，而TVS二极管是为“瞬态”设计的能量吸收器。

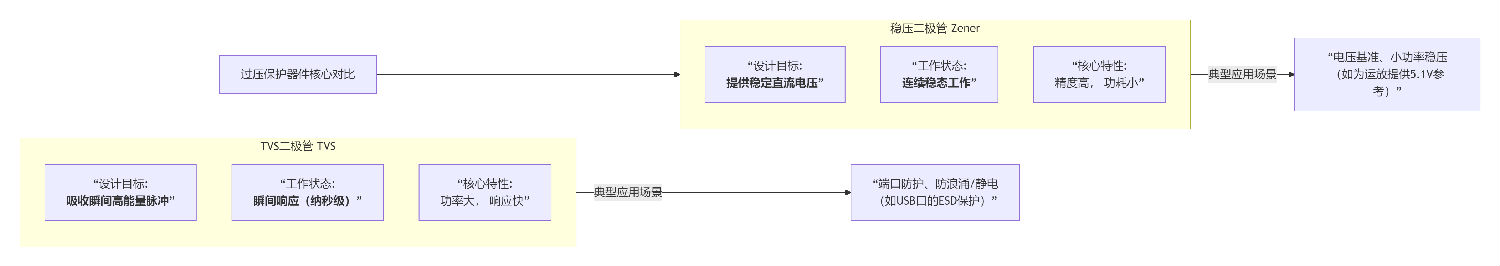

为了让你一目了然，我们通过下面的核心对比图来把握两者最本质的差异：

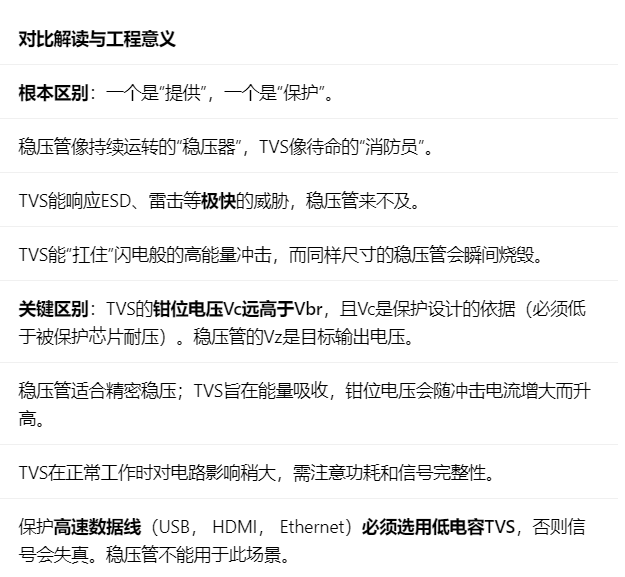

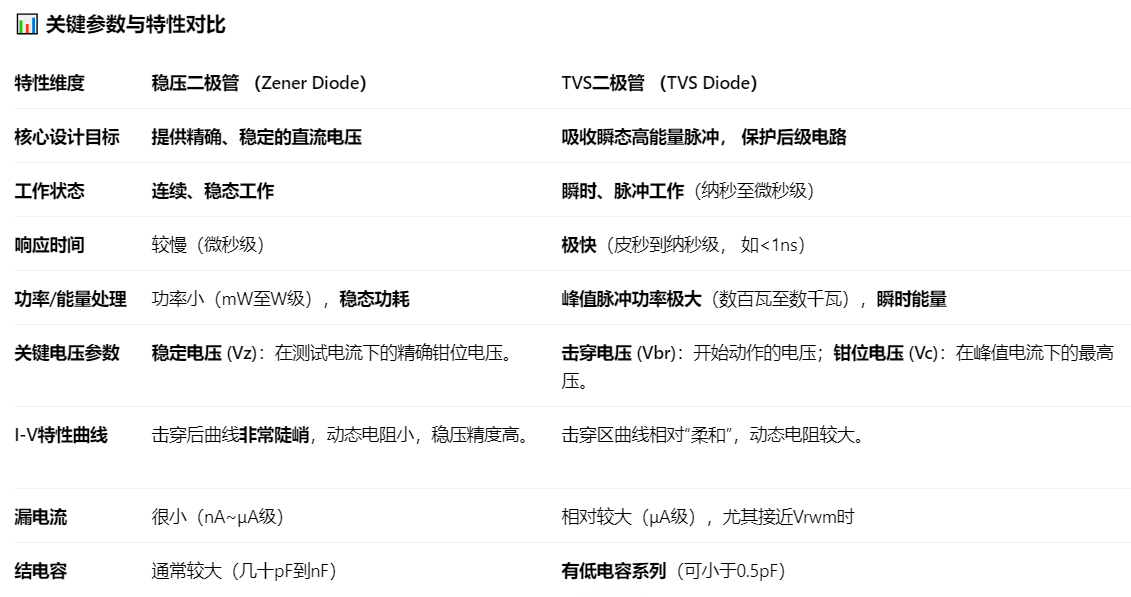

上图清晰地揭示了两者定位的根本不同。下面，我们展开看它们在具体参数和设计考量上的关键区别：

应用场景选择指南

根据上述区别，可以清晰地划分它们的应用领域：

何时选用稳压二极管？

提供低压差基准源：为运放、ADC、比较器提供精确的参考电压（如2.5V， 4.096V）。

小电流、低成本稳压：在电流极小（<10mA）、对效率不敏感的场合，做简单稳压。

信号电平钳位：在模拟电路中，将信号电压限制在某一范围内（非高速场景）。

何时必须选用TVS二极管？

端口静电防护：所有外部接口（USB， HDMI， 以太网， 按键， 天线）的ESD保护。这是TVS最主要、最标准的应用。

电源线浪涌防护：交流电源入口（防雷击感应）、直流电源输入口（防负载突卸、感性负载反冲）的浪涌抑制。

感应脉冲抑制：保护继电器、电机驱动器等开关器件产生的瞬态电压。

高速信号线保护：必须选用专门的低电容TVS或ESD保护器件。

常见误区与总结

误区1：用稳压管做电源端口防浪涌

后果：来一个中等能量的脉冲就可能永久损坏稳压管，导致电路失去保护甚至短路。

正解：电源入口用TVS， 需要稳压再用LDO/DC-DC。

误区2：用普通TVS做精密电压基准

后果：电压不准、温漂大、噪声大。

正解：用稳压二极管或专用基准源芯片。

误区3：忽略TVS的钳位电压Vc

后果：虽然TVS动作了，但Vc仍高于后级芯片能承受的最大电压，芯片照样损坏。

正解：选型时确保 TVS的Vc < 被保护芯片的极限耐压。

最终决策口诀：

要稳（压），选齐纳；要防（冲），选TVS。

高频信号看电容，功率大小看瓦数。

钳位电压是关键，低于芯片耐压值。

简单来说，如果你的电路需要对抗来自外部的、瞬间的、高能量的电压冲击（如静电、雷击、开关浪涌），TVS二极管是唯一正确的选择。如果你的电路只是需要一个持续稳定、精确的电压值，那么就选择稳压二极管。
