稳压二极管选型知识之稳定电压(VZ)参数

返回列表来源:壹芯微 发布日期 2020-05-18 浏览:-

稳压二极管选型知识之稳定电压(VZ)参数

在稳定电流(Iz)、温度系数(Ctv)、动态电阻(Rz)、耗散功率(Pz)这些二极管参数中,稳定电压(VZ, Zener Voltage Range)是表征稳压二极管的特征参数。稳定电压(VZ)通常以标准值表示,并带有一定偏差范围。

稳压二极管参数——稳定电压的具体数值用管子编号的后几位数字表示。例如,HDZ18VD12稳压二极管是按照合科泰半导体公司的企业标准编制,对应于市场BZT52C18稳压管。在f=1kHz,稳定电流(Iz)为5mA时,稳定电压为18V,范围为11.2V至+1.1V。

稳压二极管

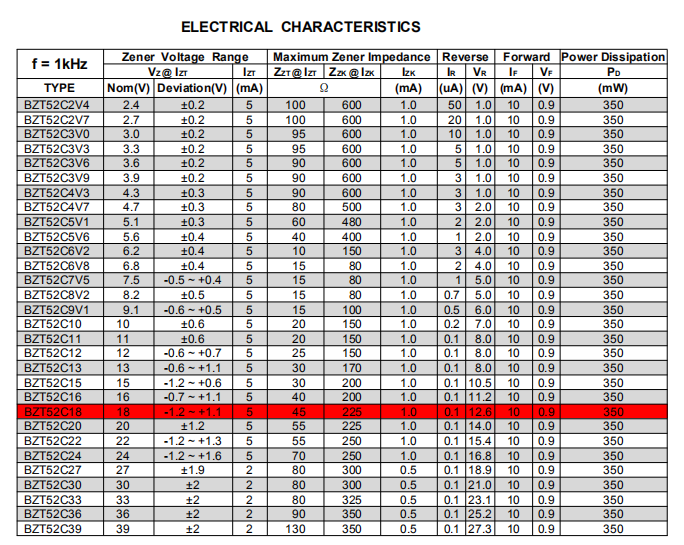

BZT52C系列稳压二极管的电气性能

BZT52C系列中其他一些产品的稳定电压为:

BZT52C2V4稳定电压标称值2.4V,容差±0.2V;

BZT52C2V7稳定电压标称值2.7V,容差±0.2V;

BZT52C3V0稳定电压标称值3.0V,容差±0.2V;

BZT52C3V3稳定电压标称值3.3V,容差±0.2V;

BZT52C3V6稳定电压标称值3.6V,容差±0.2V;

BZT52C3V9稳定电压3.9V,容差±0.2V;

BZT52C4V3稳定电压标称值4.3V,容差±0.3V;

BZT52C4V7稳定电压标称值4.7V,容差±0.3V;

BZT52C5V1稳定电压标称值5.1V,容差±0.3V;

BZT52C5V6稳定电压标称值5.6V,容差±0.4V;

BZT52C6V2稳定电压标称值6.2V,容差±0.4V;

BZT52C6V8稳定电压标称值6.8V,容差±0.4V;

BZT52C7V5稳定电压标称值7.5V,容差-0.5~+0.4V;

BZT52C8V2稳定电压标称值8.2V,容差±0.5V;

BZT52C9V1稳定电压标称值9.1V,容差-0.6~+0.5V;

BZT52C10稳定电压标称值10V,容差±0.6V;

BZT52C11稳定电压标称值11V,容差±0.6V;

BZT52C12稳定电压标称值12V,容差-0.6 ~ +0.7V;

BZT52C13稳定电压标称值13V,容差-0.6 ~ +1.1V;

BZT52C15稳定电压标称值15V,容差-1.2 ~ +0.6V;

BZT52C16稳定电压标称值16V,容差-0.7 ~ +1.1V;

BZT52C18稳定电压标称值18V,容差-1.2 ~ +1.1V;

BZT52C20稳定电压标称值20V,容差±1.2V;

BZT52C22稳定电压标称值22V,容差-1.2 ~ +1.3V;

BZT52C24稳定电压标称值24V,容差-1.2 ~ +1.6V;

BZT52C27稳定电压标称值27V,容差±1.9 V;

BZT52C30稳定电压标称值30V,容差±2V;

BZT52C33稳定电压标称值33V,容差±2V;

BZT52C36稳定电压标称值36V,容差±2V;

BZT52C39稳定电压标称值39V,容差±2V。

需要注意的是,如同稳压二极管的其他参数一样,除非另有说明,稳定电压(VZ)也是在25°C时测定的。随著温度高,该数字稍有升高,具体请查看厂家提供的数据表。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
