稳压二极管实现稳压输出的过程图解

返回列表来源:壹芯微 发布日期 2020-07-08 浏览:-

稳压二极管实现稳压输出的过程图解

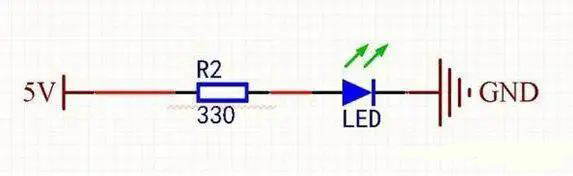

普通的二极管,像发光LED、整流二极管等工作于正向导通,如果是硅管的话导通电压使0.7V左右,而锗管导通只需要0.3V左右,每种不同的二极管导通的电压不一样,而且只允许单一的正向电流流过;但是反向加电压时候,当电压达到一定值时候发生齐纳击穿或者雪崩击穿,我们平时经常用到的1N4148耐压也就50V。如下图,在发光二极管加以5V电压,同时加一个限流电阻330欧姆。

稳压二极管

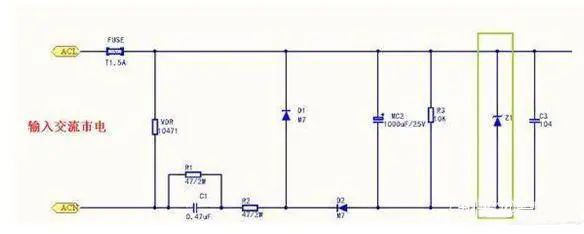

而稳压二极管却是工作于反向状态,利用电压在一定范围内电流几乎不变特点来实现稳压,如下图

稳压二极管

如果要实现稳压大一点可以两个稳压二极管串联起来

稳压二极管

稳压二极管的反向电压如果加到一定很高的时候,稳压二极管就会因被击穿而通过较大的电流,然而这种现象正是我们所希望的,因为这种稳压二极管就是在这种击穿状态下工作的。只要稳压管正常工作,它就一直处于这种被击穿的状态,此时通过它的电流大而管压降变化的却非常的小,因此它能够起到稳压的作用,我们也把它称之为齐纳二极管。

稳压二极管

稳压二极管也叫做齐纳二极管,它具有普通二极管正向导通、反向截止的特性,但是这种二极管的反向电压超过一定值的时候,会出现击穿的现象,并且这种击穿是软击穿,并不会对二极管造成损坏。稳压二极管的稳压作用,就是利用了它的反向击穿作用。稳压二极管内部也是由PN结构成的,PN结在反向击穿时,电流在一定范围内变化时,电压会基本保持不变。

稳压二极管

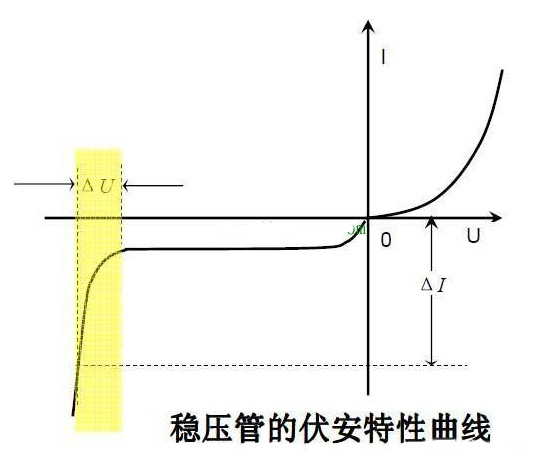

从稳压二极管的伏安特性曲线能够看出,它的正向特性与普通二极管是一致的,反向特性,当低于它的击穿电压时,也与普通二极管的特性相类似,处于截止,但是当超过击穿电压时电流会迅速变化,但是电压会保持在一个很小的区间范围内。基本的二极管稳压电路,就是通过与负载反向并联,保持工作电压稳定的。
